Косилки сегментно-пальцевые навесные "КС-Ф-1,6"

Навесные сегментно-пальцевые косилки разработаны для скашивания и последующего расстилания культурных и дикорастущих видов трав, с последующей уложкой скошенного материала в прокос. Также подходят для использования во время обкосов. Косилки агрегатируются с сельскохозяйственными тракторами общего назначения, или универсально-пропашными класса 0,6-1,4, имеющими трехточечное задненавесное устройство.

В конструкции косилки угол наклона режущего аппарата осуществляется центральной тягой трактора. Состав косилки Косилка состоит из: рамы с приводом предназначенной для присоединения косилки к навесному устройству трактора и преобразования вращательного движения вала приема мощности в возвратно-поступательное движение ножа; режущего аппарата предназначенного для скашивания трав и укладывания их в прокос; - тяговой штанги служащей для соединения режущего аппарата с рамой косилки; шатуна соединяющего нож режущего аппарата с эксцентриком привода; механизма подъема режущего аппарата предназначенного для соединения рамы косилки с тяговой штангой и режущим аппаратом. карданной передачи служащей для передачи крутящего момента от вала отбора мощности трактора к валу приема мощности косилки; Процесс работы косилки.

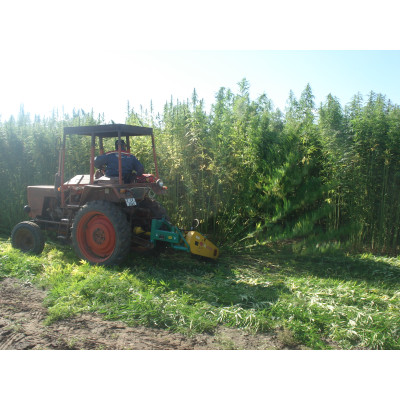

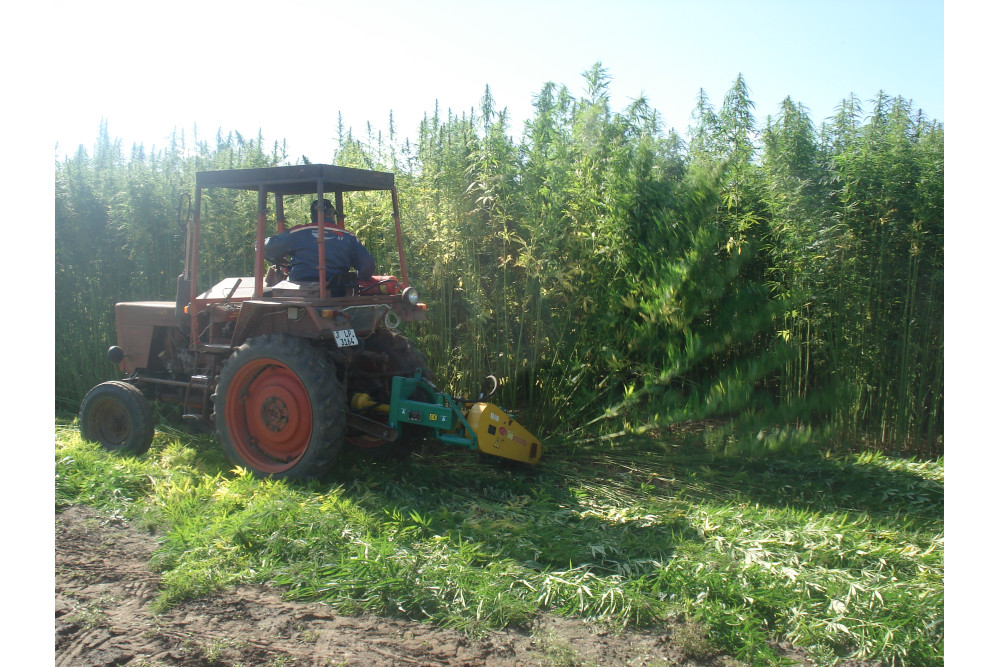

При движении косилки пальцы режущего аппарата разделяют скашиваемую траву на узкие полоски, которые при движении косилки вперед срезаются ножом, имеющим возвратно-поступательное движение. Трава, срезанная режущим аппаратом, переваливается через пальцевый брус. При дальнейшем движении машины отводится полевой доской в левую сторону и укладывается в рядок, освобождая место для следующего прохода правого колеса трактора и башмака режущего аппарата.

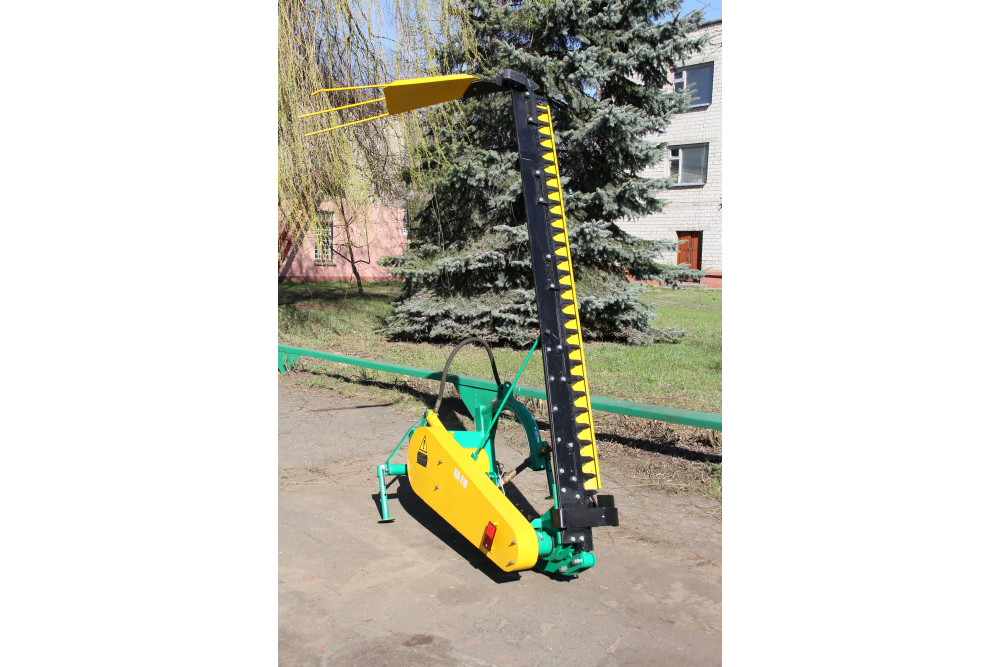

Косилки сегментные навесные «Белка-160», «Белка-210»,: Отличительные особенности наличие системы двойного копирования; по сравнению с аналогами косилка имеет более надёжную раму и брус режущего аппарата, повышена работоспособность предохранительного устройства; рама косилки выполнена из труб круглого сечения, что значительно увеличивает её прочность и обеспечивает простоту изготовления; брус режущего аппарата изготовлен из рессорной стали и выполнен в виде рессоры, что увеличивает его прочность и исключает изгиб бруса; пальцевый брус состоит из четырнадцати двойных пальцев, прикрепленных к полосе из стали 60С2А.

Пальцы имеют две режущие кромки – верхнюю и нижнюю. Крепление пальца к брусу, двумя болтами обеспечивает надежность их крепления. Пальцы имеют заостренный носок, что исключает набивание полеглого травостоя. крепление кронштейна ведущего шкива к раме исключает перекос ведущего шкива и обеспечивает удобство регулировки натяжения ремней; косилка имеет режущий аппарат пальцевый - со спецножом типа SHUMACHER; режущий аппарат с пальцами типа SHUMACHER уменьшает усилие резания, а также обеспечивает высокую скорость резания и низкий срез, благодаря чему не нарушается корневая система при кошении многолетних и дикорастущих трав, а также положительно влияет на их рост; конструкция пальцев обеспечивает надежное крепление их на брусе и исключает регулировку зазоров между сегментами и пальцами; палец типа SHUMACHER имеет ряд преимуществ отличающихся от других традиционных кованых пальцев: благодаря закрытой конструкции из качественной стали улучшает устойчивость против воздействий со всех сторон, повышая стабильность всей системы реза (например, против ударов камней); усовершенствованные кромки реза и его перемычки, а также округлая форма пальца (наличие большого проёма, обеспечивающего большое пространство для сквозного потока скошенной травяной массы и стеблей) облегчает проход массы реза; две режущие кромки пальца имеют очень твердые и износостойкие поверхности, что повышает производительность реза и способствует сбалансированному ходу ножа.

В результате пальцы служат очень долго, уменьшается режущее усилие, расход мощности существенно снижается; нож состоит из спинки ножа, головки и сегментов. Спинка ножа изготавливается из полосовой калиброванной стали. К ней приклепываются сегменты и головка. В расточку головки ножа закрепляется шарнирный подшипник. Т.к. пальцы имеют верхнюю и нижнюю режущие кромки, то сегменты приклепываются поочередно вверх-вниз режущей кромкой. Такое изготовление режущего аппарата стабилизирует работу ножа в вертикальной плоскости (рис. 5) спинка ножа собрана из сегментов закрепленных конусными зубчатыми болтами и с обратной стороны стопорными гайками, которые обеспечивают надежное и длительное соединение. в головке ножа стоят запрессовочные гайки и к спинке ножа крепятся посредством болтов; болты и гайки позволяют легко собрать нож на рабочем месте и быстро заменить сломанный сегмент в полевых условиях. Косилки навесные дуплексные КД-165, КД-210

Особенности косилки

Главное отличие косилки с дуплексным режущим аппаратом от косилки с сегментно-пальцевым режущим аппаратом состоит в том, что пальцы режущего аппарата закреплены в ней на спинке пальцевого бруса и производят возвратно-поступательное движение навстречу сегментам с приводом от коленчатого вала. Такое устройство режущего аппарата позволяет увеличить скорость резания в два раза при тех же оборотах на ведомом шкиву, что позволяет получить более чистый срез травостоя.

Кроме того, возвратно-поступательное движение пальцев обеспечивает возможность производить косьбу полегших трав и косьбу при влажном травостое. Дуплексный режущий аппарат позволяет увеличить скорость движения трактора до 15км/ч при отличном качестве косьбы, что значительно повышает производительность. Привод режущего аппарата выполнен на сайлентблоках, что обеспечивает мягкость и бесшумность работы косилки.

Крепление пальцевого бруса и ножа, к механизму привода, выполнено быстросъёмным, что облегчает работу обслуживающего персонала по замене сегментов и пальцев.
