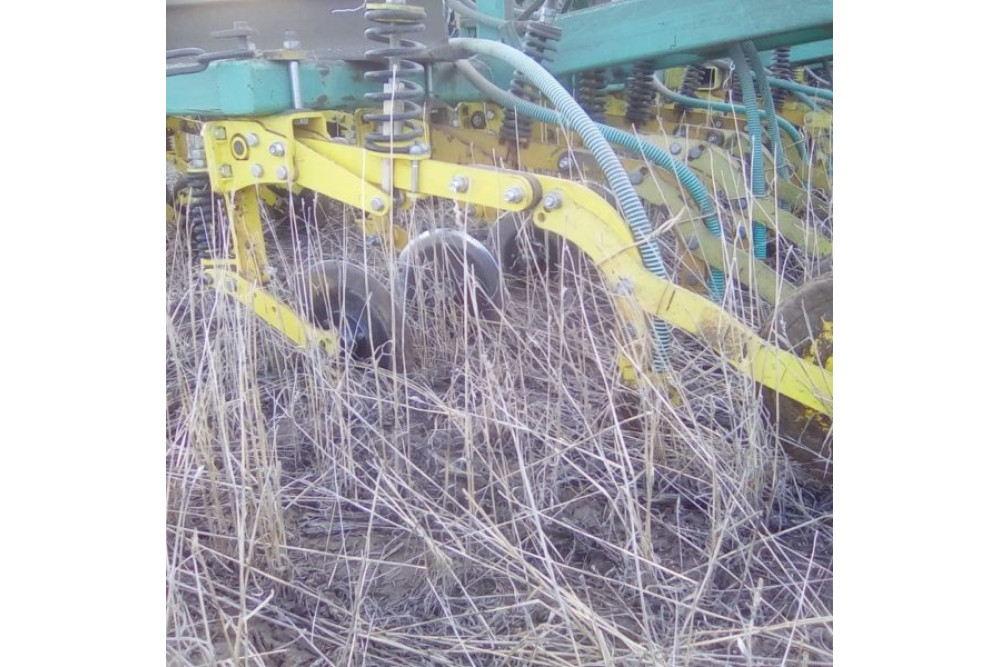

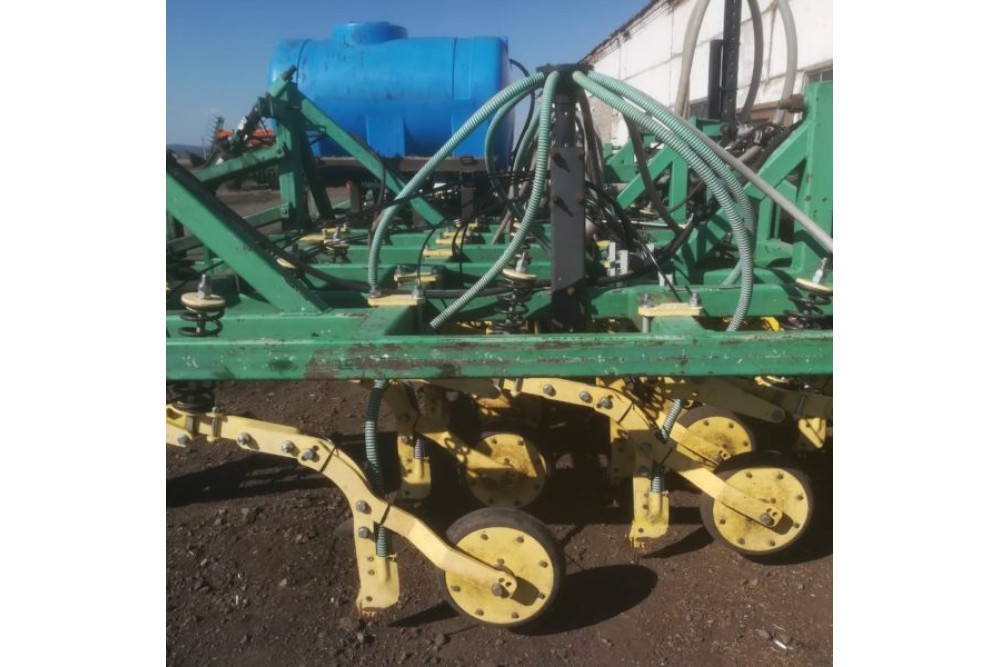

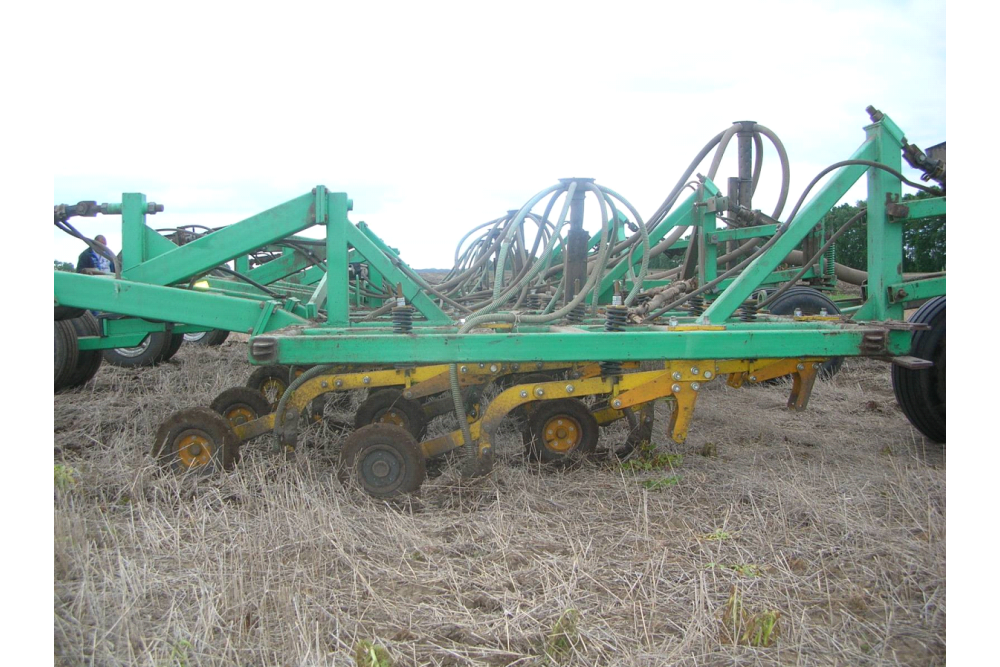

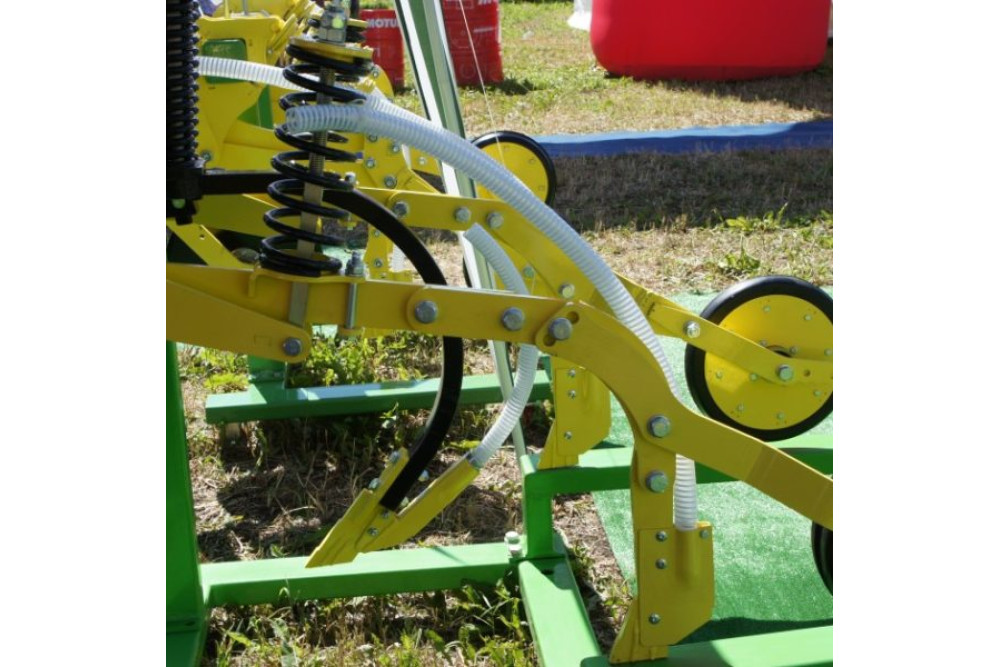

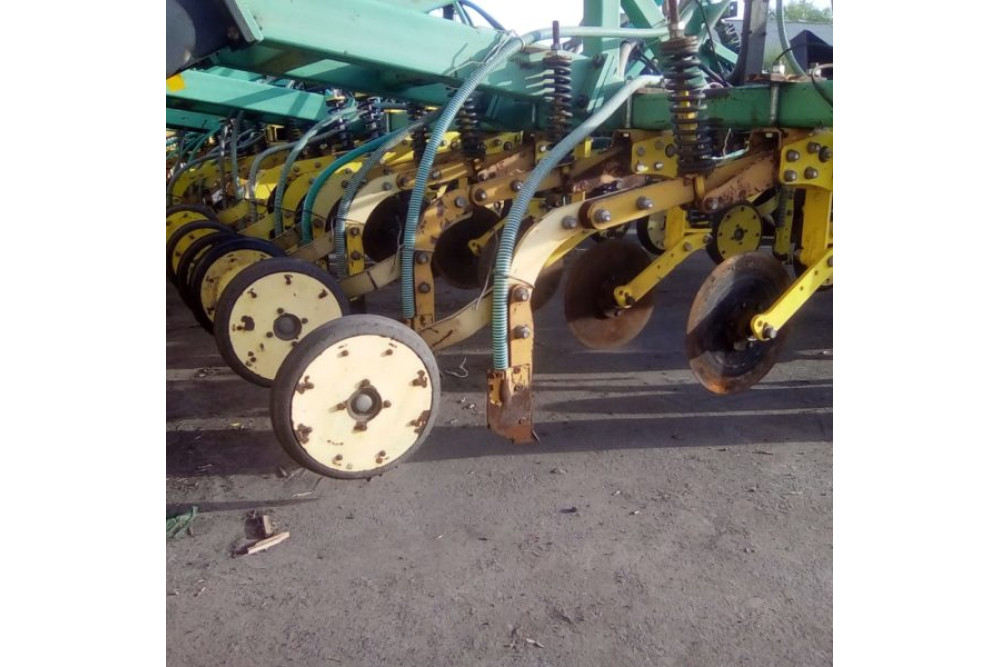

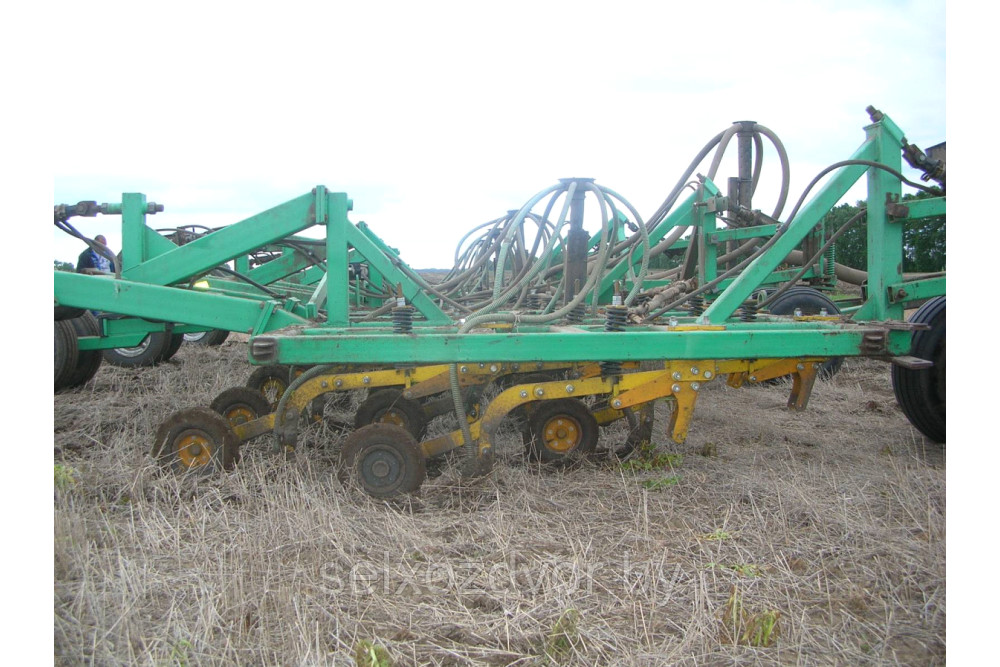

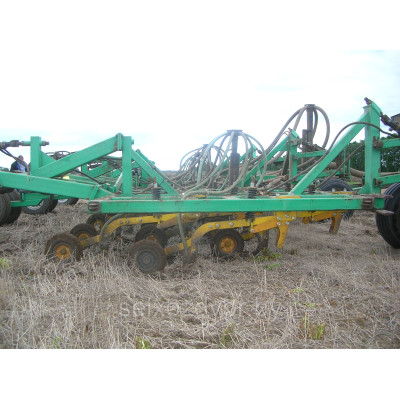

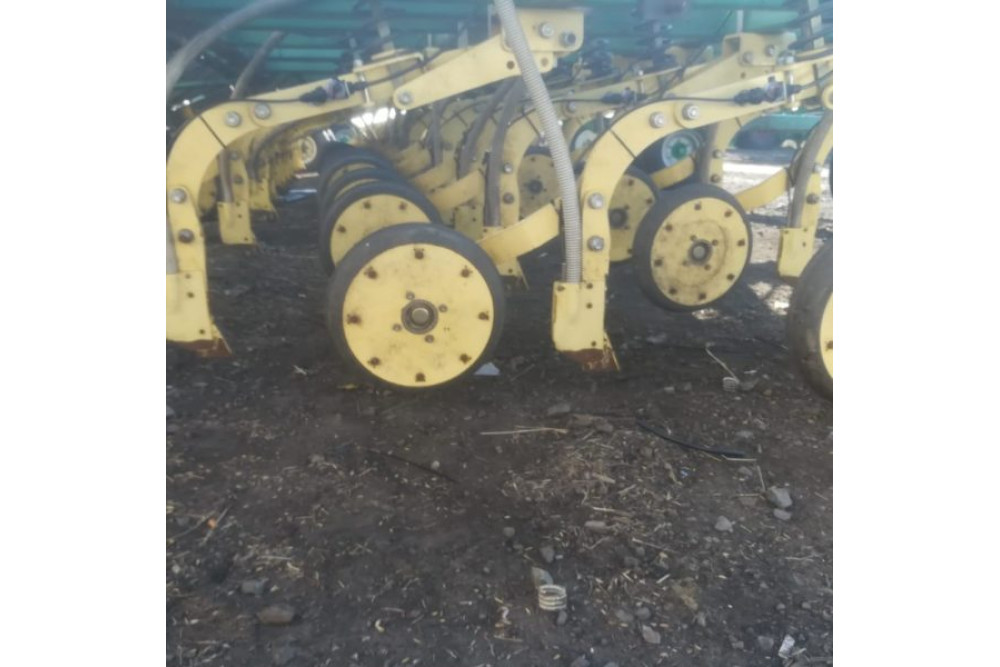

Высевающая секция на одношарнирной подвеске А-02-1

Секция для высева А-02-1, оборудованная одношарнирной подвеской, подходит для монтажа на раму как отечественных, так и зарубежных посевных комплексов. Эта модель секции оснащена специальным кронштейном, позволяющим крепить ее к раме сеялки, а ее подвеска укомплектована долговечными полимерными подшипниками, которые не требуют смазки на протяжении всего периода использования.

Шарнирная ось проходит процедуру термической обработки и получает антикоррозийное и антифрикционное покрытие, устойчивое к износу. Сила прикатывания рядка, контролируемая с помощью пружины в секции, может быть отрегулирована в диапазоне от 80 до 150 кГс. Компоненты секции А-02-1, на которые при работе приходится максимальная нагрузка, сделаны из легированных сталей и проходят термообработку для повышения прочности.

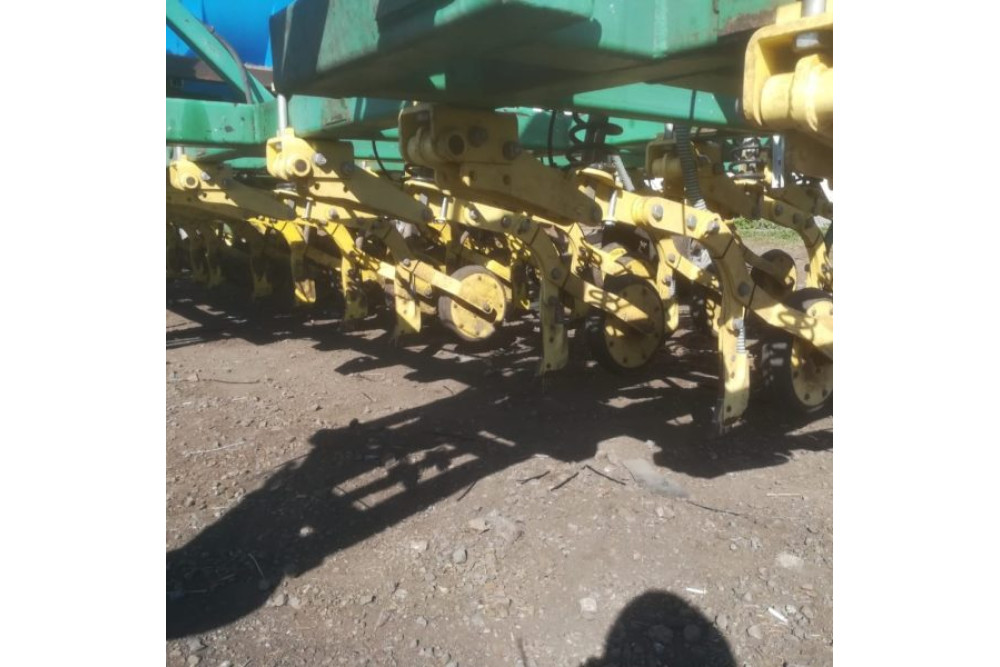

На раму переоборудуемого посевного комплекса высевающие секции А-02-1 можно установить в места установки стрельчатых лап, тогда междурядье останется прежним.

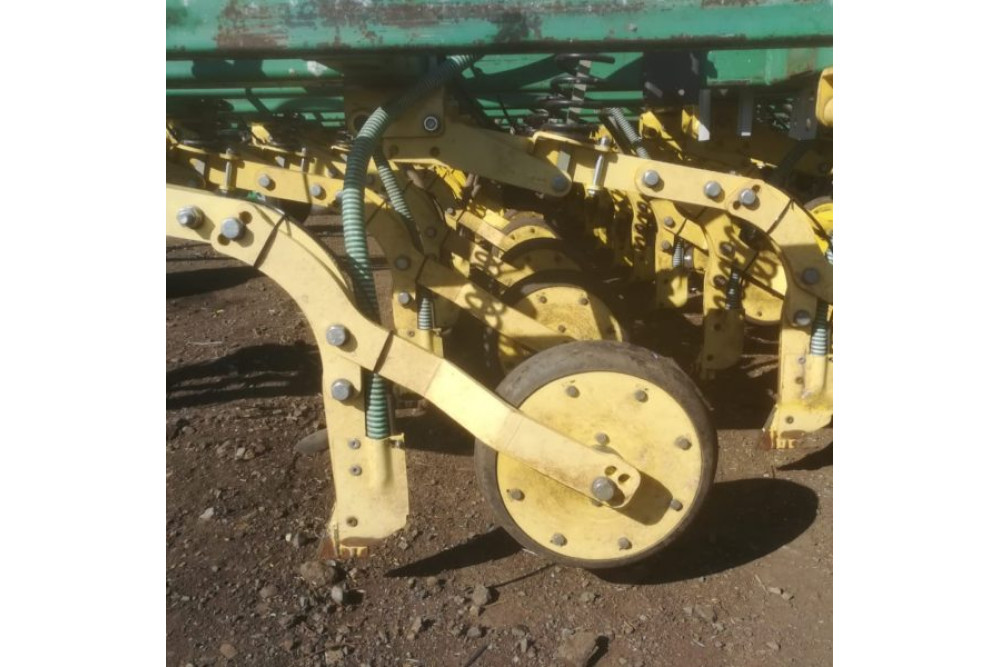

Для уменьшения расстояния между рядками можно установить большее количество сошников. При этом некоторые секции могут выпадать на продольные брусья рамы, тогда секцию устанавливают на ближайшее доступное место, а сошник с прикатывающим колесом смещают с помощью комплекта дополнительных деталей для обеспечения требуемого междурядья. Копирование микрорельефа поля с целью выдерживания равномерной глубины заделки семян происходит за счет перекатывания индивидуального прикатывающего колеса и качания секции с анкерным сошником в вертикальной плоскости относительно шарнира кронштейна крепления к раме. При этом индивидуальное колесо выполняет как функцию копирования микрорельефа поля, обеспечивая равномерный ход сошника на установленной глубине, так и функцию прикатывания с заданным усилием уложенных сошником семян в рядок.

Глубина заделки семян регулируется в диапазоне 0…10 см изменением положения прикатывающего колеса относительно наральника анкерного сошника в вертикальной плоскости. Отрегулировать глубину заделки семян можно переставив колесо в одно из четырех отверстий в детали «балка», расположенных через 1 см, либо повернуть деталь «балка» вместе с колесом и закрепить ее в одном из трех отверстий в передней части. Кроме вышеописанной индивидуальной регулировки каждой секции возможна регулировка глубины заделки семян всех секций одновременно.

Групповая регулировка осуществляется аналогично регулировке глубины культивации до переоборудования посевного комплекса. При опускании рамы посевного комплекса высевающая секция поворачивается относительно своего шарнира, таким образом наральник становится ниже прикатывающего колесо и глубина заделки семян увеличивается. Анкерный сошник, устанавливаемый на секции А-02-1, предназначен для семяпроводов с наружным диаметром 32 мм. Семяпровод зажимается крепежным элементом между двумя штампованными пластинами, образующими раструб для выхода семян в почву, расстояние между этими пластинами на выходе составляет 12 мм.

Рабочая наральниковая часть анкерного сошника защищена двумя пластинами из спеченного твердого сплава на основе карбида вольфрама и кобальта, ширина пластин 15 мм. Пластины обладают гораздо большей износостойкостью в сравнении с закаленными сталями и наплавляемыми твердыми сплавами типа «сормайт». Особенности и преимущества А-02-1: Простая конструкция, устанавливается на раму посевного комплекса. Высокоресурсные полимерные подшипники шарнира.

Высокая износостойкость рабочей части сошника. Возможность установки большего количества высевающих секций для уменьшения междурядий. Высокая прочность высоконагруженных деталей. Равномерная заделка семян по глубине. Узкая рабочая часть позволяет меньше раскрывать бороздку. Ступица прикатывающего колеса на радиальных закрытых подшипниках, защищенных от попадания пыли и грязи двойным манжетным уплотнением. Не требует обслуживания. Технические характеристики А-02-1: Устанавливается на раму с брусом 100х100 мм. Усилие прикатывания регулируется в диапазоне 80…150 кГс. Глубина заделки семян регулируется в диапазоне 0…10 см – 12 положений. Ход сошника при копировании в вертикальной плоскости 200 мм. Ширина наральника 15 мм. Диаметр отверстия под семяпровод 32 мм. Ширина выхода для семян из сошника 12 мм. Прикатывающее колесо с шиной атмосферного давления 3х13″. Опции А-02-1: Колтер Д-1.

Прикатывающее колесо с шиной атмосферного давления 320х50 мм. Дополнительная пружина для работы по обработанной почве с усилием прикатывания 30…80 кГс. Раздельный высев семян и удобрений. Дополнительная наплавка рабочей части сошника для большей износостойкости. Простая регулировка глубины заделки семян. Усиленная «тяга» для тяжелых почв. Чистик прикатывающего колеса. Комплект деталей для регулировки междурядий. Примеры применяемости А-02-1: ПК «Кузбасс» ПК «Агромастер» Kverneland Cultibar Flexi-coil ST820 Morris Concept 2000 Bourgault 8810 Salford 580 и другие.
