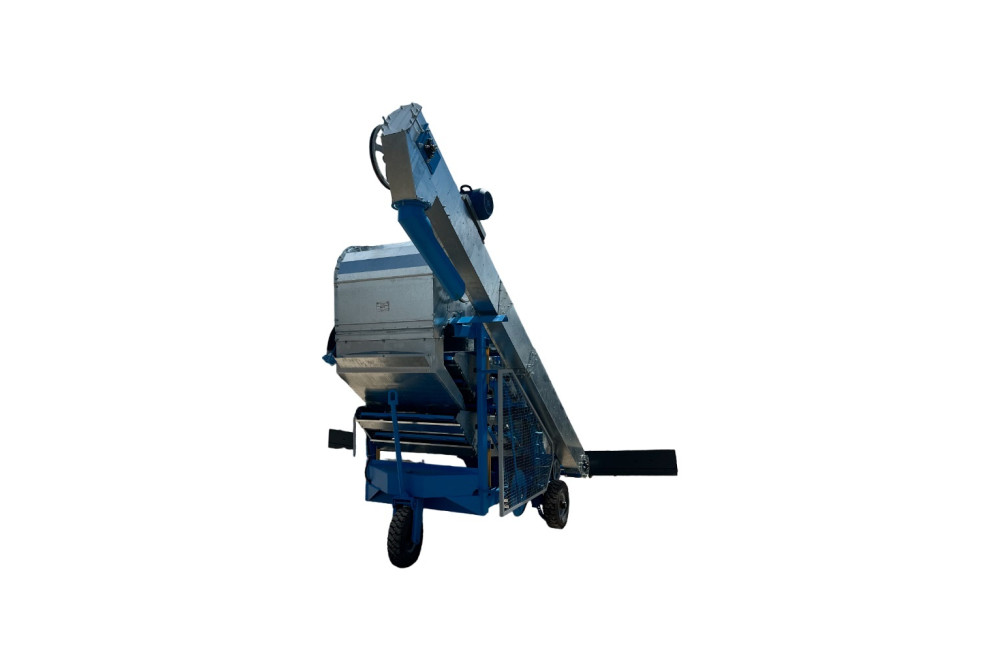

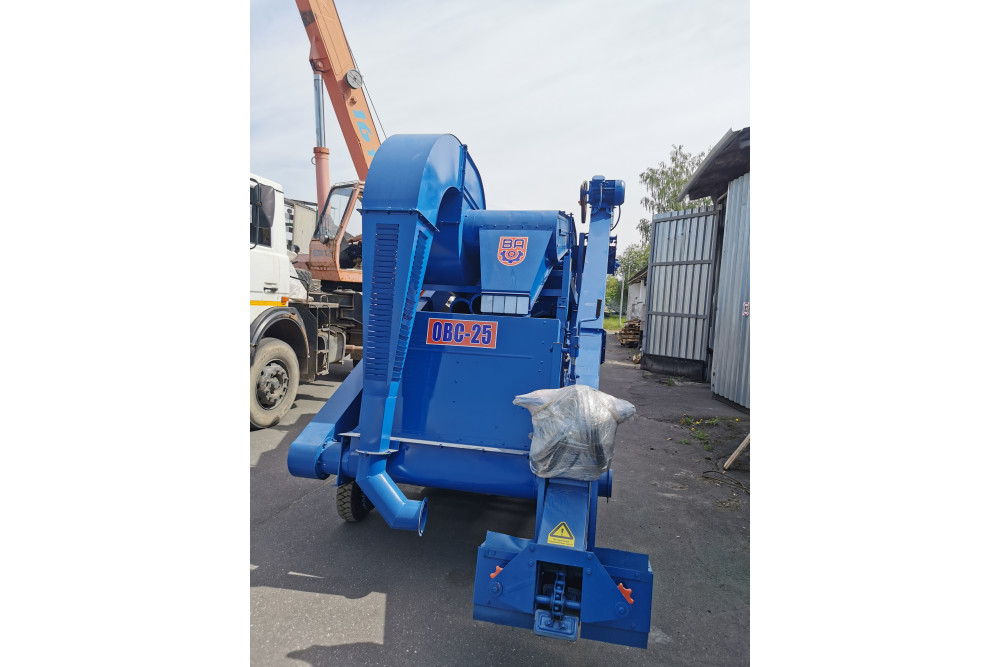

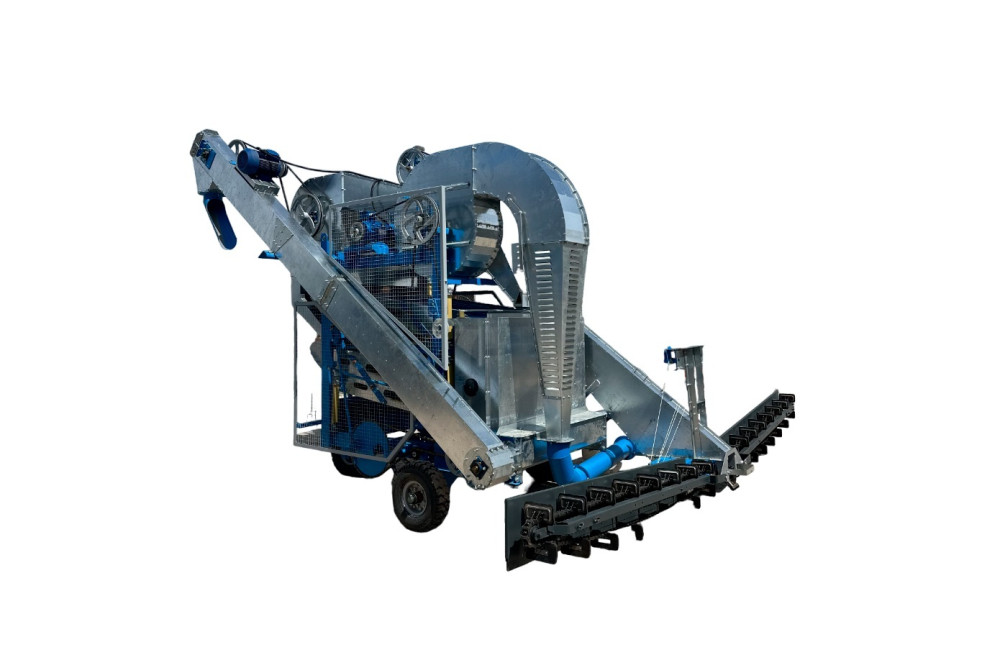

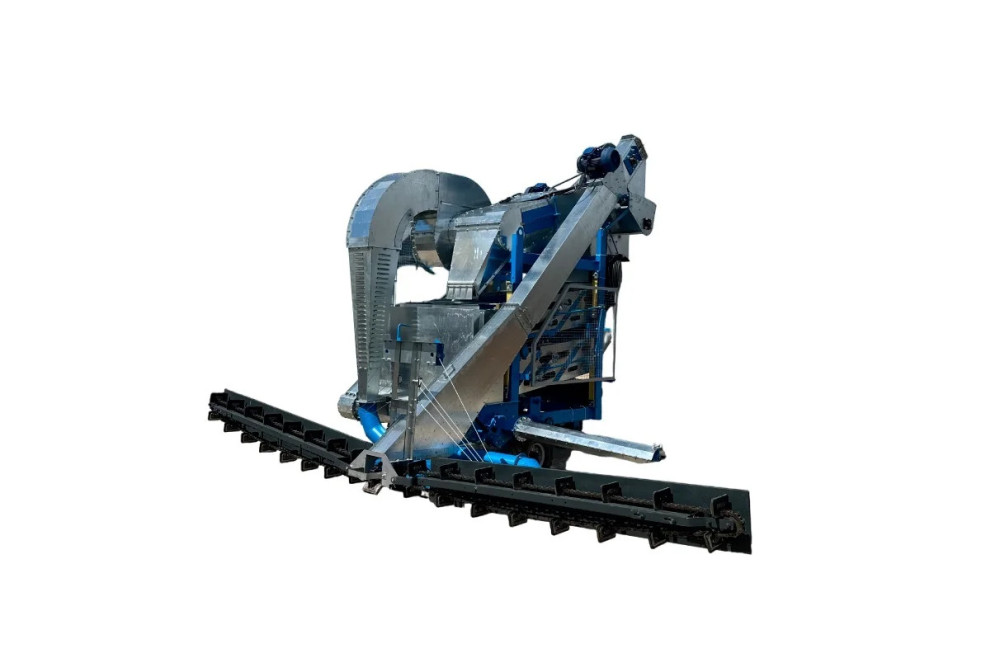

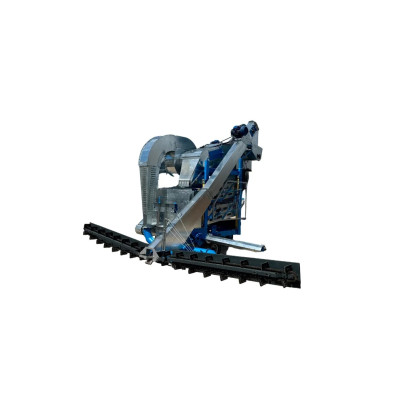

ОВС-25– самопередвижной очиститель. Предназначается для первичной и предварительной очистки поступившего с полей зернового вороха зернобобовых, крупяных, колосовых культур, подсолнечника, семян рапса, сорго, кукурузы от примесей.
Устройство и работа машины
ОВС-25
При движении машины вдоль вороха шнековые питатели захватывают зерновой материал и подводят к подъемной трубе загрузчика, который передает его в распределительный шнек питающего устройства. Питающее устройство распределяет зерно по ширине камеры. Распределитель делит материал на две равные части и направляет его в воздушные каналы. Воздушный поток через вентилятор и пыле-отделитель уносит легкие примеси в пневмотранспортер. Более крупные примеси из воздушного потока улавливает отстойная камера.
Зерновой материал, прошедший очистку воздухом и разделенный на две равные части, попадает на верхний и нижний станы. Процесс очистки на верхнем и нижнем станах совершенно одинаков. Чистое зерно поступает в задний приемник. Из приемника чистое зерно шнеком подается в нижнюю головку отгрузчика. Отгрузочный транспортер выводит чистое зерно из машины и поворотным носком направляет его либо в кузов автомашины, либо образует за машиной ворох чистого зерна. Легкие примеси, выделенные воздушной очисткой, пневмотранспортер относит в сторону.
Отходы (подсев, щуплое и битое зерно, крупные примеси), выделенные решетной очисткой, легкие примеси из отстойной камеры шнек отводит в сторону и складывает в ворох фуражных отходов.

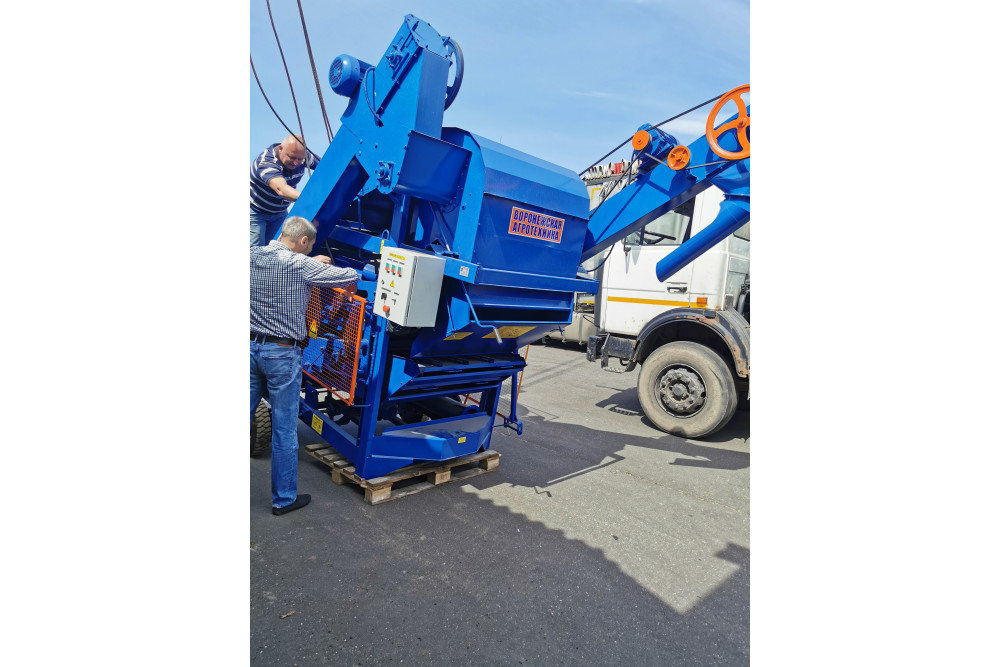

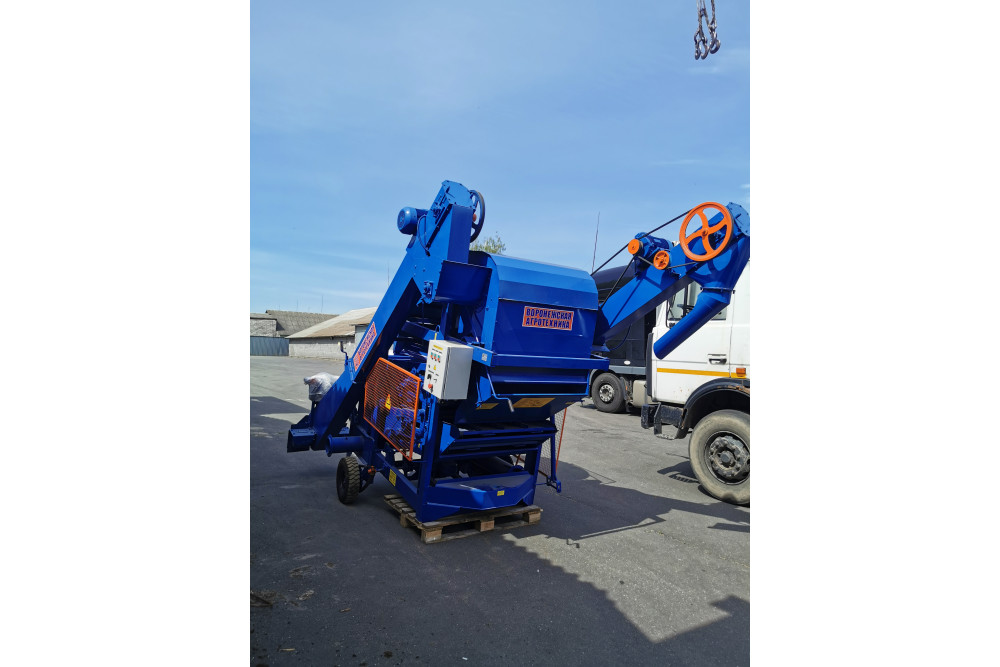

ОВС-25С
Основные рабочие органы очистителя вороха стационарного: приемная камера, воздушно-очистительная часть, решетные станы, шнек фуражных отходов - смонтированы на раме.
Зерновой материал подается норией в распределительный шнек питающего устройства машины. Питающее устройство распределяет зерно по ширине камеры. Распределитель делит материал на две равные части и направляет его в воздушные каналы. Воздушный поток через вентилятор уносит легкие примеси в централизованную воздушную систему агрегата.
Более крупные примеси из воздушного потока улавливает отстойная камера. Зерновой материал, прошедший очистку воздухом и разделенный на две равные части, попадает на верхний и нижний станы. Процесс очистки на верхнем и нижнем станах совершенно одинаков.
| Наименование |
Ед . измерения |
ОВС-25 |
ОВС-25С |
|---|---|---|---|
| Номинальная производительность за час до - на предварительной очистке влажностью до 20% и содержанием сорной примеси до 10%; |
т/ч |
25 |
25 |
| - на первичной очистке влажностью до 16% и засоренностью не более 10% |
т/ч |
12 |
12 |
| Масса, не более |
кг |
1840 |
1090 |
| Установленная мощность, не более |
кВт |
9,5 |
4,0 |
| Габаритные размеры в рабочем положении | |||
| длина |
мм |
5090 |
3130 |
| ширина |
мм |
6200 |
1790 |
| высота |
мм |
3280 |
2150 |
| Ширина захвата питателями |
мм |
4280 |
|
| Срок службы |
лет |
8 |
8 |
