Назначение

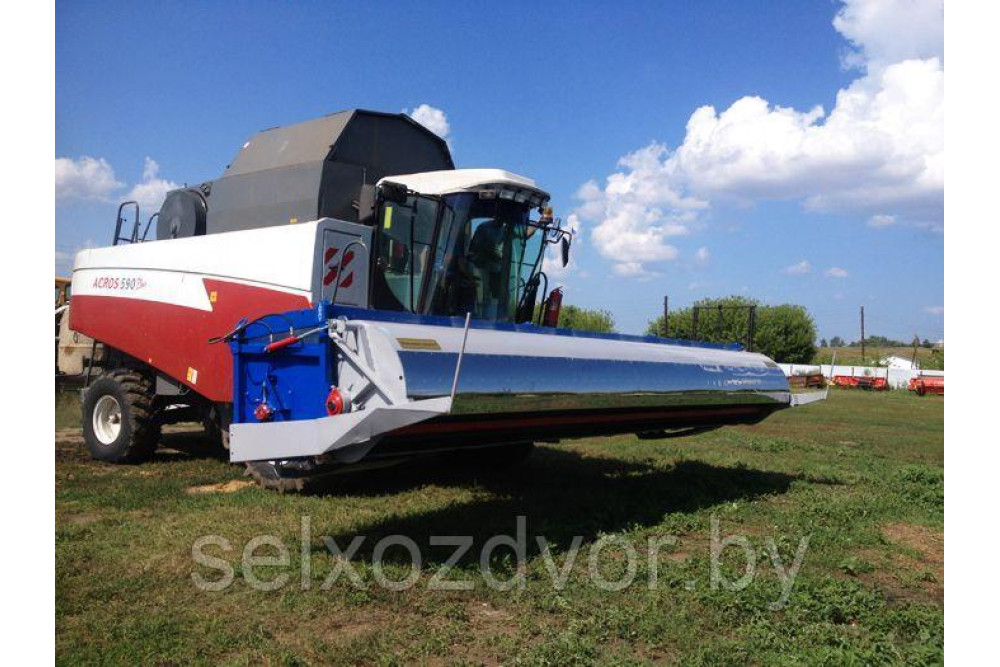

Жатка предназначена для уборки прямым комбайнированием растений зерновых культур, семенников трав, льна-долгунца и льна масличного путём счёсывания зерна с колосьев и подачи очёсанной массы в комбайн. Жатка может агрегатироваться с зерноуборочными комбайнами отечественного и зарубежного производства.
Принцип действия

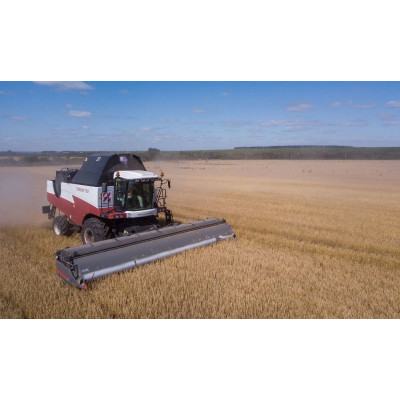

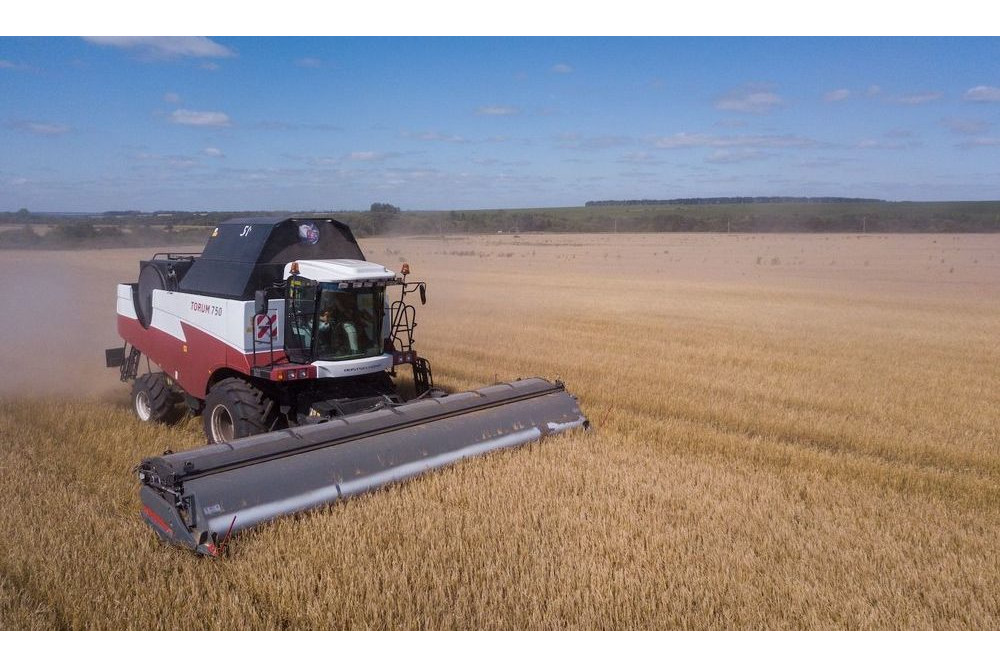

Воснову принципа работы жатки положен способ очёса растений накорню. Стебли растений захватываются гребёнками вращающегося очёсывающего барабана освобождаются отзерна. Масса, которая образовалась врезультате очёса стеблей, сбрасывается взону консольного шнека, который передаёт внаклонную камеру комбайна для дальнейшей переработки.
Производительность

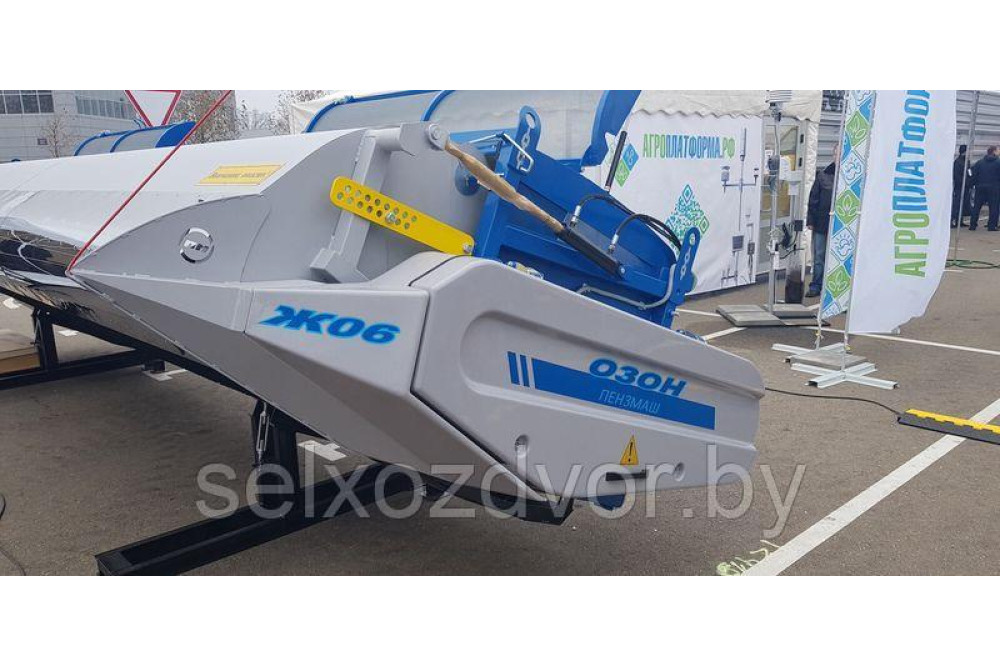

Очёсывающая жатка «ОЗОН» разработана сцелью повысить производительность иэкономичность агрегата при уборке урожая. Этот тип жаток вбуквальном смысле выбирает зерно или коробочки ссеменами льна, иоставляет стебель стоять вполе внетронутом виде. При использовании этого вида жатки полезная мощность комбайна увеличивается.
Вчем польза жатки «ОЗОН»
Нагрузка на комбайн станет меньше. Повышайте срок службы изнашиваемых деталей и экономьте на топливе 20-25%
Стерня оставшаяся стоять в поле защитит всходы культуры от ветра, резких перепадов температур и других неблагоприятных погодных условий
Сокращайте сроки уборки на 30-50%, за счёт повышения производительности работы. Убирайте урожай до высыхания утренней и вечерней росы
Возможность возделывания и беспроблемной уборки сложных культур. Например, льна масличного и льна-долгунца
Начинайте уборку раньше на 1,5-2 недели, ведь жатка убирает зерно с влажностью 30%
Жатка равномерно распределяет растительные остатки и не боится неравномерно созревающих культур
Наименование параметра Значение
Тип жаткиНавесной
Агрегатирование Зерноуборочные комбайны отечественные, и аналогичные зарубежные
Привод изделия От ведущего вала наклонной камеры
Рабочая скорость, км/чдо 12 км/ч
Производительность за 1 час основного времени, га/ч злаковых культур и семенников трав
до 6,0; 7,2; 8,4; 9,6
Виды убираемых культур с переналадкой комбайна
Пшеница, овёс, ячмень, семенники трав, рожь, лён-долгунец, лён масличный
Ширина захвата, м, не более 5, 6, 7, 8
Диаметры, мм:
- очёсывающего барабана по гребёнкам - 700
- шнека - 500
Частота вращения, об/мин
- очёсывающего барабана- 485-580
- шнека - 170
Уравновешивание Механическо-пружинное
Привод барабана Механический ремённый
Привод шнека Механический цепной
Управление подъёмом и опусканием Посредством гидрораспределительного устройства с рабочего места механизатора
Габаритные размеры, мм, не более:
-длина- 5 700; 6 700; 7 700; 8 700
-ширина- 2 400
-высота - 1 220
Общая масса в комплектации поставки, кг, ±3%, не более
1 700; 2 300; 2 550; 3 300
Показатели качества выполнения технологического процесса при общей потери зерна, %:
-для прямостоящих хлебов - до 1,5
-при уборке полёглых хлебов (степень полёглости до 70%)- до 2,5
-при уборке семянников трав- до 4,0
