Загрузчик сеялок (приставка) ЗСНУ-25

Лоадер для сеялок предназначен для переноса семян и сыпучих неорганических удобрений (в дальнейшем упоминается как сыпучая масса) в сеялки национального и зарубежного производства, а также в распространители удобрений.

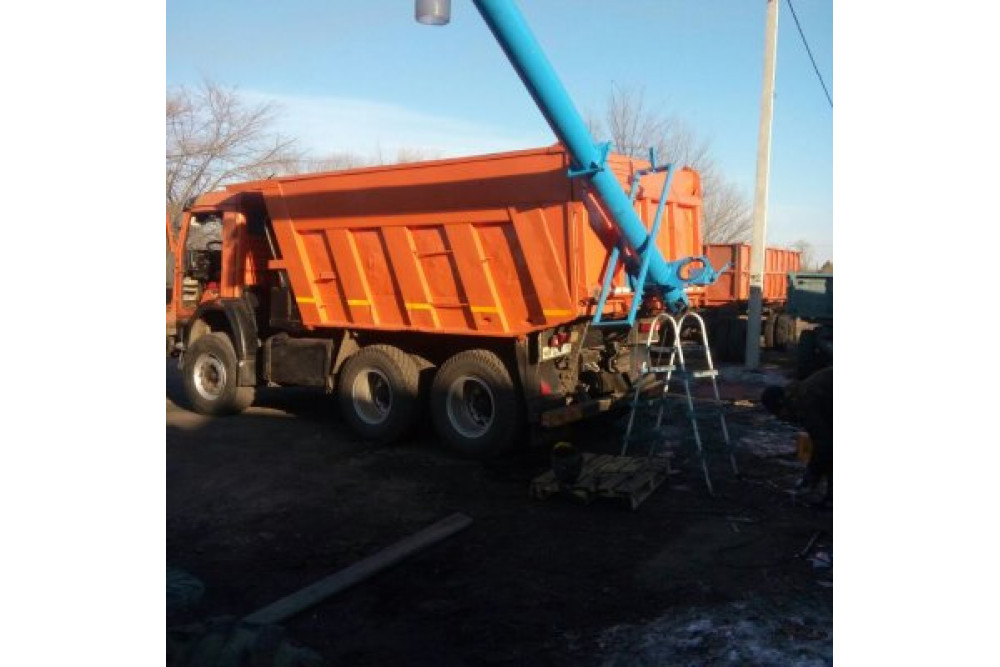

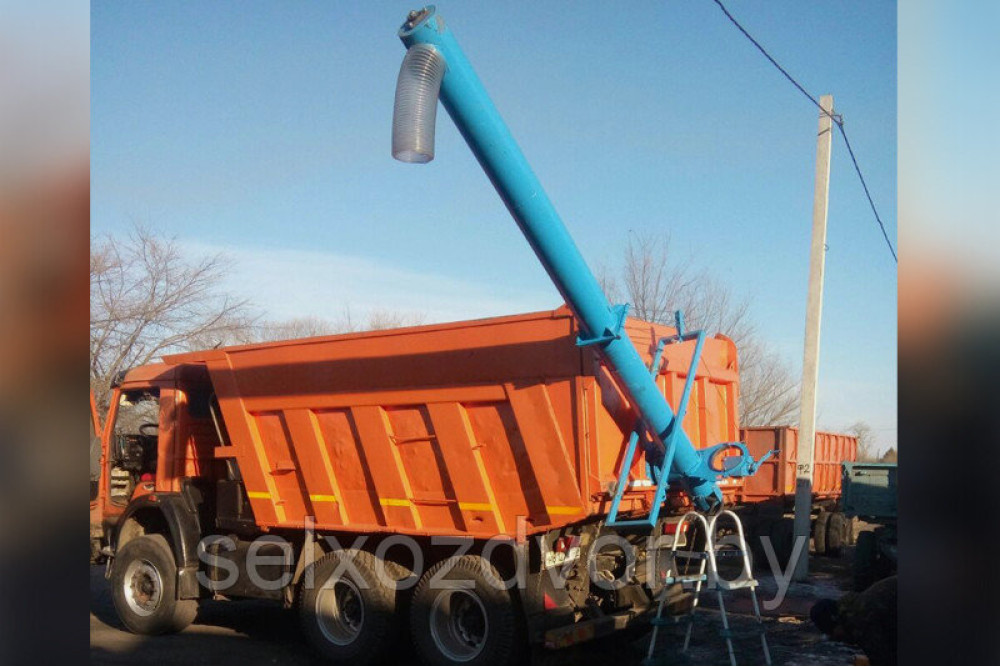

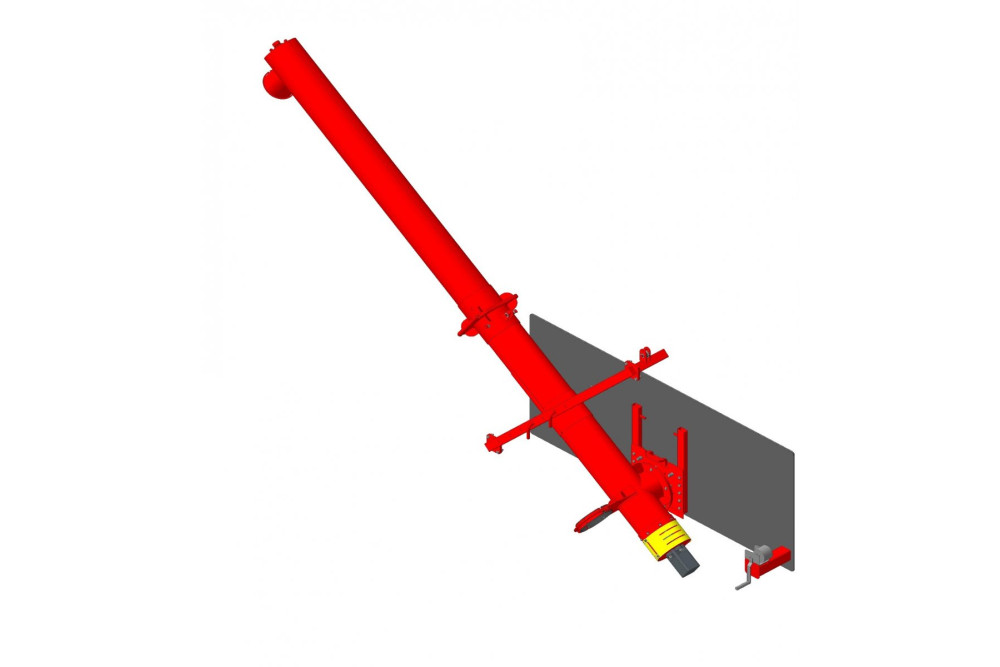

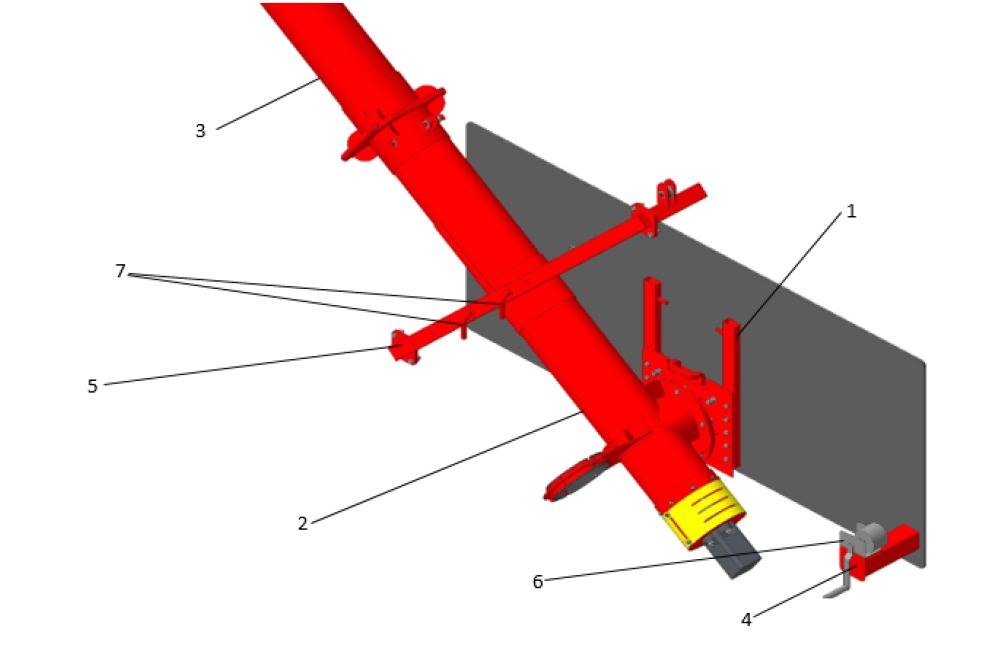

Лоадер может быть установлен на автомобилях таких марок как Газ, Зил, Камаз, а также на прицеп 2 ПТС (или его аналоги), и используется во всех аграрных областях таможенного союза. Устройство и работа ЗСНУ-25: 1. Загрузчик сеялок монтируемый ЗСНУ-25 состоит из следующих основных частей: шибера (поз.1); выгрузного устройства со шнеком и гидромотором МГП-160 (поз.2); откидного узла со шнеком (поз.3); гидросистемы (на рисунке не показано); трубы гофрированной (на рисунке не показано); стойки опорной (поз.4); рамки (поз.5); лебедки шестеренчатой с тросом (поз.6); фиксаторов 2 шт. (поз.7). 2. Загрузка семян и удобрений в сеялку осуществляется при частичном подъеме кузова автомобиля, на котором установлен загрузчик, в результате чего сыпучая масса (семена, удобрения) подается к заднему борту автомашины.

Посредством вращения шнеков выгрузного устройства и откидного узла, масса перемещается вдоль рукава загрузки и через гофрированную трубу поступает в зернотуковый ящик сеялки. 3. Шнеки рукава загрузки приводятся в движение от гидромотора МГП-160. Питание гидросистемы загрузчика (гидромотор МГП-160) осуществляется от гидросистемы автомобиля (от магистрали гидроцилиндра, предназначенного для подъема платформы прицепа).
