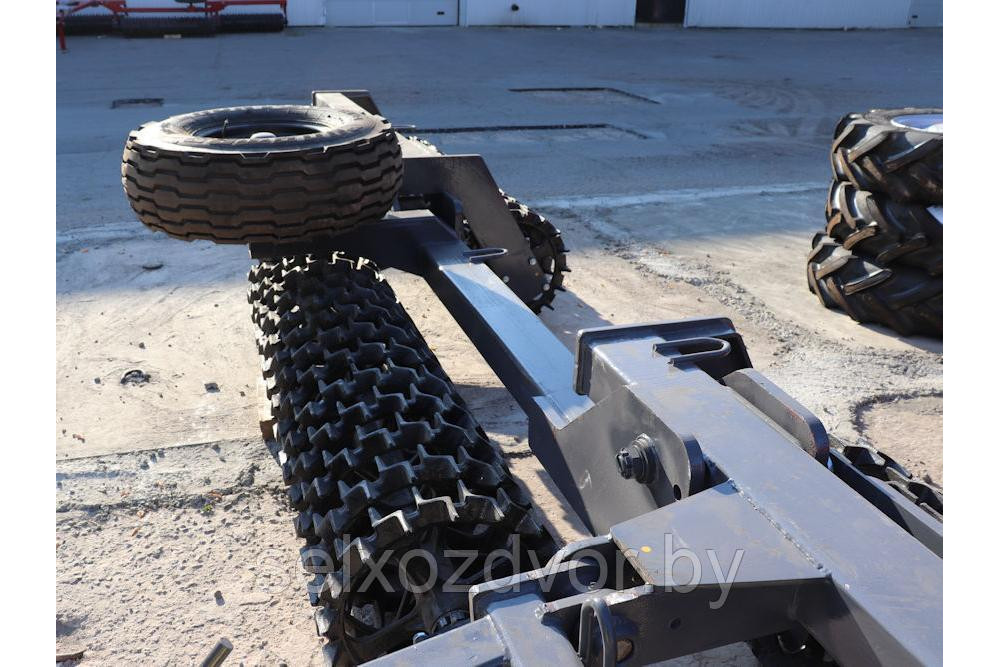

Каток кольчато-шпоровый КЗК-9,2С

Кольчато-шпоровый каток КЗК предназначен для предпосевного и послепосевного прикатывания почвы с целью выравнивания и уплотнения почвы.

Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли и частичного выравнивания поверхности поля, а также для уплотнения осевшей, поздно обработанной почвы.

Послепосевное прикатывание обеспечивает необходимый контакт семян с почвой и сохранение влаги.

Конструкция катка позволяет его безопасное транспортирование по дорогам общего пользования за счет возможности его перевода в положение дальнего транспорта с помощью гидравлической системы трактора, управляемой с рабочего места тракториста.

Каток агрегатируется с тракторами мощностью 120-150 л.с.,способ агрегатирования полуприцепной.

Каток может эксплуатироваться в почвенно-климатических зонах России на почвах всех типов, при влажности 8-20% и твердости почвы до 1,6 МПа (16 кгс/см2) на полях с ровным и волнистым до 7º рельефом местности.

Каток представляет собой полуприцепное гидрофицированное орудие с шарнирной рамой, на которой установлены батареи катков.

Рама катка состоит из центральной части шарнирно-соединённой с боковыми рамами , крыльями и сницой.

Сница катка- сварная конструкция, крепится к центральной раме с помощью осей и предназначена для крепления гидроцилиндра и присоединения катка к трактору .

На снице крепится подставка 8 (рисунок), предназначенная для установки сницы на высоту прицепной скобы трактора. В работе и при транспортировании подставка должна быть поднята и закреплена штырем со шплинтом. При отсоединении катка от трактора подставку необходимо опустить и закрепить штырем со шплинтом в рабочем положении.

Общий вид

1- Сница, 2-Гидроцилиндр ГЦ 80.40х630.22, 3-Рама центральная, 4-Колесо, 5-Крыло, 6- Рама боковая, 7-Батарея, 8-Подставка, 9-Ветвь канатная 1,6/4000.

Диск ККШ

Каток КЗК-10С в транспортном положении

Батарея дисков

1-Вал, 2-Подшипник F 211, 3-Гайка корончатая М 58х2, 4-Диск катка 460мм -УККЗ 01.000.201 и распорное кольцо(18мм), 5-Диск катка (звезда) ККЗ-6У-10.000.401-01, 6-Болт М16х60; гайка М16; шайба 16; шайба пружинная 16.

Технические характеристики
