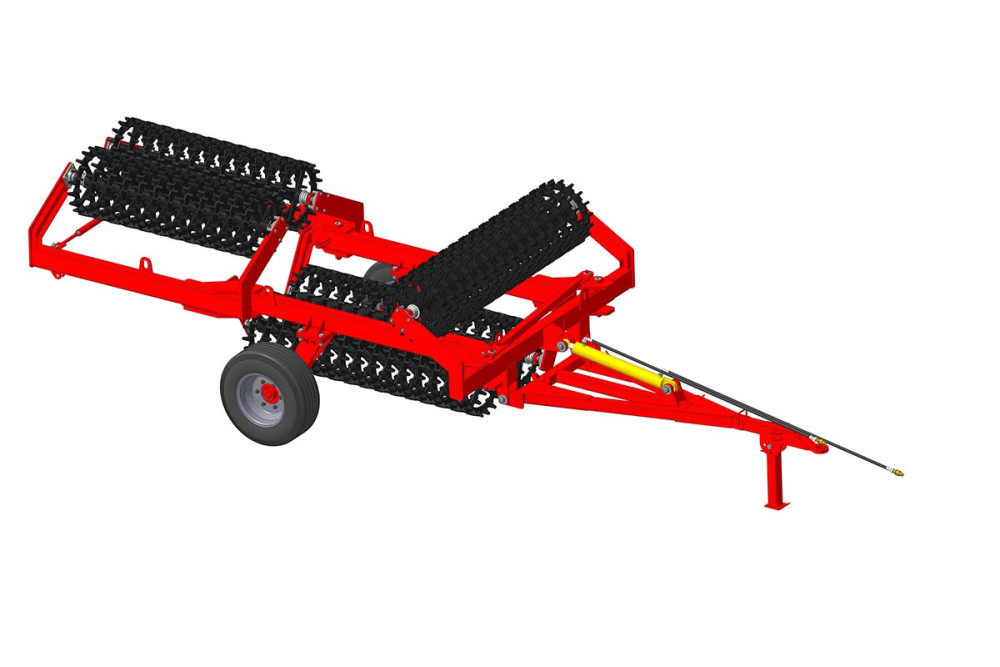

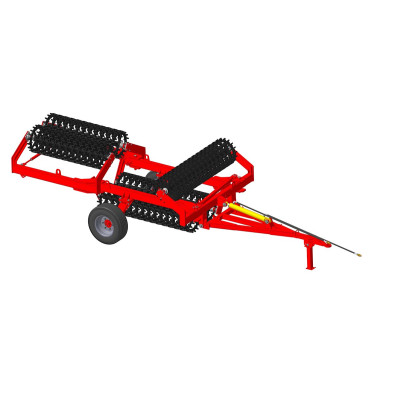

Кольчато-шпоровый каток ККШ-9,2, который необходим для консолидации земли до и после сева. Использование катка перед посевом позволяет уровнять поле, потрошить комья и уплотнить слишком лёгкую землю. Процесс предпосевного прикатывания направлен на удержание влаги в почве, распыление больших глыб земли и частичное уравнивание поля. Также он важен для компрессии осевшей и поздно обрабатываемой почвы, что необходимо перед севом агрокультур.

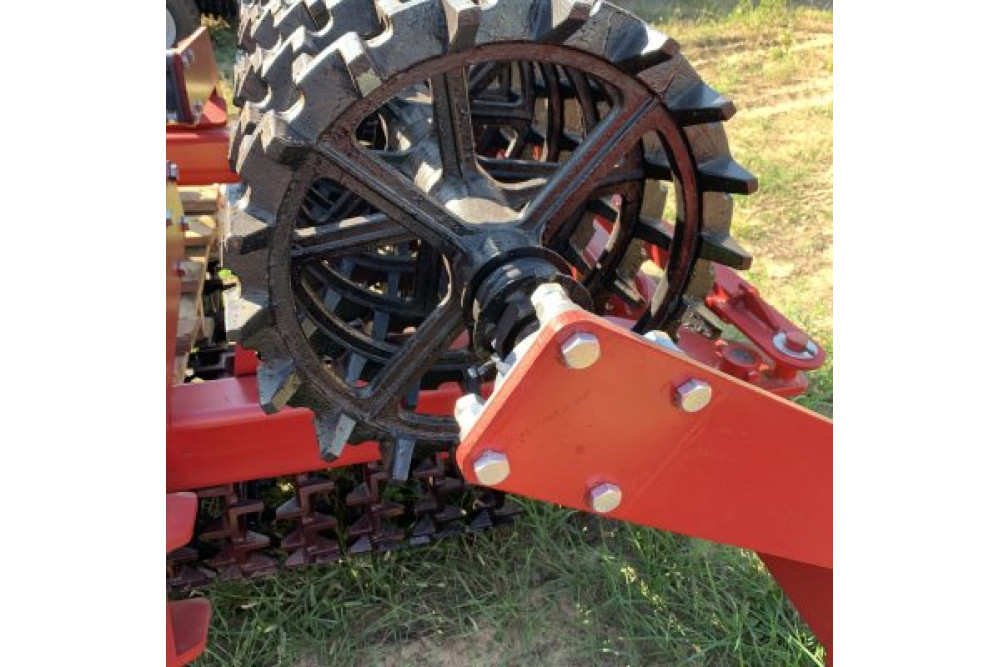

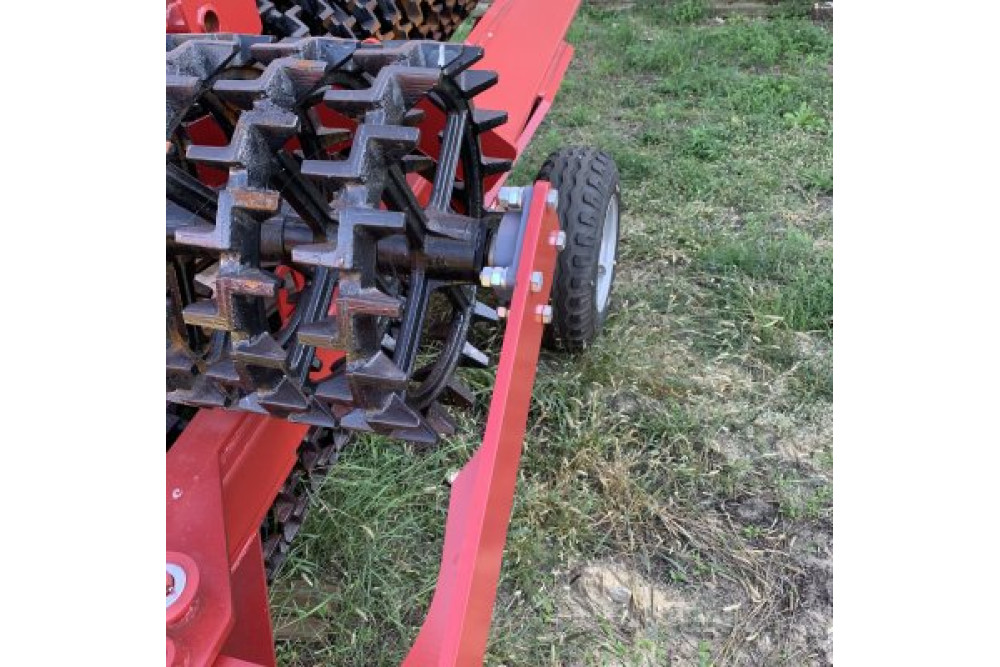

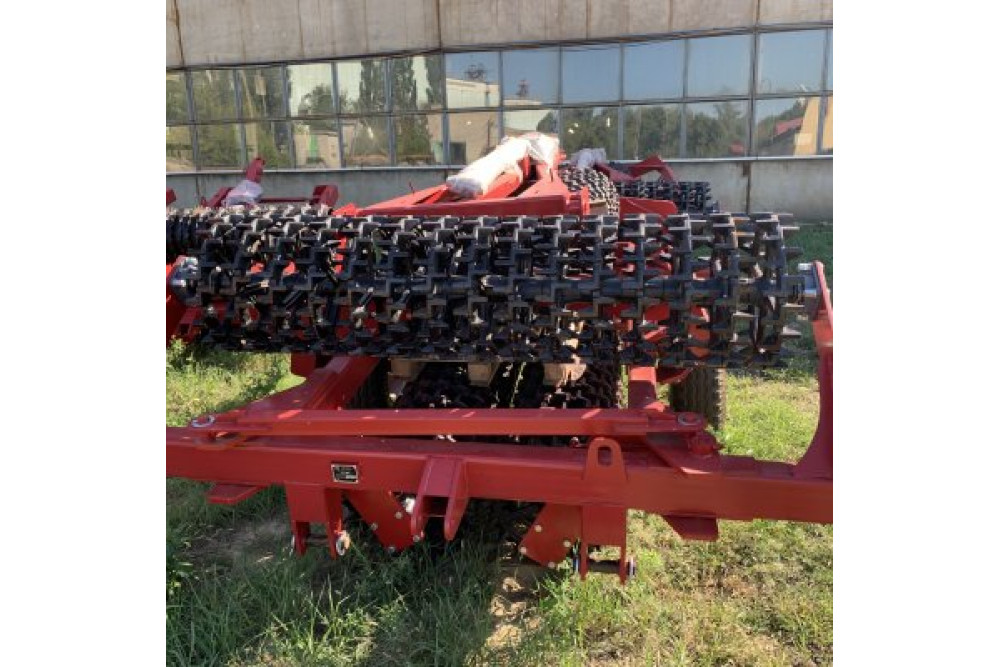

Рабочими органами катка ККШ-9(520мм) являются диски шпоровые, выполненные из литых чугунных дисков Ø520мм, марка стали СВЧ 20. Взаимное перемещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной почвы. Основным элементом катка является шарнирная рама, на которой закреплены рабочие органы. Каток состоит из пяти рабочих секций, которые закреплены на раме.

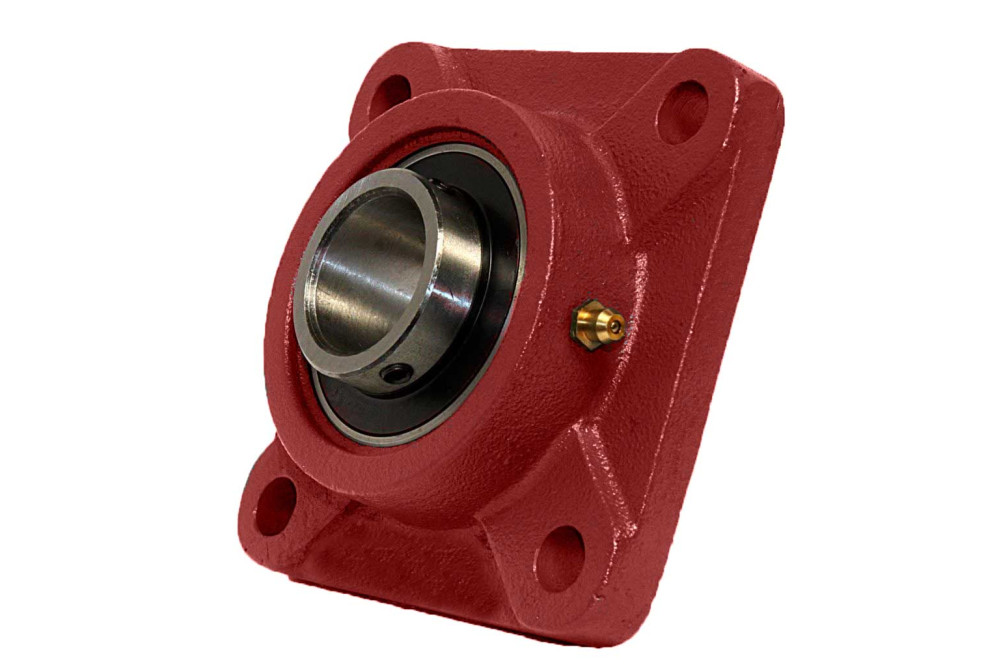

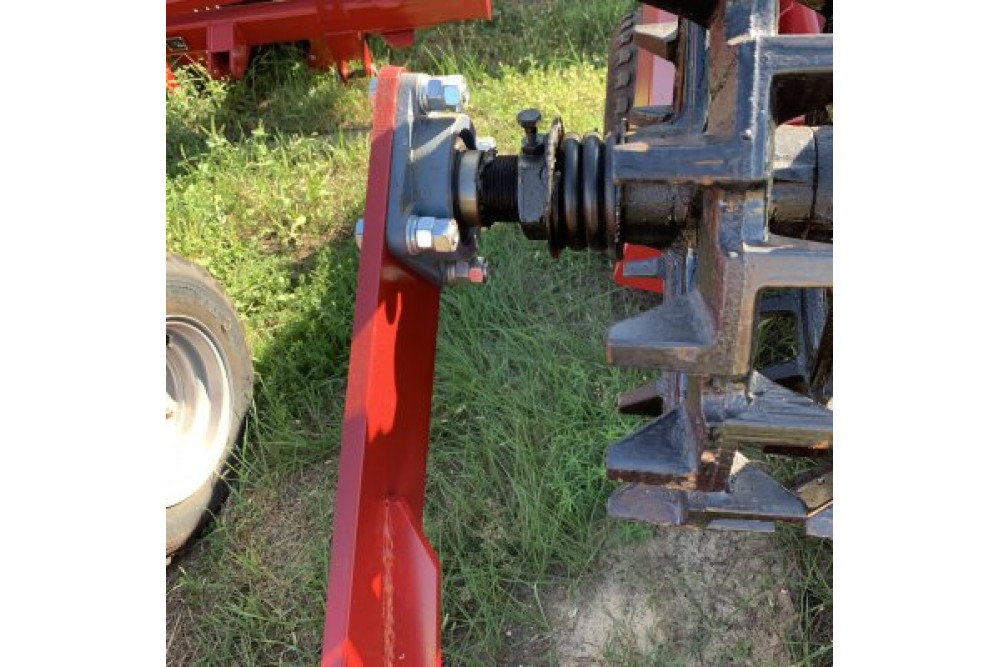

Рама катка изготовлена из профильной трубы 150х100х8мм. Рама катка и установленные на ней пластины, изготовлены из высокопрочной конструкционной стали марки 09Г2С. Подшипниковые узлы применяются европейских производителей с самоцентрацией в посадочном отверстии под вал, что позволяет при динамическом изгибе вала (наезд на препятствие) повторить в радиальной обойме (отыграть) изгиб, не нанеся ущерб подшипнику и валу.
Импортные подшипники марки FKL 210, устанавливаются для данной серии узлов аналогичных агрегатов. Валы используются круглый Ø60 (марка стали 09Г2С), что позволяет валу испытывать огромные циклические - радиальные нагрузки без изменения его кривизны по всей длине и без износа поверхности. Все рабочие органы катков являются сменными и устанавливаются на одну и ту же раму.

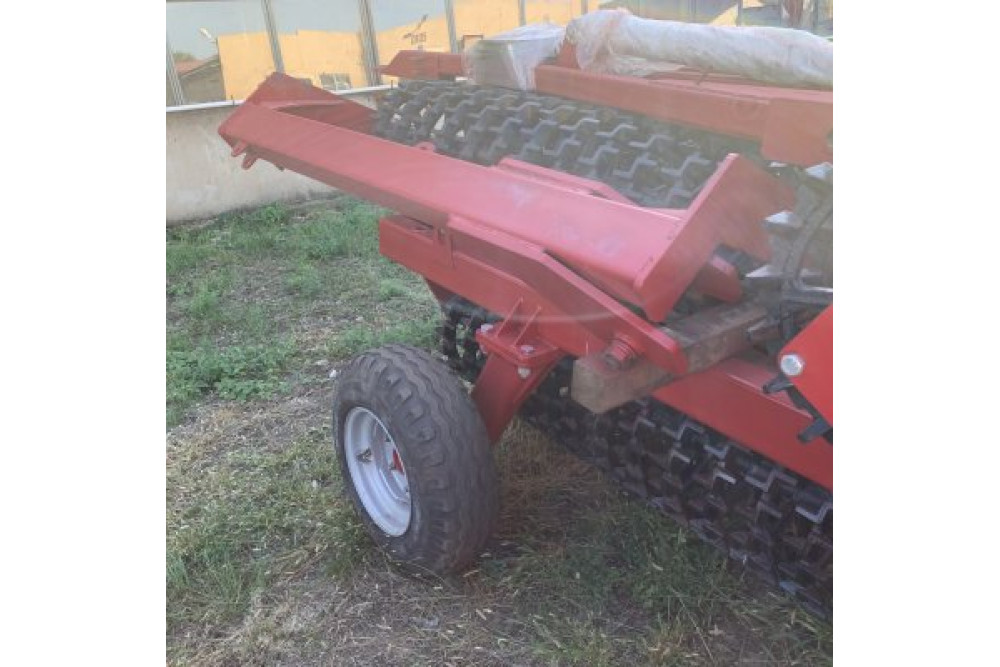

Конструкция обеспечивает возможность как раскладывание катка в рабочее положение, так и складывание в транспортное. Для предотвращения возможности самораскладывания, в транспортном положении сложенная рама фиксируется зацепом. Для опрокидывания катка при переводе его в рабочее или транспортное положение служит гидроцилиндр марки ГЦ80.40.630.930.00.40.
Гидроцилиндр подключается к гидросистеме трактора с помощью двух гидрорукавов и разрывных быстро соединяющихся муфт. В комплект поставки катка разрывные муфты не входят! Разрешенная транспортная ширина катка, позволяет безопасно транспортировать его по дорогам общего пользования.
| Тип | Полуприцепной |
| Агрегатируется с трактором класса | 1,4…2,0 |
| Масса катка конструктивная, не более (±1%) | 2735±1% кг |
| Дорожный просвет, не менее | 370 мм |
| Рабочая скорость | До 10 км/ч |
| Транспортная скорость, не более | 10 км/ч |
| Габариты катка в рабочем положении | |
| • длина | 3500 мм |
| • ширина | 9430 мм |
| • высота | 980 мм |
| Габариты катка в транспортном положении | |
| • длина | 6470 мм |
| • ширина | 2340 мм |
| • высота | 1630 мм |
| Ширина захвата в рабочем положении, не менее | 9 м |
| Количество секций | 5 шт |
| Ширина рабочей секции | 20401630 мм |
| Количество дисков колец, шт / масса 1 шт | 69 ∅520 мм | 21,8 кг |
| Уплотнение почвы | До 1,2 г/см² |
| Крошение почвы | 92 % |
| Размер комков почвы | 3...4 см |
| Гарантийный срок эксплуатации | 12 месяцы |
| Срок службы | До 8 лет |
