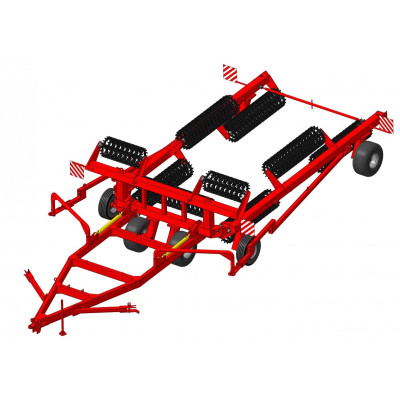

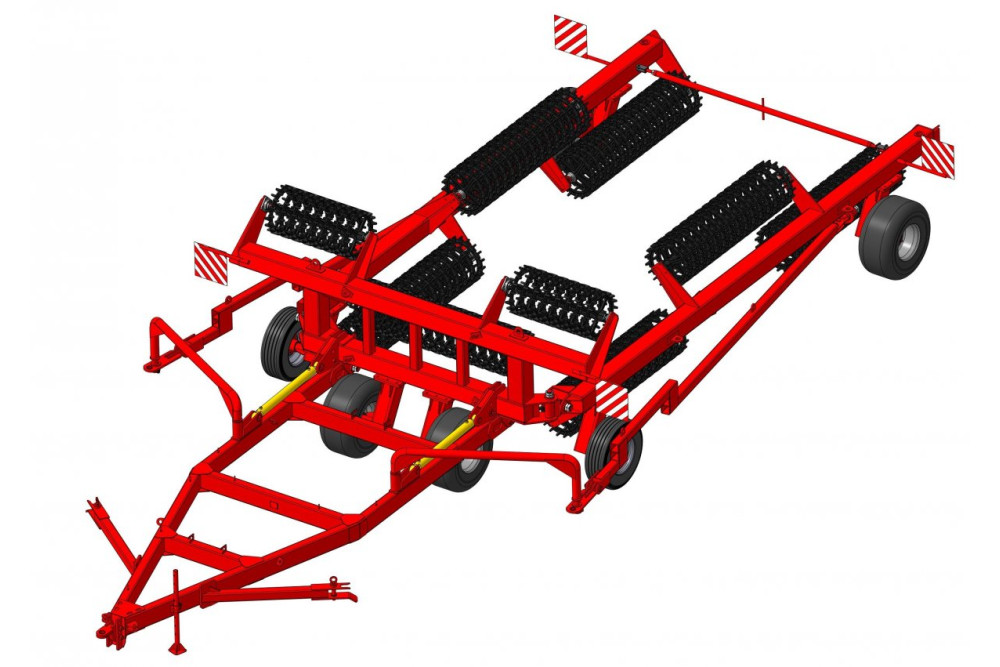

Кольчато-шпоровый каток ККШ-15(520мм). Этот инструмент предназначен для расщепления комков земли, устранения почвенной корки, вальцевания и уплотнения почвы на глубину до 7 см под поверхностью, а также для рыхления верхнего 4-см слоя почвы.
В результате его использования, поле обрастает мульчированным слоем, что помогает удерживать влагу в почве. Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли, что особенно необходимо перед посевом сельскохозяйственных культур.
Данная операция снижает проскальзывание и проседание опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян. Послепосевное прикатывание - необходимая операция для влагозадержания и обеспечения контакта семян с почвой.
Такой контакт создает благоприятные условия для получения более раннего и дружного всхода семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и подверженных ветровой эрозии районах. Катки предназначены для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия. Каток представляет собой прицепную машину и состоит из сцепки с навешанными вдоль её ширины рабочими органами.

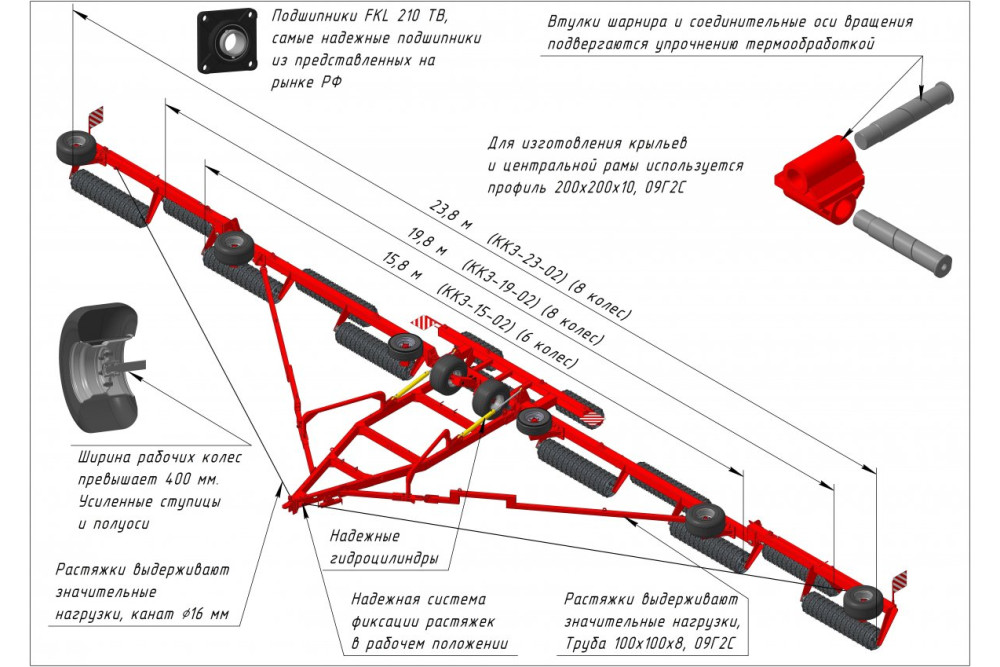

Каток состоит из следующих основных частей: -Центральной рамы-изготовленная из трубы 200х200х10 сталь 09Г2С -Сборных крыльев с кронштейнами- крылья изготовлены из трубы 200х200х10 сталь 09Г2С, кронштейны изготовлены из стального листа толщиной 16мм -Консоли- изготовлены из металл профильной трубы 100х100х8 сталь09Г2С -Дуг-изготовлены из круглой трубы 89х6 -Растяжек с талрепами-представлены в виде металлического каната диаметром 16мм -Тяг-изготовленных из профильной трубы 100х100х8 сталь 09Г2С -Подвеска тяг-изготовлена из стального листа толщиной 20мм -Малых и больших рабочих органов-отливка из чугунного литья марки СВЧ20 большой рабочий орган Ø 520мм -Шарниров и соединительных элементов-которые упрочнены термообработкой -Колес рабочих-ширина которых превышает 400мм, с усиленными ступицами и полуосями.
Расположение колес учитывает ширину междурядий. -Колес транспортных-шириной 250мм -Сницы-изготовленной из трубы 200х200х10 сталь 09Г2С стоек колес 6, -Гидроцилиндров подъёма -установлены 2шт. маркировка ЦГ 100.50х80.11 с толкающим усилие 15708 кг. и тянущим усилием 11780 кг. -Стоек хранения- изготовленной из металл профильной трубы 80х80х5 -Стоек колес транспортных-изготовленных из стального листа толщиной 20мм.
Для опрокидывания катка при переведении его в рабочее или транспортное положения служат два гидроцилиндра. Гидроцилиндры присоединяются к гидросистеме трактора с помощью гидрорукавов и разрывных быстро соединяющихся муфт. В комплект поставки катка разрывные муфты не входят! Гидрорукава соединяются с гидроцилиндром штуцерами. Каток присоединяется к трактору при помощи зацепа, который располагается на снице. В передней части сницы размещена стойка хранения.
Для транспортирования катка служат 6 колес. Колеса вращаются на конических роликовых подшипниках
| Тип | Полуприцепной |
| Мощность трактора | 175 л.с. |
| Ширина захвата, не более | 15,0 м |
| Масса катка конструктивная (±10%) | 8195 кг |
| Масса рабочего органа (большой) (±3%) | 432 кг |
| Масса рабочего органа (малый) (±3%) | 236 кг |
| Диаметр рабочих органов | 520 мм |
| Количество рабочих органов на валу | 121 шт |
| Количество рабочих секций/шарнирных частей | 9/7 шт |
| Ширина рабочих секций большая/малая, не менее | 2040/1055 мм |
| Перекрытие следа секций, не более | 60 мм |
| Скорость транспортная | до 10 км/ч |
| Скорость рабочая | до 10 км/ч |
| Дорожный просвет, не менее | 370 мм |
| Габаритные размеры в рабочем положении | |
| • длина (±100) | 7550 мм |
| • ширина (±70) | 16250 мм |
| • высота (±50) | 1350 мм |
| Габаритные размеры в транспортном положении | |
| • длина (±100) | 12600 мм |
| • ширина (±70) | 5000 мм |
| • высота (±50) | 2375 мм |
| Производительность за 1 час основного времени, не менее | 15 га/ч |
| Уплотнение почвы | до 1,2 г/см² |
| Крошение почвы, не менее (размер комков 25-40 мм) | 92 % |
| Глубина уплотнения | до 8 см |
| Срок эксплуатации, не менее | 8 лет |
