Каток кольчато-зубчатый ККЗ-9,2
- 1000
- Класс трактора:2,0...3,0
- Количество секций:5
- Масса агрегата (кг):3615
- Рабочая ширина (м):9
Наша организация доставляет весь товар на склад Клиента. Мы берем на себя: логистику, валютные операции, таможенные услуги.

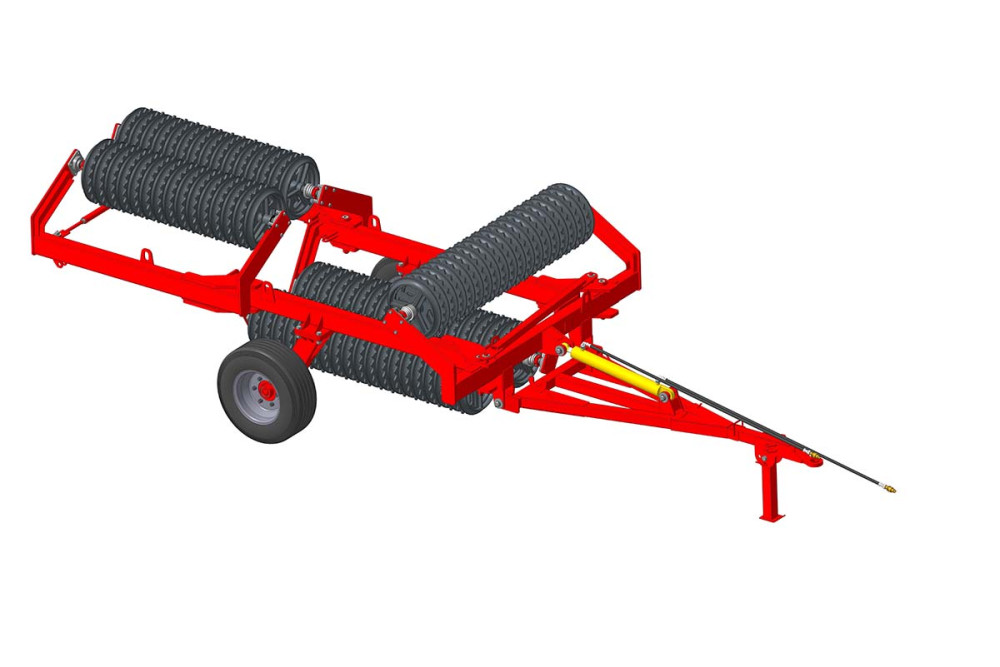

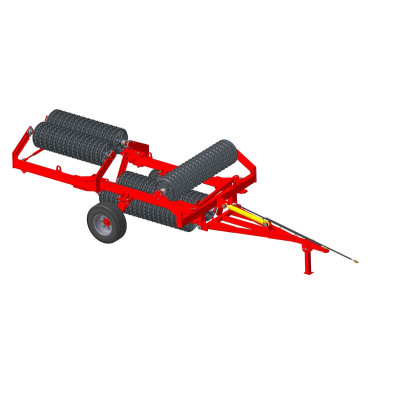

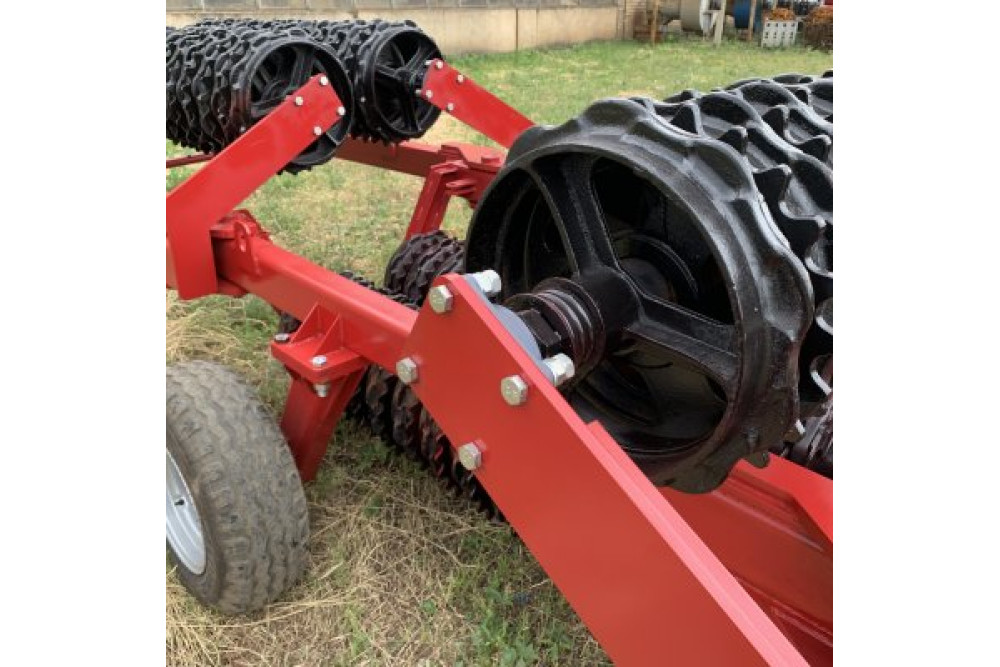

Кольчато-зубчатый каток ККЗ-9-01 (470мм), который создан с целью дробления почвенных комков, уничтожения корки земли, уплотнения грунта до 7 см глубины, а также рыхления поверхностного слоя грунта до 4 см глубины. После использования данного катка, поле покрывается мульчированным слоем почвы, что способствует задержанию влаги. Рабочими органами катка ККЗ-9-01(470мм) являются диски и кольца зубчатые, выполненные из литых чугунных дисков Ø470мм, марка стали СВЧ 20. Взаимное перемещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной почвы.

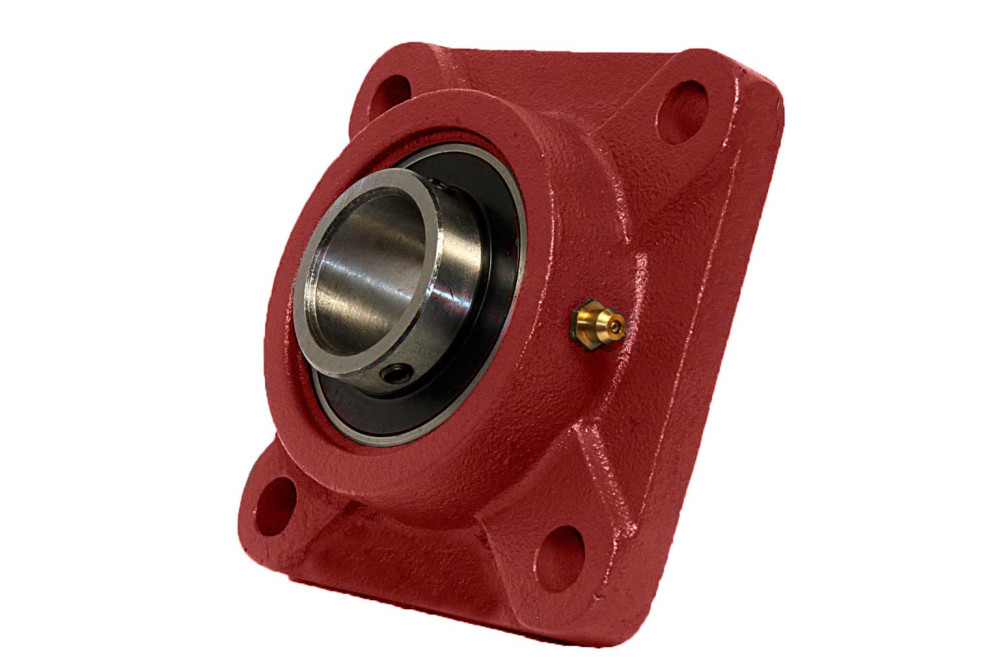

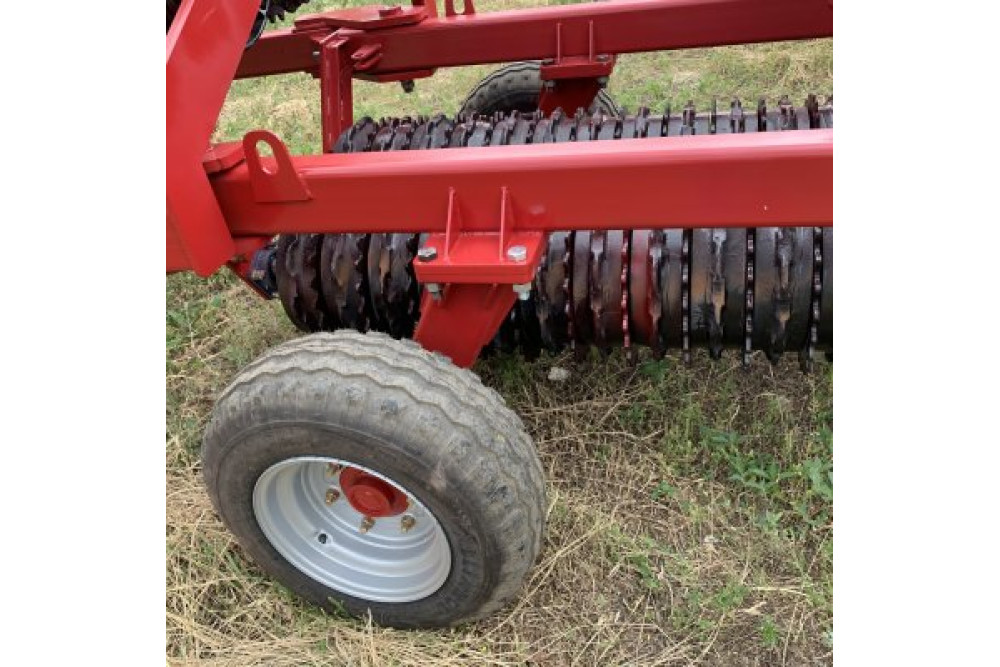

Основным элементом катка является шарнирная рама, на которой закреплены рабочие органы. Каток состоит из пяти рабочих секций, которые закреплены на раме. Рама катка изготовлена из профильной трубы 150х100х8мм. Рама катка и установленные на ней пластины, изготовлены из высокопрочной конструкционной стали марки 09Г2С. Подшипниковые узлы применяются европейских производителей с самоцентрацией в посадочном отверстии под вал, что позволяет при динамическом изгибе вала (наезд на препятствие) повторить в радиальной обойме (отыграть) изгиб, не нанеся ущерб подшипнику и валу.

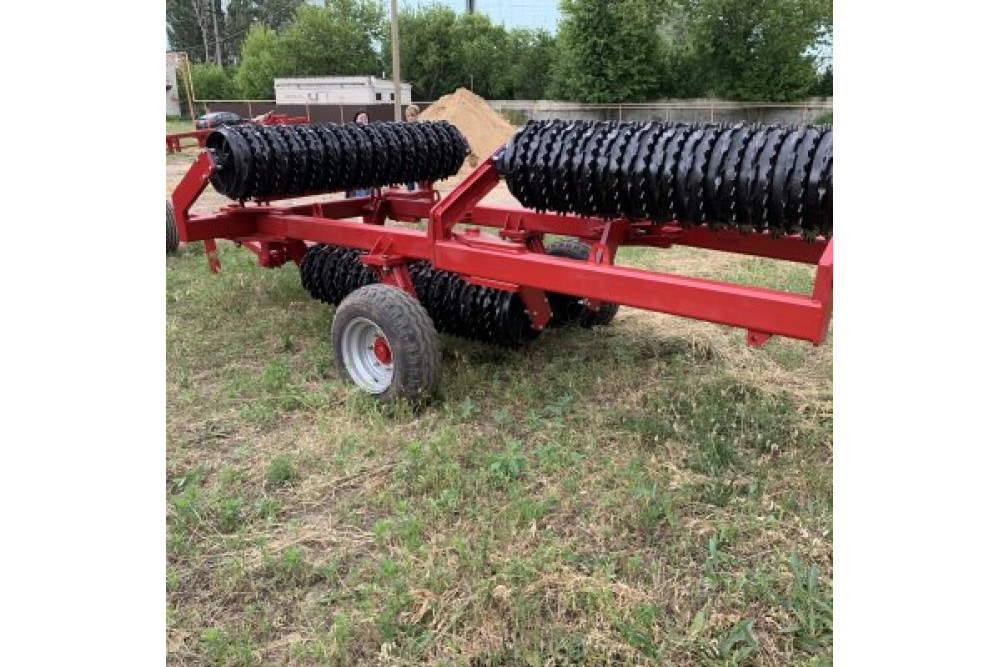

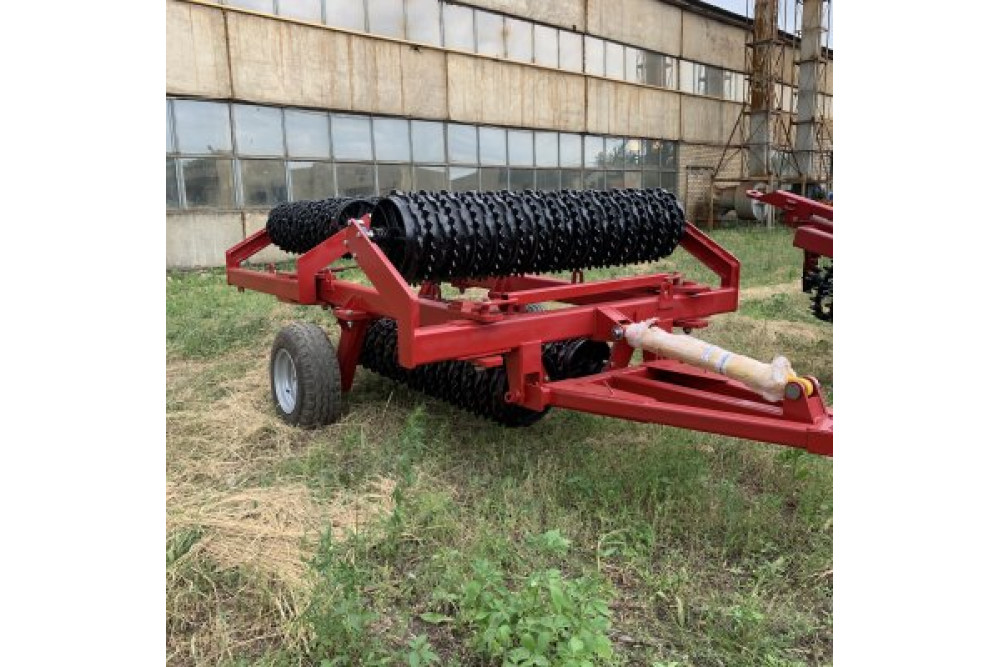

Импортные подшипники марки FKL 210, устанавливаются для данной серии узлов аналогичных агрегатов. Валы используются круглый Ø60 (марка стали 09Г2С), что позволяет валу испытывать огромные циклические - радиальные нагрузки без изменения его кривизны по всей длине и без износа поверхности. Все рабочие органы катков являются сменными и устанавливаются на одну и ту же раму. Конструкция обеспечивает возможность как раскладывание катка в рабочее положение, так и складывание в транспортное. Для предотвращения возможности самораскладывания, в транспортном положении сложенная рама фиксируется зацепом.
Для опрокидывания катка при переводе его в рабочее или транспортное положение служит гидроцилиндр марки ГЦ80.40.630.930.00.40.. Гидроцилиндр подключается к гидросистеме трактора с помощью двух гидрорукавов и разрывных быстро соединяющихся муфт.
В комплект поставки катка разрывные муфты не входят! Разрешенная транспортная ширина катка, позволяет безопасно транспортировать его по дорогам общего пользования. Каток кольчато-зубчатый ККЗ-9-01(470мм) Завода Автотехнологий станет отличным инструментом на вашем сельскохозяйственном производстве.
Тип | Полуприцепной |
Агрегатируется с трактором класса | 2,0…3,0 |
Масса катка конструктивная, не более | 3615 кг |
Дорожный просвет, не менее | 370 мм |
Рабочая скорость | До 10 км/ч |
Транспортная скорость, не более | 10 км/ч |
Габариты катка в рабочем положении | 9430х3480х960 мм |
Габариты катка в транспортном положении | 6470х2340х1610 мм |
Ширина захвата | 9 м |
Производительность за 1 час основного времени, не менее | 9 га/ч |
Количество секций | 5 шт |
Ширина рабочих секций (большая), не менее | 2040 мм |
Ширина рабочих секций (малая), не менее | 1630 мм |
Перекрытие следа секций | 60 мм |
Количество дисков, шт / масса 1 шт | 69 ∅470 мм | 25,3 кг |
Количество колец зубчатых, шт / масса 1 шт | 64 ∅480 мм | 9,5 кг |
Масса рабочего органа (большого): пустого/с водой (±3%) | 570±3% кг |
Масса рабочего органа (малого): пустого/с водой | 485 кг |
Уплотнение почвы | До 1,2 г/см² |
Крошение почвы | 90 % |
Среднесменное время технического обслуживания | 0,5 час |
Наработка на отказ | 150 час |
Количество обслуживающего персонала | 1 чел. |
Гарантийный срок эксплуатации | 12* месяцы |
Срок службы | До 8 лет |
