Каток водоналивной КВНП (720мм)
- 1000
- Класс трактора:1,4
- Количество секций:3
- Масса агрегата (кг):1400±1%
- Рабочая ширина (м):6

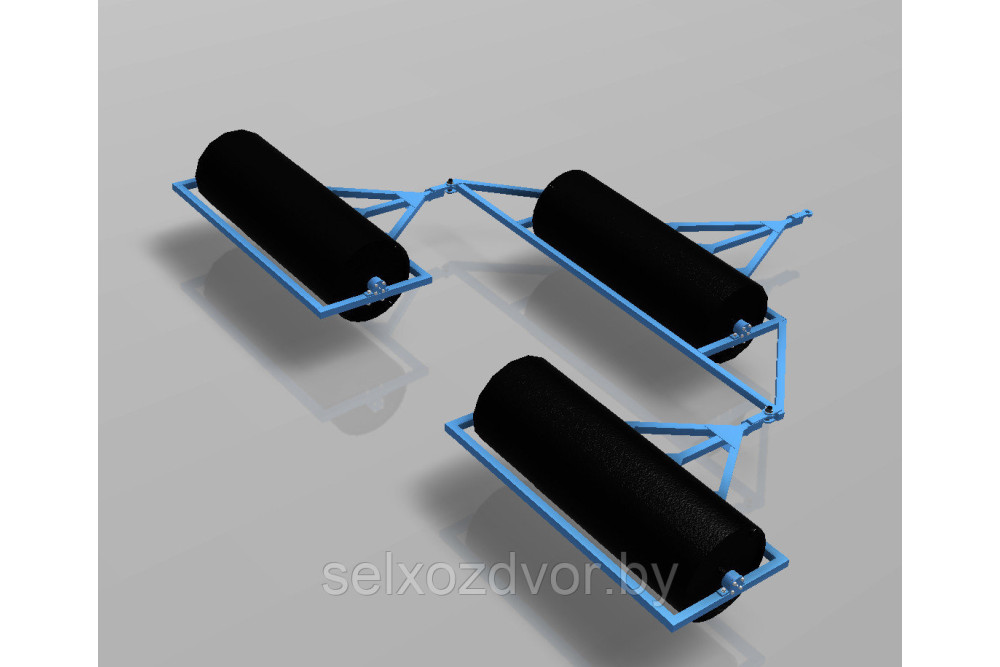

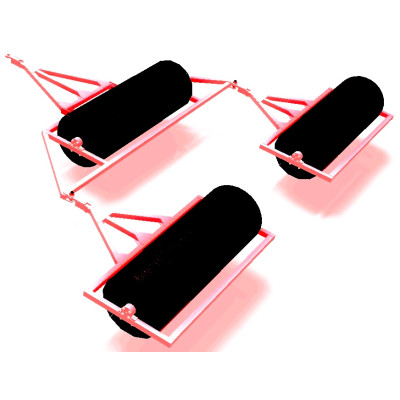

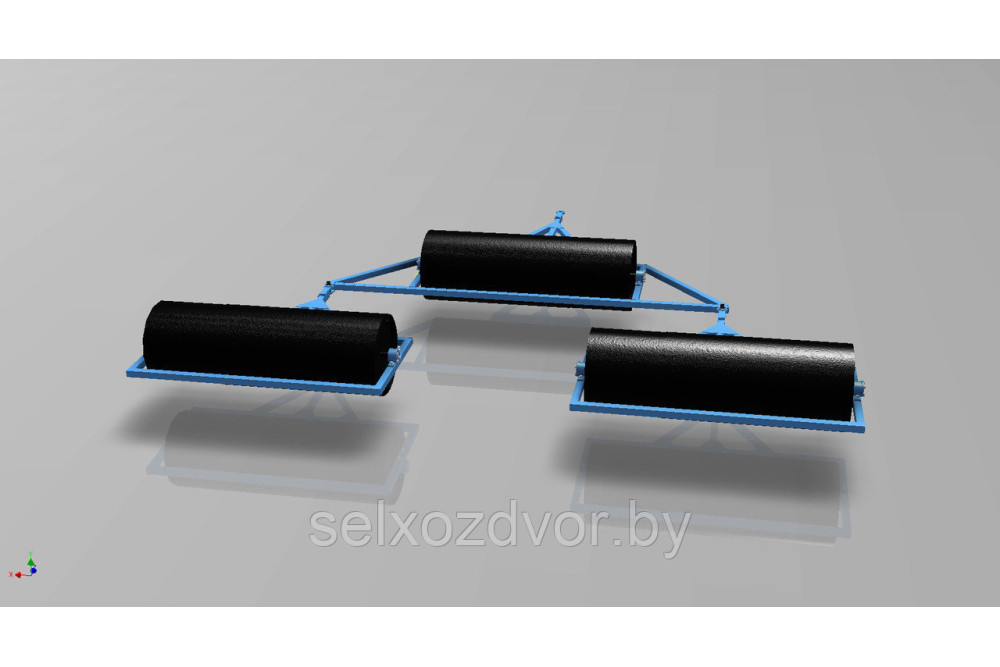

Каток водоналивной прицепной "КВНП" предназначен для разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7-14 см подповерхностного слоя почвы. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.
Послепосевное прикатывание - необходимая операция для влагозадерживания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.
Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.
Рабочими органами катка являются водоналивные катки.
Сцепка представляет собой сварную конструкцию из труб квадратного сече-ния, которая перемещается на двух колесах.
Жесткость сцепки достигается с помо-щью натяжения тяги стяжной муфтой. С одной стороны крюк муфты соединен с кронштейном тяги и проварен, а с другой он цепляется за кронштейн расположенный на снице рамы сцепки. В цилиндре муфты имеется отверстие, для удобства процесса натягивания. Чтобы достичь натяжения тяги, необходимо вставить инструмент в отверстие цилиндра и провернуть на 90о. Поскольку на крюке с одной стороны расположена резьба, за счет нее и происходит натяжение.
Центральная секция представляет собой сварную конструкцию, состоящую из труб квадратного сечения. Которые предназначены для крепления на ней рабочего органа, а также для сцепки с ведомыми секциями.
Задние секции также изготовлены из труб квадратного сечения, и представляют собой конструкцию с жестко приваренной сницей. Рабочие органы крепятся на секцию при помощи болтового соединения и кронштейна, в который вмонтированы два подшипника качения и манжета. Для смазки подшипника в крышке имеется масленка.
Сница центральной секции является съемной и крепится на раме при помощи пальцев. Сница представляет собой сварную конструкцию из труб квадратного сечения. В передней части сницы вварен зацеп для присоединения катка к сцепке.
Характеристики
| Тип | Прицепной |
| Агрегатируется с трактором класса | 1,4…2,0 |
| Масса машины, кг | 100 |
| • полная (сухая) в состоянии поставки | 1400±1% |
| • в рабочем состоянии (с водой) | 3700±3% |
| Габаритные размеры катка: |
| В рабочем положении, мм |
| • длина | 4780±50 |
| • ширина | 6200±50 |
| • высота | 720±50 |
| Размеры секций катка, мм |
| 1-Центральная секция, со съемной сницей: |
| • длина | 2774±50 |
| • ширина | 4000±50 |
| • высота | 720±50 |
| 2-Задняя секция: |
| • длина | 2110±50 |
| • ширина | 2292±50 |
| • высота | 720±50 |
| Ширина захвата, м | 6,0 |
| Производительность за 1 час основного времени , га/ч | До 7,0 |
| Количество секций, шт | 3 |
| Перекрытие следа секций, мм | 100 |
| Диаметр водоналивного катка, мм | 720 |
| Трудоемкость перевода в рабочее или транспортное положение, чел/ч | 1 |
| Продолжительность перевода агрегата из рабочего положения в положение дальнего транспорта и обратно, ч, не более | 1 |
| Количество точек смазки, шт -ежесменных | 6 |
| Трудоемкость ежесменного ТО, чел-ч | 0,1 |
| Коэффициент надежности выполнения технологического процесса, не менее | 0,98 |
| Среднесменное время технического обслуживания, ч | 0,3 |
| Коэффициент готовности с учетом: |
| - оперативного времени | 0,9 |
| - организационного времени | 0,9 |
| Количество обслуживающего персонала, чел. | 1 |
| Гарантийный срок эксплуатации, месяцы | 12* |
| Срок службы, лет | До 8 |
