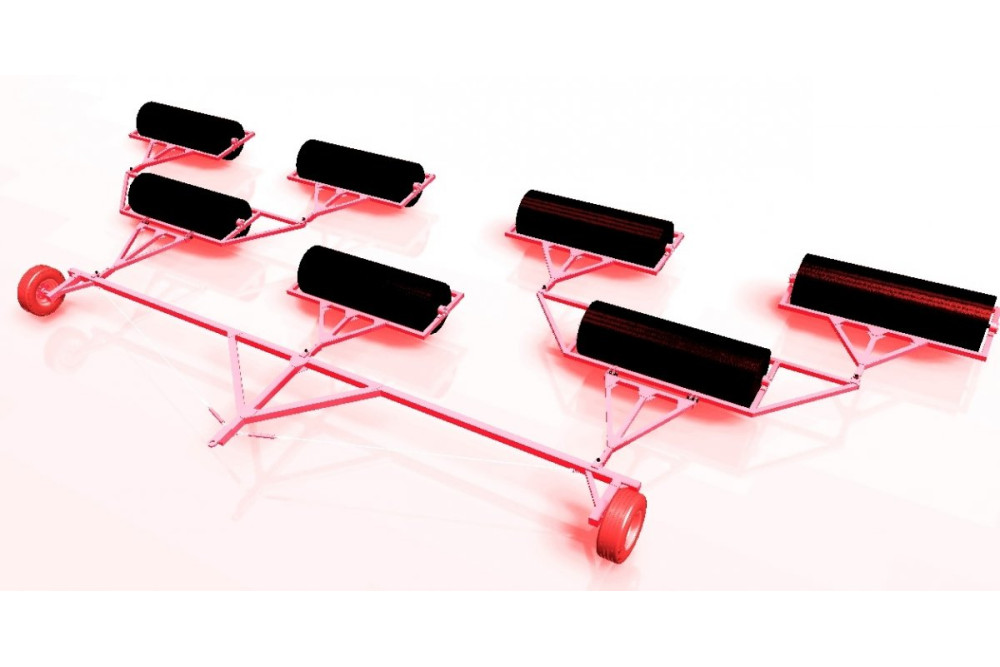

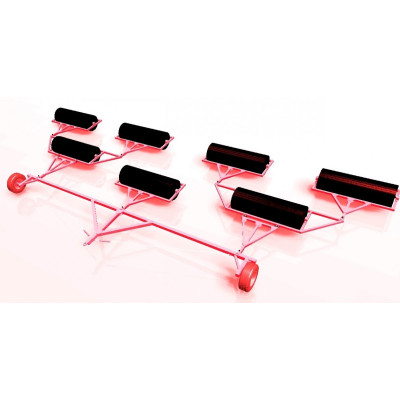

Каток водоналивной КВНП-14

Каток водоналивной прицепной "КВНП" предназначен для разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7-14 см подповерхностного слоя почвы. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.

Послепосевное прикатывание - необходимая операция для влагозадерживания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.

Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.

Рабочими органами катка являются водоналивные катки.

Сцепка представляет собой сварную конструкцию из труб квадратного сече-ния, которая перемещается на двух колесах.

Жесткость сцепки достигается с помо-щью натяжения тяги стяжной муфтой. С одной стороны крюк муфты соединен с кронштейном тяги и проварен, а с другой он цепляется за кронштейн расположенный на снице рамы сцепки. В цилиндре муфты имеется отверстие, для удобства процесса натягивания. Чтобы достичь натяжения тяги, необходимо вставить инструмент в отверстие цилиндра и провернуть на 90о. Поскольку на крюке с одной стороны расположена резьба, за счет нее и происходит натяжение.

Центральная секция представляет собой сварную конструкцию, состоящую из труб квадратного сечения. Которые предназначены для крепления на ней рабочего органа, а также для сцепки с ведомыми секциями.

Задние секции также изготовлены из труб квадратного сечения, и представляют собой конструкцию с жестко приваренной сницей. Рабочие органы крепятся на секцию при помощи болтового соединения и кронштейна, в который вмонтированы два подшипника качения и манжета. Для смазки подшипника в крышке имеется масленка.

Сница центральной секции является съемной и крепится на раме при помощи пальцев. Сница представляет собой сварную конструкцию из труб квадратного сечения. В передней части сницы вварен зацеп для присоединения катка к сцепке.
