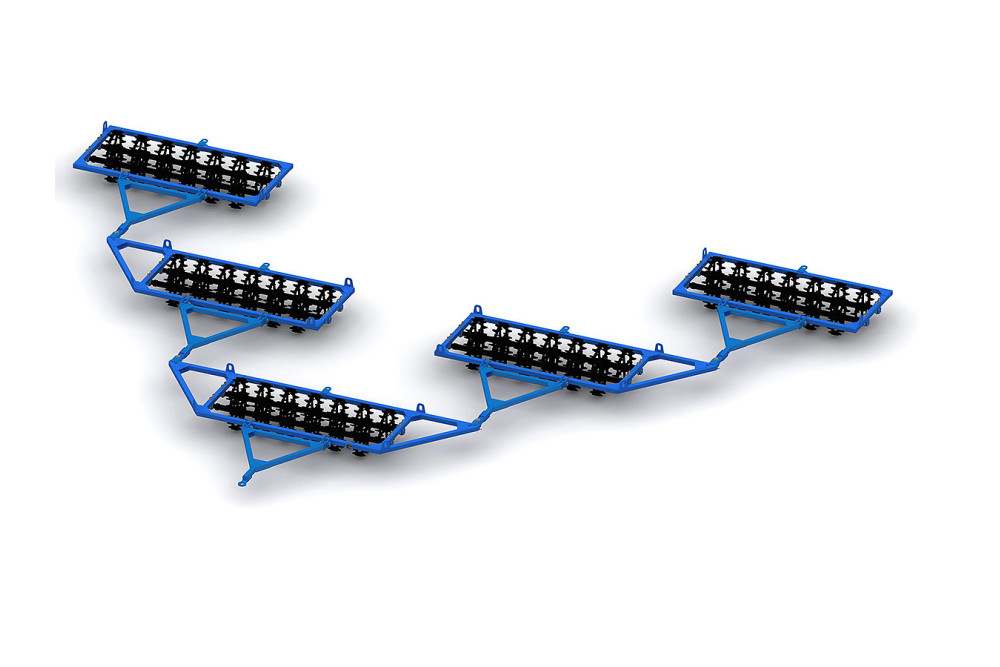

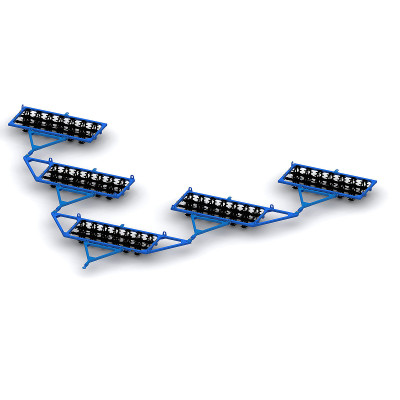

Кольчато-шпоровый каток 5ККШП-10 (520мм). Этот инструмент предназначен для операций перед и после посева, таких как прикатывание почвы, разрыхление верхнего слоя, утрамбовка и выравнивание земельного покрова. Каток способен раздробить комки почвы и уничтожить корку почвы. В процессе использования при пахоте, культивации, дисковании и бороновании каток создает слой почвы, способствующий сохранению влаги.
Каток применяется к использованию во всех почвенно-климатических зонах, кроме зоны горного земледелия. Каток представляет собой сборную, сварную конструкцию, состоящей из труб квадратного сечения 60х40. Каток состоит из центральной секции, к которой при помощи пальца, крепятся ведомые секции. Ведомые секции представляют собой конструкцию с жестко приваренной сницей.
Рабочий орган состоит из передней, двух средних и задних шарнирно-соединенных секций. Рабочие органы изготовлены из литых чугунных кольчато-шпоровых дисков Ø520мм, марка стали СВЧ 20. Диски собранные на круглом валу. Валы используются Ø60 (марка стали 09Г2С), что позволяет валу испытывать огромные циклические - радиальные нагрузки без изменения его кривизны по всей длине и без износа поверхности.

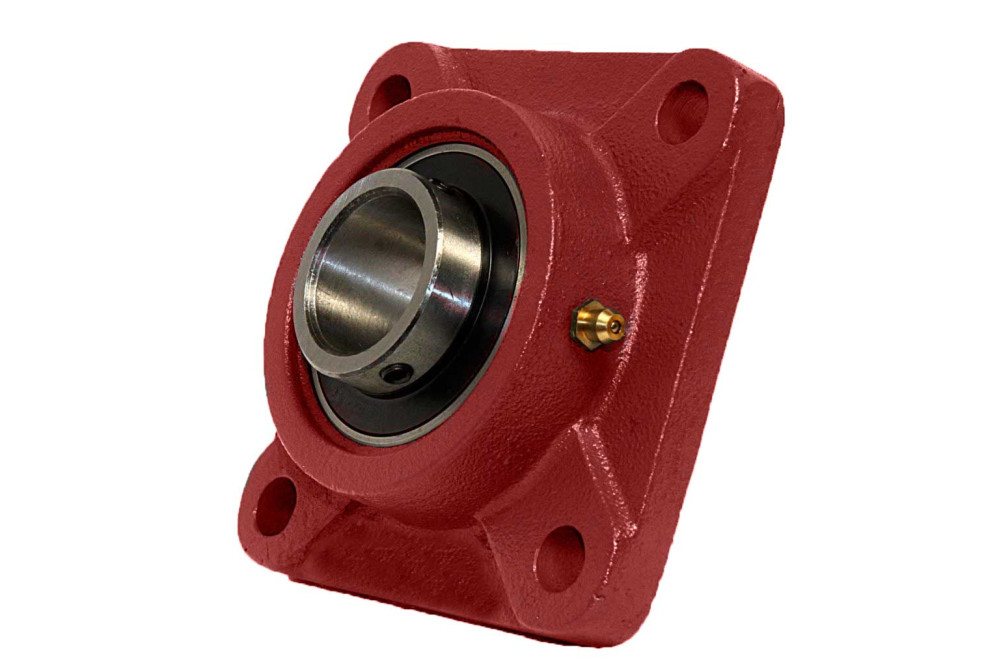

Рабочие органы крепятся на секцию при помощи хомута и подшипникового узла , в который впрессована втулка скольжения, не требующая смазки. Для выполнения погрузочно-разгрузочных работ при транспортировании секций катка на раме предусмотрены монтажные петли. Простота конструкции катка обеспечивает надежную работу, простоту в обслуживании, быстрое агрегатирование с трактором.
При движении катка секции рабочих органов перекатываются по поверхности поля, стабильно выдерживают глубину обработки и равномерного воздействия на поверхностный слой почвы, вследствие чего происходит прикатывание почвы, разрыхление верхнего и уплотнение поверхностного слоя почвы, разбивка комьев, разрушение корки почвы, что способствует образованию влагосберегающего слоя почвы
| Тип | Прицепной |
| Агрегатируется с трактором класса | 1,4…2,0 |
| Масса машины (±1%) | 2700±1% кг |
| Рабочая скорость | до 12 км/ч |
| Габаритные размеры катка в рабочем положении, мм | |
| • длина (±50) | 7775±50 мм |
| • ширина (±50) | 10230±50 мм |
| • высота (±10) | 520±10 мм |
| Размеры секций катка, мм | |
| 1-Центральная рамы, со сницей: | |
| • длина (±50) | 2617±50 мм |
| • ширина (±50) | 4038±50 мм |
| • высота (±10) | 520±10 мм |
| 2-Средняя рамы, со сницей: | |
| • длина (±50) | 2680±50 мм |
| • ширина (±50) | 3220±50 мм |
| • высота (±10) | 520±10 мм |
| 3-Задняя рамы, со сницей: | |
| • длина (±50) | 2672±50 мм |
| • ширина (±50) | 2390±50 мм |
| • высота (±10) | 520±10 мм |
| Ширина захвата, не менее | 10,0 м |
| Производительность за 1 час основного времени, не менее | 10 га/ч |
| Количество секций | 5 шт |
| Перекрытие следа секций | 120 мм |
| Диаметр | 520 мм |
| Трудоемкость перевода в рабочее или транспортное положение | 1 чел/ч |
| Продолжительность перевода агрегата, не более | 1 ч |
| Трудоемкость ежесменного ТО | 0,1 чел-ч |
| Коэффициент надежности, не менее | 0,98 |
| Среднесменное время технического обслуживания | 0,3 ч |
| Коэффициент готовности с учетом: | |
| - оперативного времени | 0,9 |
| - организационного времени | 0,9 |
| Количество обслуживающего персонала | 1 чел. |
| Гарантийный срок эксплуатации | 12* месяцы |
| Срок службы | До 8 лет |
