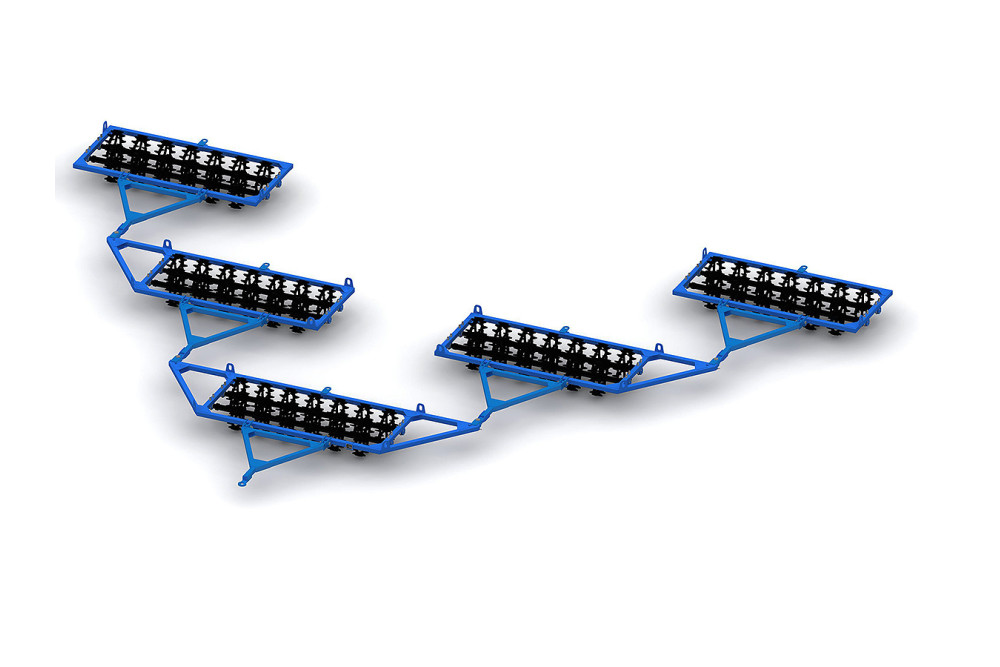

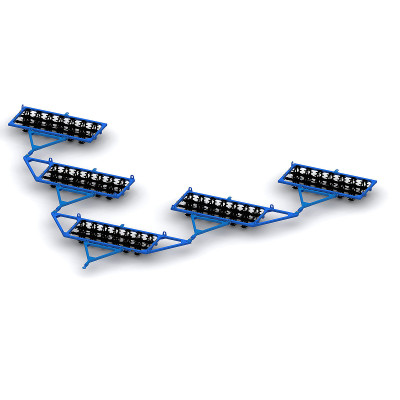

Кольчато-шпоровый каток 7ККШП-14 (520мм), созданный специально для аграрного сектора. Этот инструмент успешно справляется с множеством задач: он прекрасно подготавливает почву до и после посева, рыхлит, уплотняет и выравнивает ее поверхность, разрушает корку и комья земли. Дополнительным бонусом является создание влагосберегающего слоя почвы в процессе вспашки, культивации, дискования и боронования.
Каток применяется к использованию во всех почвенно-климатических зонах, кроме зоны горного земледелия. Каток представляет собой сборную, сварную конструкцию, состоящей из труб квадратного сечения 60х40. Каток состоит из центральной секции, к которой при помощи пальца, крепятся ведомые секции. Ведомые секции представляют собой конструкцию с жестко приваренной сницей.
Рабочий орган состоит из передней, двух средних и задних шарнирно-соединенных секций. Рабочие органы изготовлены из литых чугунных кольчато-шпоровых дисков Ø520мм, марка стали СВЧ 20. Диски собранные на круглом валу. Валы используются Ø60 (марка стали 09Г2С), что позволяет валу испытывать огромные циклические - радиальные нагрузки без изменения его кривизны по всей длине и без износа поверхности.

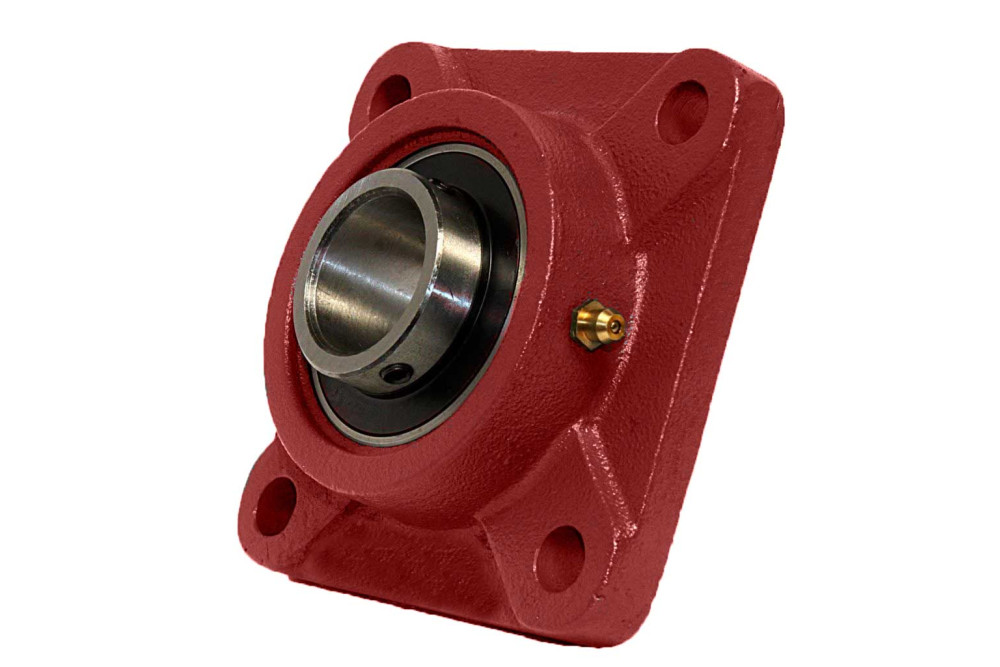

Рабочие органы крепятся на секцию при помощи хомута и подшипникового узла , в который впрессована втулка скольжения, не требующая смазки. Для выполнения погрузочно-разгрузочных работ при транспортировании секций катка на раме предусмотрены монтажные петли.
Простота конструкции катка обеспечивает надежную работу, простоту в обслуживании, быстрое агрегатирование с трактором. При движении катка секции рабочих органов перекатываются по поверхности поля, стабильно выдерживают глубину обработки и равномерного воздействия на поверхностный слой почвы, вследствие чего происходит прикатывание почвы, разрыхление верхнего и уплотнение поверхностного слоя почвы, разбивка комьев, разрушение корки почвы, что способствует образованию влагосберегающего слоя почвы
| Тип | Прицепной |
| Агрегатируется с трактором класса | 5 |
| Масса катка, кг | |
| • полная (сухая) (±1%) | 4000±1% кг |
| • в рабочем состоянии (±3%) | 9300±3% кг |
| Рабочая скорость | до 12 км/ч |
| Габаритные размеры сцепки и катков в рабочем положении, мм | |
| • длина (±50) | 6550±50 мм |
| • ширина (±50) | 14160±50 мм |
| • высота (±50) | 750±50 мм |
| Размеры сцепки катков, мм | |
| 1 – Сцепка: | |
| • длина (±50) | 1960±50 мм |
| • ширина (±50) | 9350±50 мм |
| • высота (±50) | 750±50 мм |
| 2 - Центральная секция, со съемной сницей: | |
| • длина (±50) | 2774±50 мм |
| • ширина (±50) | 4000±50 мм |
| • высота (±50) | 720±50 мм |
| 3 - Задняя секция: | |
| • длина (±50) | 2110±50 мм |
| • ширина (±50) | 2292±50 мм |
| • высота (±50) | 720±50 мм |
| Ширина захвата | 14,0 м |
| Производительность за 1 час основного времени, не менее | 14 га/ч |
| Количество секций | 7 шт |
| Перекрытие следа секций | 80 мм |
| Диаметр | 720 мм |
| Количество точек смазки, ежесменных | 14 шт |
| Гарантийный срок эксплуатации | 12* месяцы |
| Срок службы | До 8 лет |
