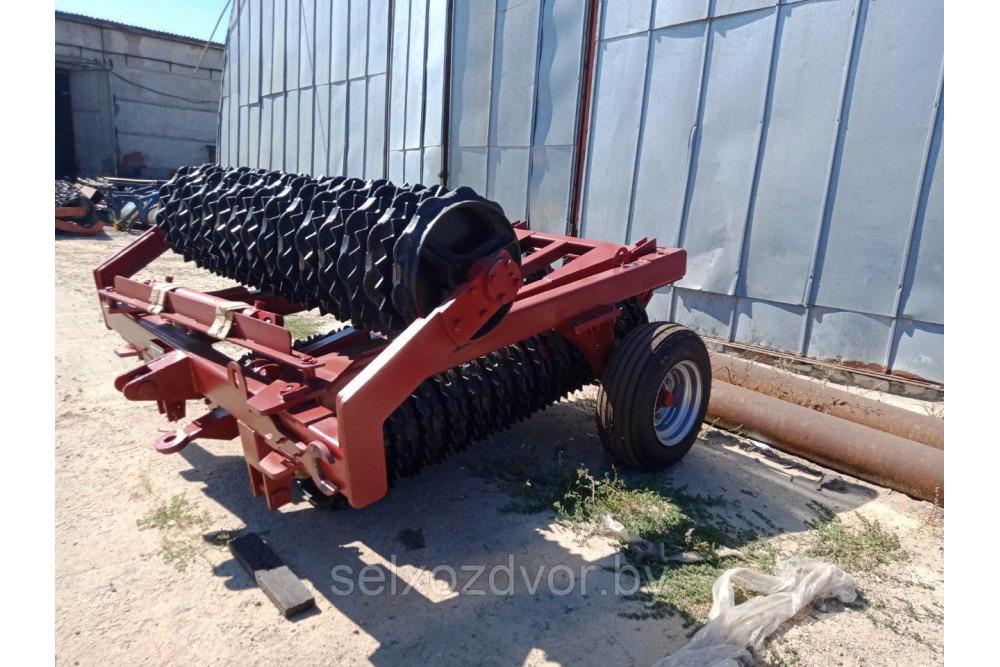

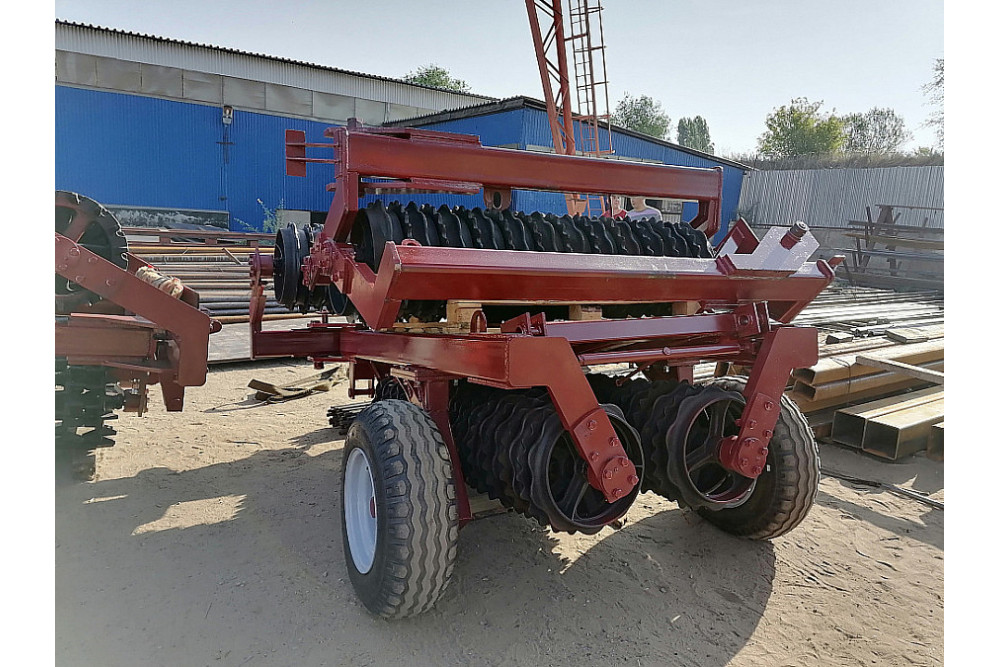

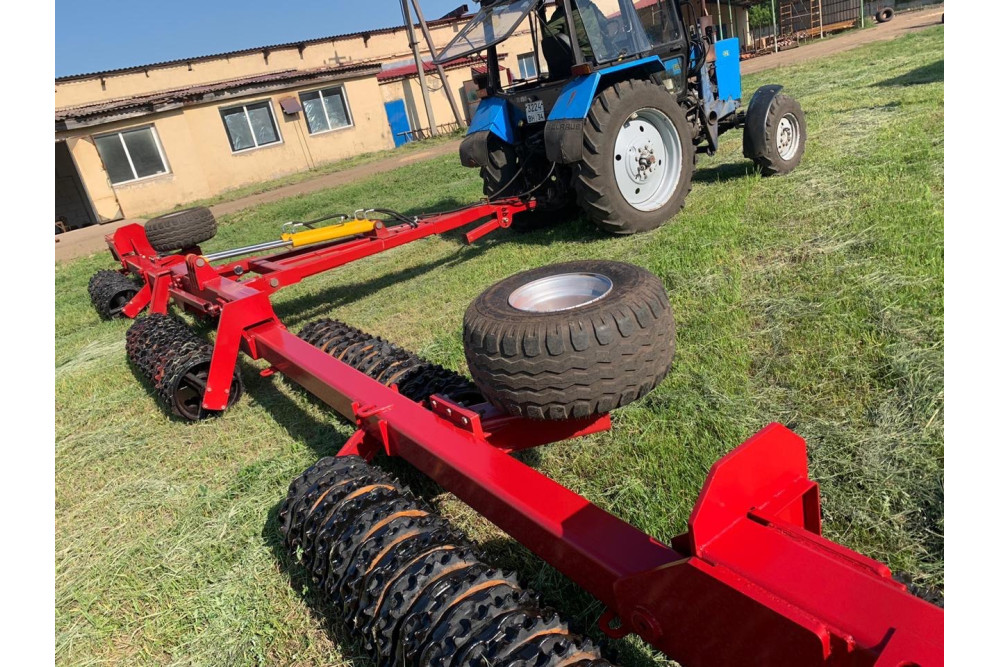

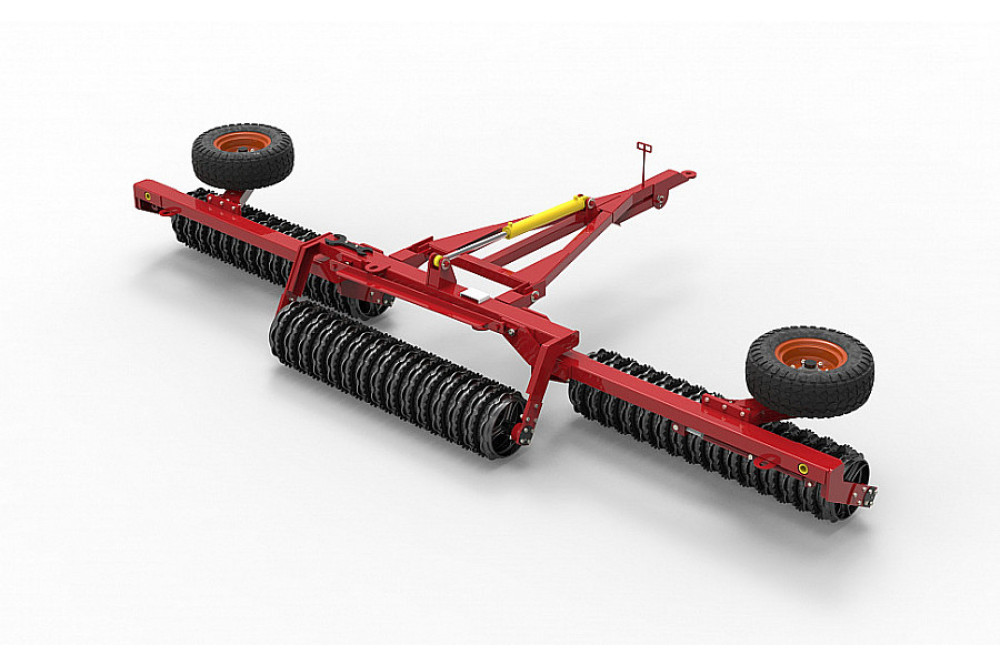

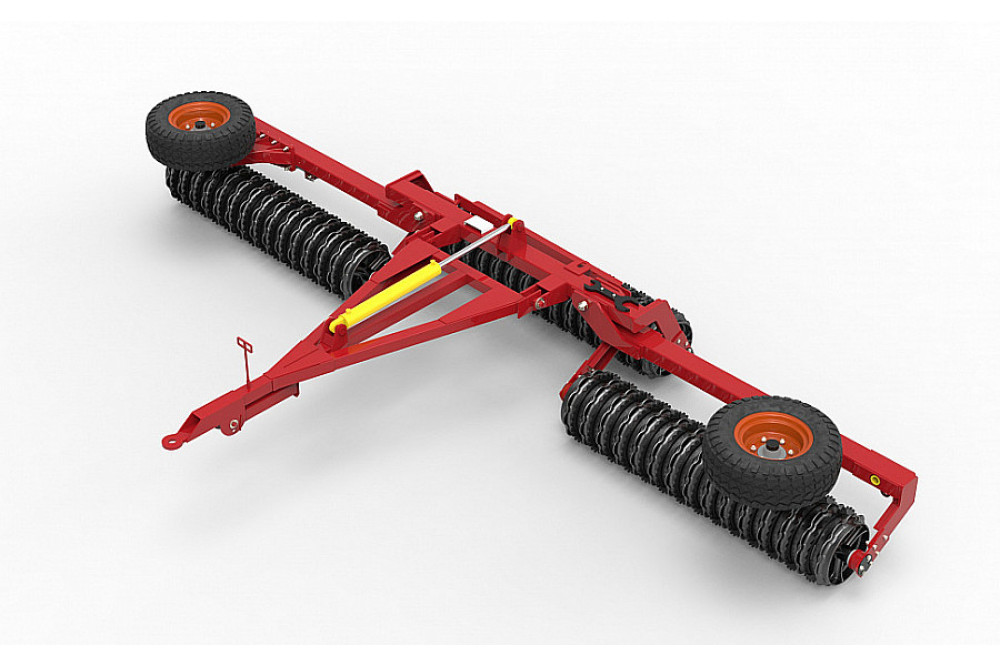

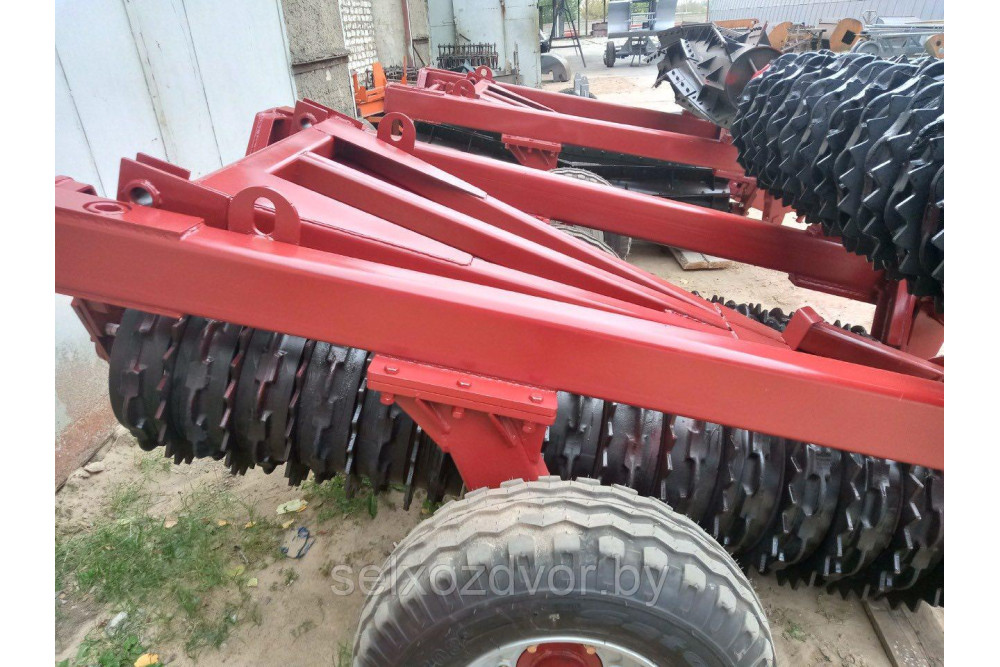

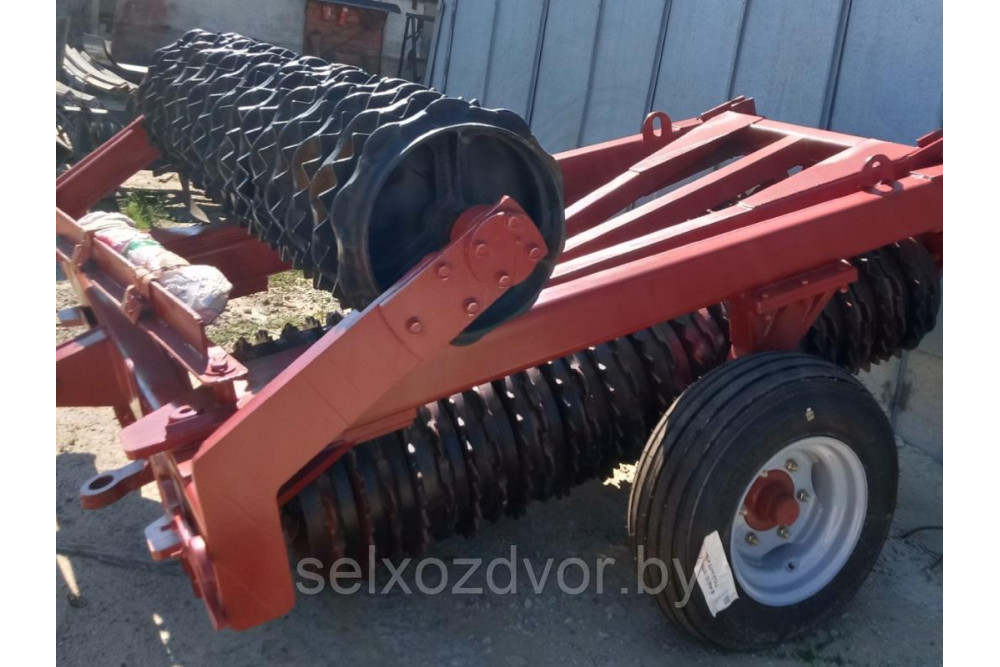

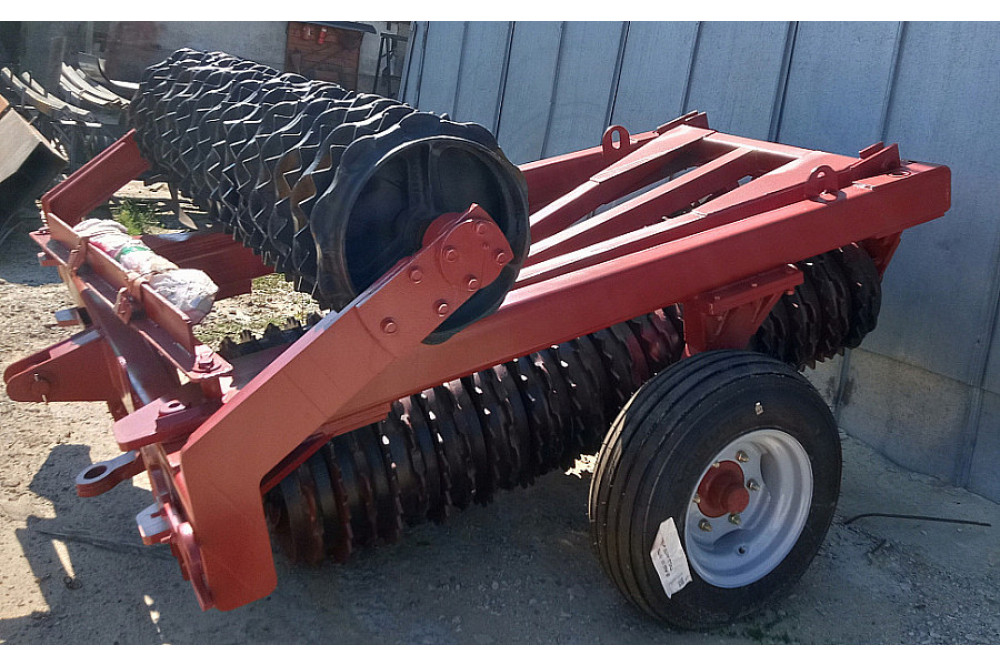

Каток зубчато-кольчатый КЗК
- 1000
- Класс трактора:1,4...3,0
- Количество секций:3
- Масса агрегата (кг):2900±1%
- Рабочая ширина (м):6
Наша организация доставляет весь товар на склад Клиента. Мы берем на себя: логистику, валютные операции, таможенные услуги.

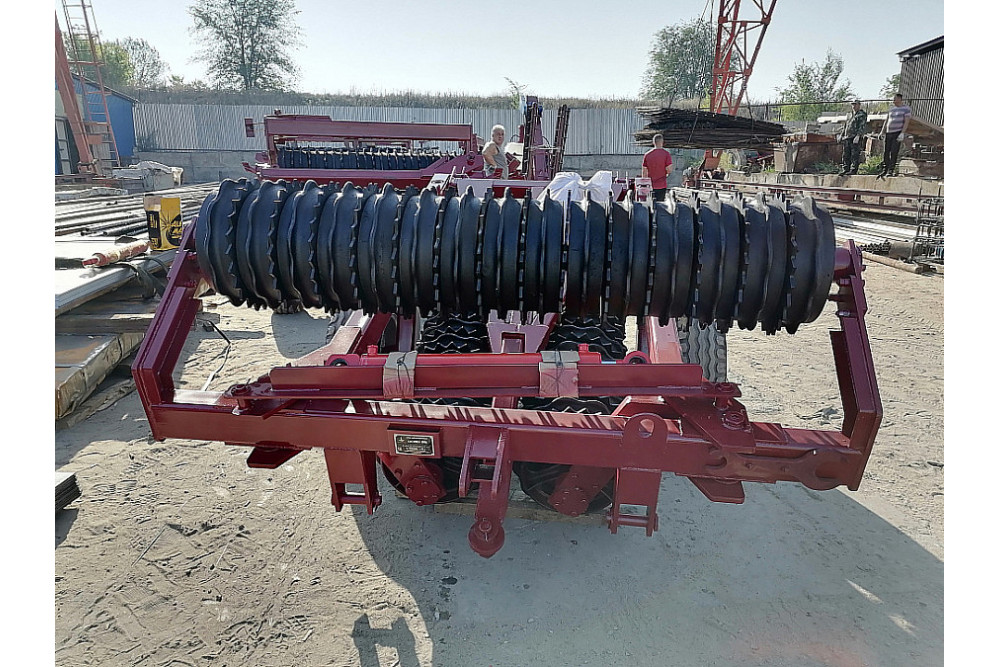

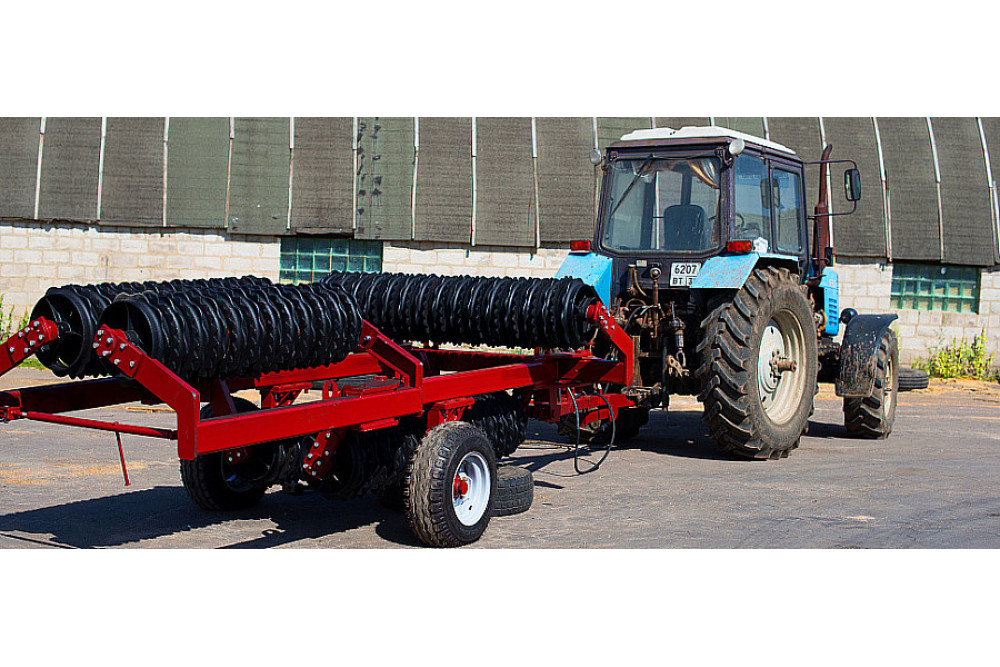

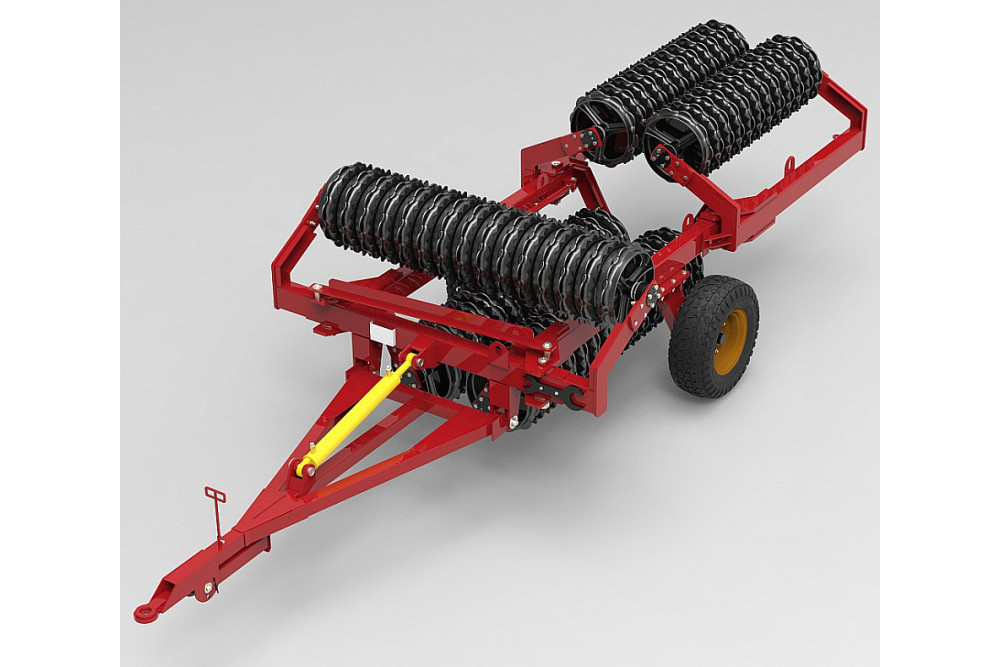

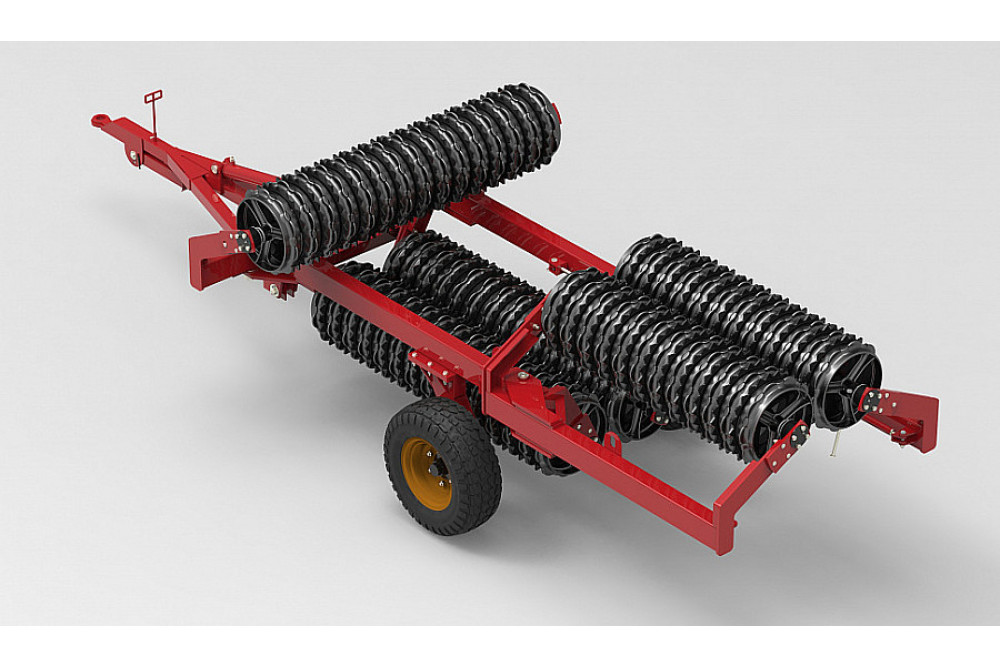

КЗК-6У — это зубчато-кольчатый каток, который служит для разбивания комков земли, уничтожения корки почвы, уплотнения земли на глубину до 7 см и рыхления верхнего слоя земли на 4 см. В результате такого прокатывания, поле приобретает слой мульчи, который способствует удержанию влаги.
Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли и выравнивания поверхности поля, а также для уплотнения почвы, что особенно необходимо перед посевом сельскохозяйственных культур.
Данная операция снижает проскальзывание и углубление в почву опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян. Послепосевное прикатывание - необходимая операция для влагозадержания и обеспечения контакта семян с почвой.
Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.

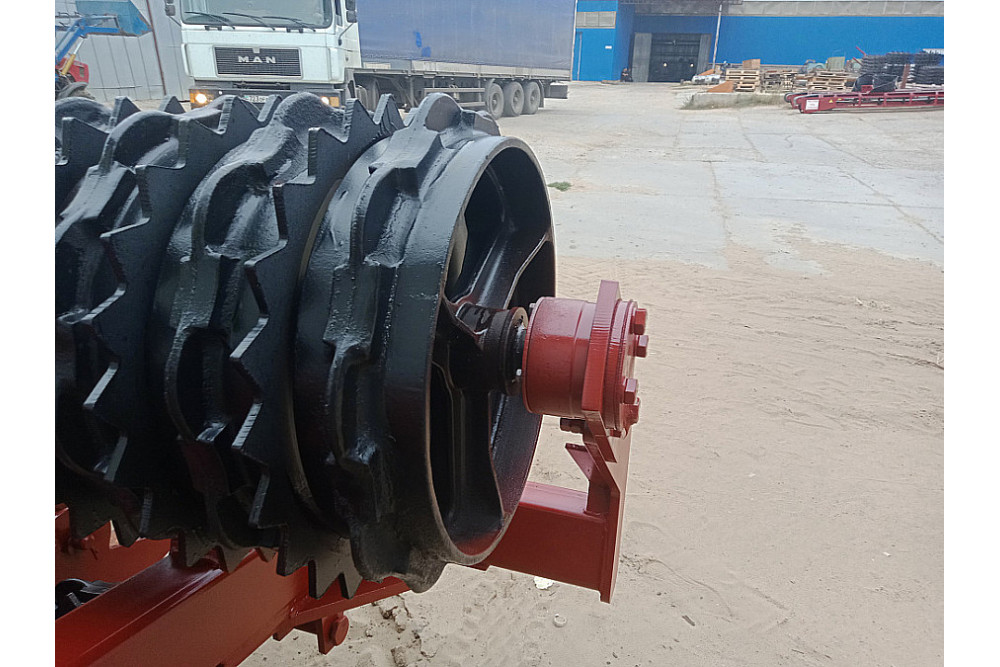

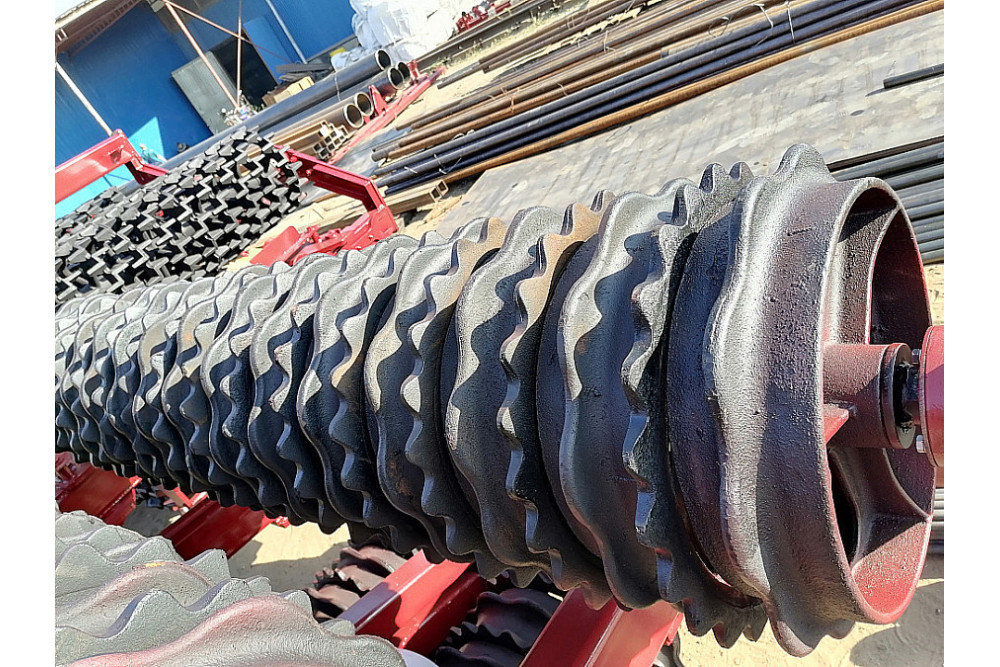

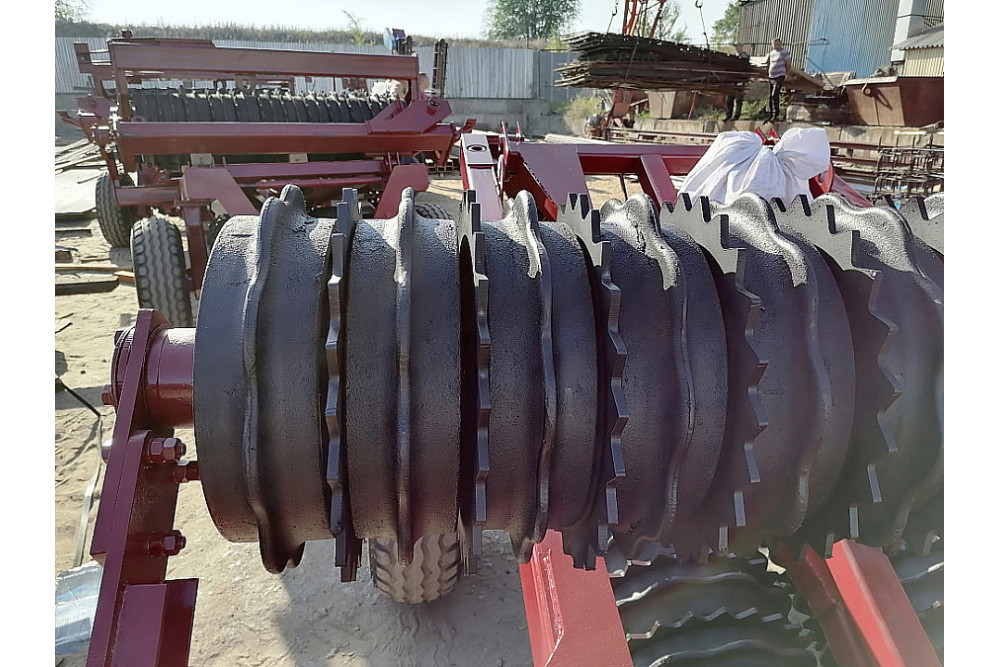

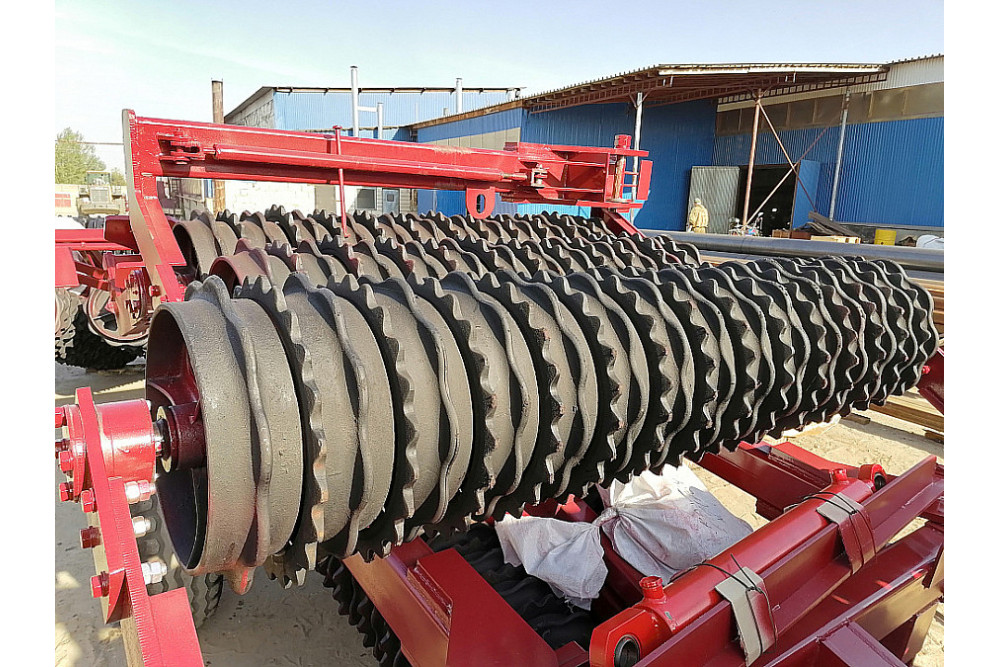

Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия. Рабочими органами катка являются диски и кольца зубчатые. Взаимное перемещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной. почвы.
Наименования параметра | Значение |
Модель катка | КЗК-6У-03; КЗК-6У-04 |
Тип | Полуприцепной |
Агрегатируется с трактором класса | 1.4 ... 3.0 |
Масса катка Æ470 мм, кг, не более | 2900±1% |
Масса катка Æ520 мм, кг, не более | 3600±1% |
Дорожные просвет, мм., не менее | 370 |
Рабочая скорость, км/ч | До 10 |
Транспортная скорость, км/ч | 20 |
Габаритные размеры катка: в рабочем положении, мм | |
- длина | 3482±50 |
- ширина | 6300±50 |
- высота | 960±50 |
В транспортном положении, мм | |
- длина | 4920±50 |
- ширина | 2340±50 |
- высота | 1600±50 |
Ширина захвата, м | 6,0 |
Производительность за 1 час основного времени , га/ч | 6,0 |
Количество секций, шт | 3 |
Ширина рабочих секций, мм | 2040 |
Перекрытие следа секций, мм | 80 |
Количество дисков Æ470, шт (КЗК-6У-03) | 45 |
Количество колец зубчатых Æ480, шт(КЗК-6У-03) | 42 |
Количество дисков Æ520, шт (КЗК-6У-04) | 45 |
Количество колец зубчатых Æ530, шт(КЗК-6-04) | 42 |
Масса диска Æ470, кг (КЗК-6У -03) | 28,5 |
Масса зубчатого кольца Æ480, кг (КЗК-6У -03) | 11,2 |
Масса диска Æ520, кг (КЗК-6У -04) | 31,0 |
Масса зубчатого кольца Æ530, кг (КЗК-6У -04) | 15,5 |
Уплотнение почвы, г/см2 | До 1,2 |
Крошение почвы % | 100 |
Размер комков почвы, см | 3 ... 4 |
Трудоемкость перевода в рабочее или транспортное положение, чел/ч | 0,3 |
Количество обслуживающего персонала, чел. | 1 |
Гарантийный срок эксплуатации, месяцы | 12* |
Срок службы, лет | До 8 |

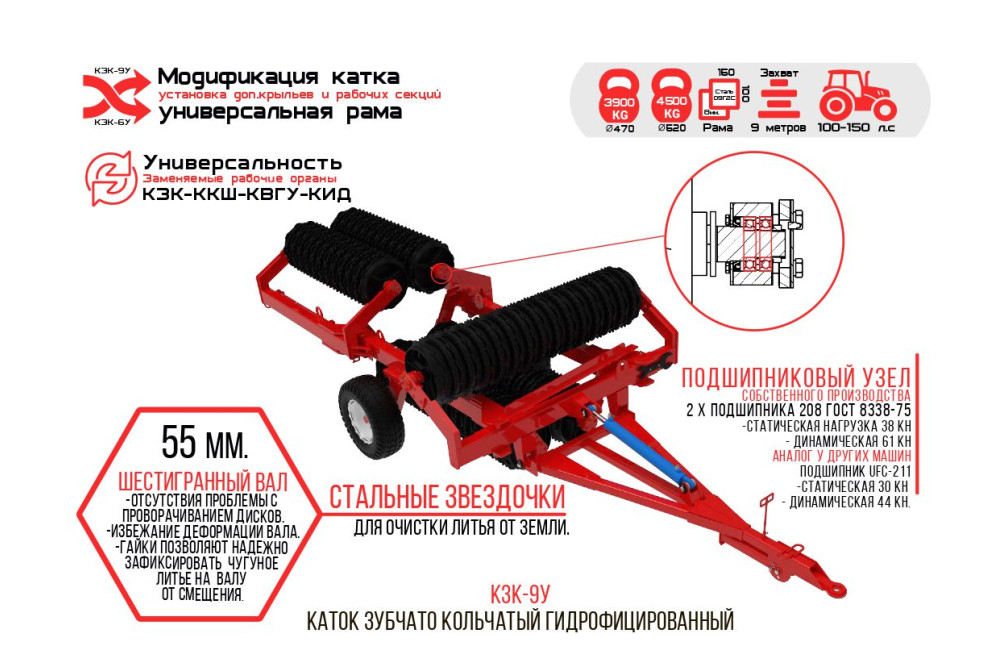

Катки зубчато кольчатые: КЗК-9.2У; используется для предпосевного и послепосевного прикатывания почвы в процессе выращивания злаков, рапса, свеклы, некоторых других овощей, для измельчения поверхностной почвенной корки и частичного выравнивания вспаханного поля. Каток работает при влажности 12-25%, твердость почвы в обработанном слое от 0,25 до 0,6 МПа. Отличительные особенности: за счет собственных транспортных колес позволяет быстро переезжать с поля на поле и на значительные расстояния; надежные узлы; возможность складывать в менее габаритное состояние для дальних перевозок и компактного хранения;

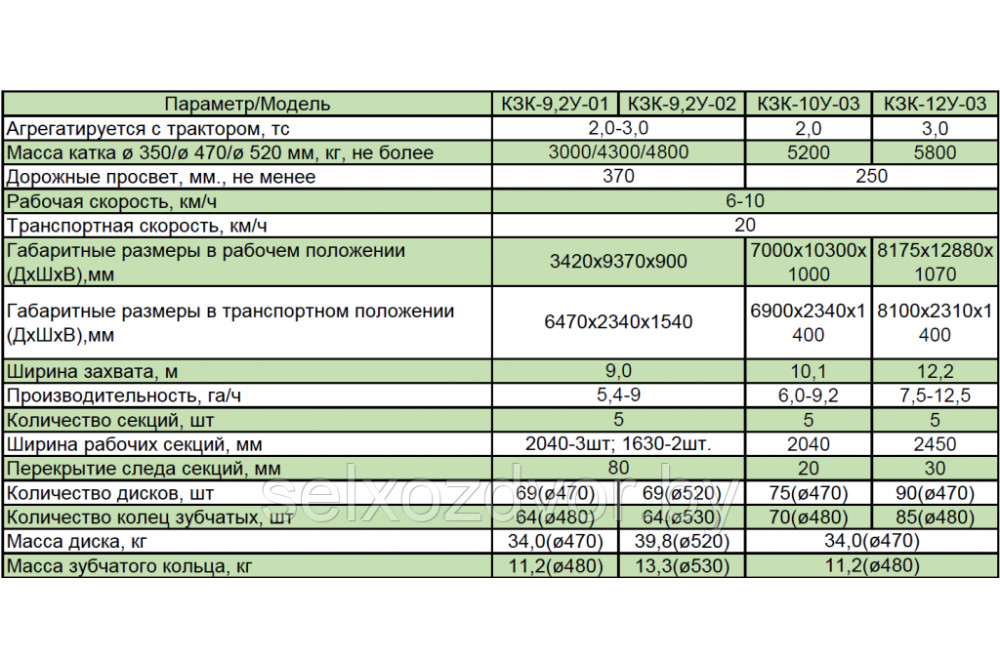

Наименования параметра | Значение |
Модель катка | КЗК-9,2У-03, КЗК-9,2У-04 |
Тип | Полуприцепной |
Агрегатируется с трактором класса | 1.4 ... 3.0 |
Масса катка Æ470 мм, кг, не более | 4300±1% |
Масса катка Æ520 мм, кг, не более | 4500±1% |
Дорожные просвет, мм., не менее | 370 |
Рабочая скорость, км/ч | До 10 |
Транспортная скорость, км/ч | 20 |
Габаритные размеры катка: в рабочем положении, мм | |
- длина | 3482±50 |
- ширина | 9370±50 |
- высота | 960±50 |
В транспортном положении, мм | |
- длина | 6470±50 |
- ширина | 2340 50 |
- высота | 1600±50 |
Ширина захвата, м | 9,2 |
Производительность за 1 час основного времени , га/ч | 9,0 |
Количество секций, шт | 5 |
Ширина рабочих секций, мм | 2040-3шт; 1630-2шт; |
Перекрытие следа секций, мм | 80 |
Количество дисков Æ470, шт (КЗК-6У-03) | 69 |
Количество колец зубчатых Æ480, шт(КЗК-6У-03) | 64 |
Количество дисков Æ520, шт (КЗК-6У-04) | 69 |
Количество колец зубчатых Æ530, шт(КЗК-6-04) | 64 |
Масса диска Æ470, кг (КЗК-6У -03) | 28,5 |
Масса зубчатого кольца Æ480, кг (КЗК-6У -03) | 11,2 |
Масса диска Æ520, кг (КЗК-6У -04) | 31,0 |
Масса зубчатого кольца Æ530, кг (КЗК-6У -04) | 15,5 |
Уплотнение почвы, г/см2 | До 1,2 |
Крошение почвы % | 100 |
Размер комков почвы, см | 3 ... 4 |
Трудоемкость перевода в рабочее или транспортное положение, чел/ч | 0,3 |
Количество обслуживающего персонала, чел. | 1 |
Гарантийный срок эксплуатации, месяцы | 12* |
Срок службы, лет | До 8 |
Настоящее руководство по эксплуатации представляет Вам основную информацию по изучению устройства, регулировки, технического обслуживания и эксплуатации катка зубчато-кольчатого КЗК-12УМ.
Необходимое давление в гидросистеме трактора 16 МПа (160атм.) Назначение и область применения катка Каток зубчато-кольчатый КЗК-12УМ предназначены для дробления комьев, разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см поверхностного слоев почвы. При прикатывании почвы до посева каток выравнивает поверхность поля, разбивает комки и уплотняет слишком рыхлую, почву. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.
Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли при прикатывании кольчато-зубчатыми и кольчато-шпоровыми катками, а также выравнивания поверхности поля и для уплотнения почвы, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и углубление опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян. Послепосевное прикатывание - необходимая операция для влагозадержания и обеспечения контакта семян с почвой.
Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах. Катки предназначены для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия. Рабочими органами катка КЗК-12УМ являются диски и кольца зубчатые.
Взаимное перемещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной почвы. Рабочими органами катка кольчато-шпорового КШКУ-12М являются шпоровые кольца, а у катка водоналивного гидрофицированного КВГУ-12УМ – цилиндры, изготовленные из стали. Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта (рисунок 3,4). Агрегатирование катка осуществляется с тракторами класса 2,0 ... 3,0, оборудованными исправной гидросистемой.
При необходимости проведения прикатывания посевов с твердостью почвы менее 0,9 МПа рекомендуется использовать катки других марок (с меньшей степенью уплотнения). Каток предназначен для работы в условиях: диапазон температур почвы - от 0 °С до +30 °С; влажность почвы в обрабатываемом слое - от 14 % до 23 %; твердость почвы в обрабатываемом слое - не более 0,4 МПа; гребнистость поверхности почвы (высота гребней) - не более 80 мм; на поле не должно быть скоплений пожнивных остатков.
Не рекомендуется применять каток на вспушенных почвах с содержанием пыльной фракции (частички размерами до 0,5 мм) больше 20%. Каток агрегатируется с тракторами тягового класса 2,0-3,0 (Беларус-1221, Беларус-1523, Т-150К, ДТ-75 и др.)
Наименования параметра | Значение | |
Модель катка | КЗК-12УМ-03 | КЗК-12УМ-04 |
Тип | Полуприцепной | Полуприцепной |
Агрегатируется с трактором класса | 3,0 ... 4,0 | 3,0 ... 4,0 |
Масса катка КЗК-12У-04, кг, не более | 5970±1% | 6740±1% |
Дорожные просвет, мм. не менее | 250 | 250 |
Рабочая скорость, км/ч | 6-10 | 6-10 |
Транспортная скорость, км/ч, не более | 20 | 20 |
Габаритные размеры катка: в рабочем положении, мм | ||
- длина | 2700±50 | 2700±50 |
- ширина | 2400±50 | 2400±50 |
- высота | 2789±50 | 2789±50 |
В транспортном положении, мм | ||
- длина | 13830±50 | 13830±50 |
- ширина | 2400±50 | 2400±50 |
- высота | 2789±50 | 2789±50 |
Ширина захвата, м | 12,4 | 12,4 |
Производительность за 1 час основного времени, га/ч | До 12 | До 12 |
Количество секций, шт. | 7 | 7 |
Ширина рабочих секций, мм | 2040-3 шт; 1630-4 шт. |
2040-3 шт; 1630-4 шт. |
Перекрытие следа секций, мм | 20 | 20 |
Количество дисков, шт. | 93 | 93 |
Количество колец зубчатых, шт. | 87 | 87 |
Диаметр, мм | ||
дисков | 470 | 520 |
колец зубчатых | 480 | 530 |
Масса диска, кг | 24,6 | 30,6 |
Масса зубчатого кольца, кг | 11,9 | 14,7 |
Уплотнение почвы, г/см2 | До 1,2 | До 1,2 |
Крошение почвы% | 100 | 100 |
Размер комков почвы, см | 3 ... 4 | 3 ... 4 |
Трудоемкость перевода в рабочее или транспортное положение, чел/ч | 0,3 | 0,3 |
Продолжительность перевода агрегата из рабочего положения в положение дальнего транспорта и обратно, ч, не более |
0,3 | 0,3 |
Количество точек смазки, шт. - ежесменных | 28 | 28 |
- сезонных | 2 | 2 |
Трудоемкость ежесменного ТО, чел-ч | 0,5 | 0,5 |
Количество обслуживающего персонала, чел. | 1 | 1 |
Гарантийный срок эксплуатации, месяцы | 12 | 12 |
Срок службы, лет | До 8 | До 8 |
Каток зубчато-кольчатый КЗК -12У-03; КЗК-12У-04 предназначены для дробления комьев, разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см поверхностного слоев почвы.
Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли при прикатывании зубчато-кольчатыми и кольчато-шпоровыми катками, и мелких – при прикатывании водоналивными катками, а также выравнивания поверхности поля и для уплотнения почвы, что особенно необходимо перед посевом сельскохозяйственных культур.
Данная операция снижает проскальзывание и погружение в почву опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян. Послепосевное прикатывание - необходимая операция для влагозадержания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах. Катки предназначены для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.
Рабочими органами катка КЗК-12У являются диски и кольца зубчатые. Взаимное перемещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной почвы. Валы катков с рабочими органами на катках моделей КЗК-12-03, КЗК-12-04 изготовлены из шестигранника S=55. Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта (рисунок 3, 4, 5).
Агрегатирование катка осуществляется с тракторами класса 3.0 ... 4.0, оборудованными исправной гидросистемой. При необходимости проведения прикатывания посевов с твердостью почвы менее 0,9 МПа рекомендуется использовать катки других марок (с меньшей степенью уплотнения).
Каток предназначен для работы в таких условиях: диапазон температур почвы - от 0°С до +30 °С; влажность почвы в обрабатываемом слое - от 14 % до 23 %; твердость почвы в обрабатываемом слое - не более 0,4 МПа; гребнистость поверхности почвы (высота гребней) - не более 80 мм; на поле не должно быть скоплений пожнивных остатков. Не рекомендуется применять каток на вспушенных почвах с содержанием пыльной фракции (частички размерами до 0,5 мм) больше 20%. Каток агрегатируется с тракторами тягового класса 3,0-4,0
Наименования параметра | Значение |
Модель катка | КЗК-12У-03; КЗК-12У-04; |
Тип | Полуприцепной |
Агрегатируется с трактором класса | 3,04,0 |
Масса катка Æ470 мм, кг, не более | 5490±1% |
Масса катка Æ520 мм, кг, не более | 6190±1% |
Дорожные просвет, мм., не менее | 370 |
Рабочая скорость, км/ч | До 10 |
Транспортная скорость, км/ч, не более | 20 |
Габаритные размеры катка: в рабочем положении, мм | |
- длина | 3938±50 |
- ширина | 12300±50 |
- высота | 1006±50 |
В транспортном положении, мм | |
- длина | 8398±50 |
- ширина | 2340±50 |
- высота | 1540±50 |
Ширина захвата, м | 12,0 |
Производительность за 1 час основного времени , га/ч | До 12 |
Количество секций, шт | 12 |
Ширина рабочих секций, мм | 2040-5шт; 1040-2шт; |
Перекрытие следа секций, мм | 80 |
Количество дисков Æ470, шт (КЗК-9.2У-03) | 91 |
Количество колец зубчатых Æ480, шт (КЗК-9.2У-03) | 84 |
Количество дисков Æ520, шт (КЗК-9.2У-04) | 99 |
Количество колец зубчатых Æ530, шт (КЗК-9.2У-04) | 84 |
Масса диска Æ470, кг (КЗК-9.2У -03) | 24,6 |
Масса зубчатого кольца Æ480, кг (КЗК-9.2У -03) | 11,9 |
Масса диска Æ520, кг (КЗК-9.2У -04) | 30,6 |
Масса зубчатого кольца Æ530, кг (КЗК-9.2У -04) | 14,7 |
Уплотнение почвы, г/см2 | До 1,2 |
Крошение почвы % | 100 |
Размер комков почвы, см | 3 ... 4 |
Трудоемкость перевода в рабочее или транспортное положение, чел/ч | 0,3 |
Продолжительность перевода агрегата из рабочего положения в положение дальнего транспорта и обратно, ч, не более | 0,3 |
Количество точек смазки, шт - ежесменных | 14 |
- сезонных | 2 |
Трудоемкость ежесменного ТО, чел-ч | 0,3 |
Среднесменное время технического обслуживания,ч | 0,5 |
Количество обслуживающего персонала, чел. | 1 |
Гарантийный срок эксплуатации, месяцы | 12 |
Срок службы, лет | До 8 |
