Косилки сегментно-пальцевые навесные "КС-Ф-2,1Б-4"

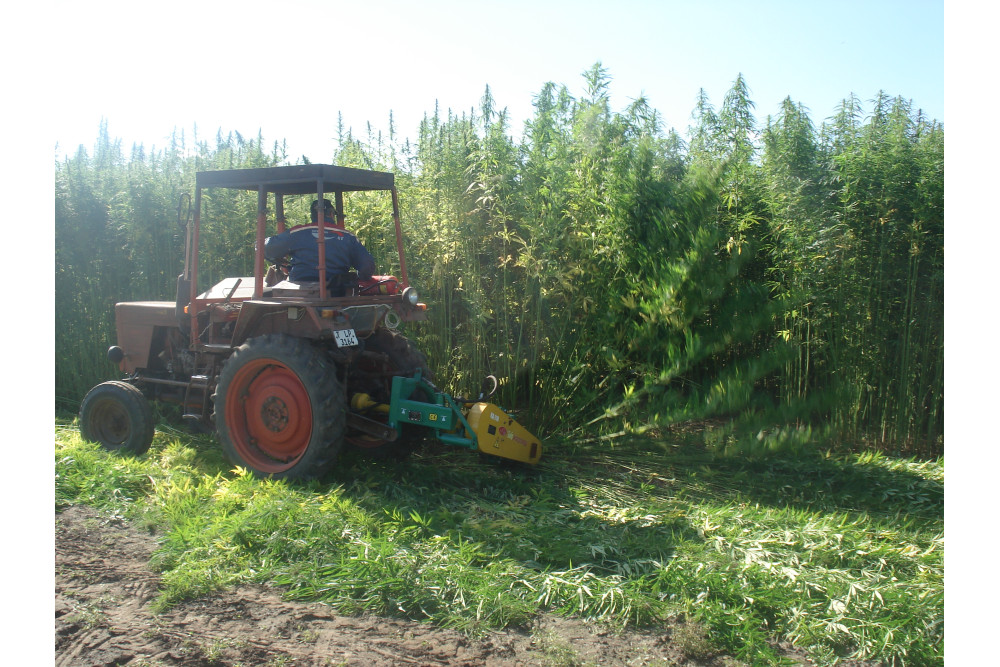

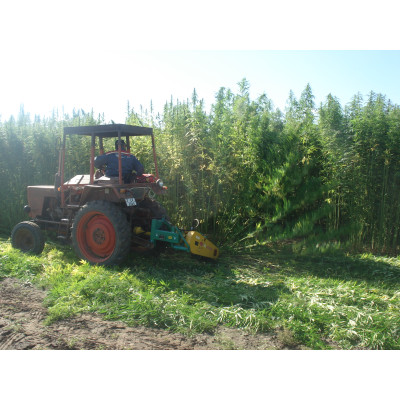

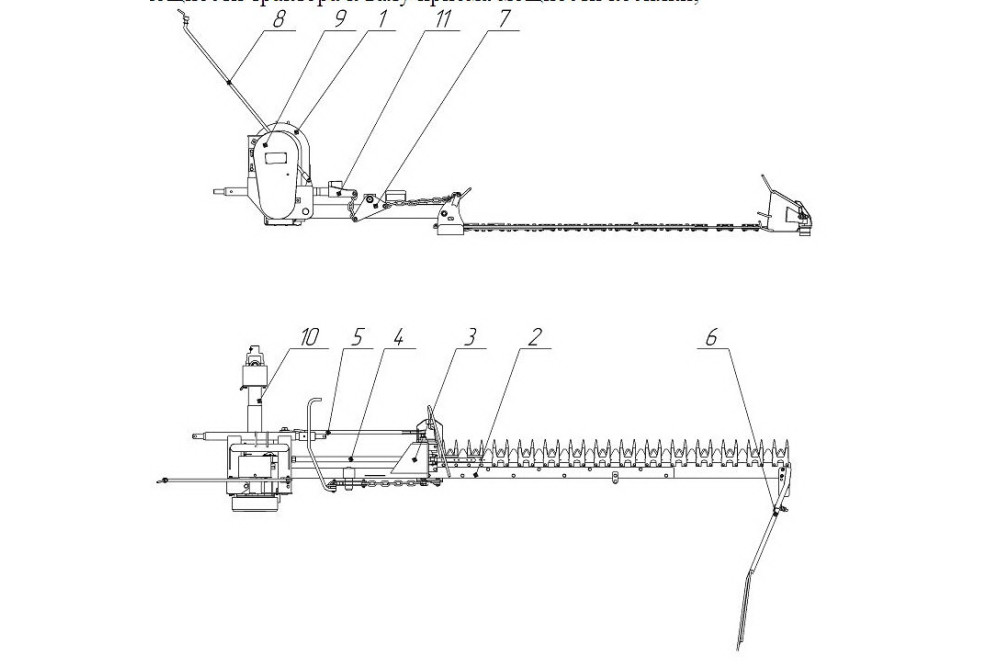

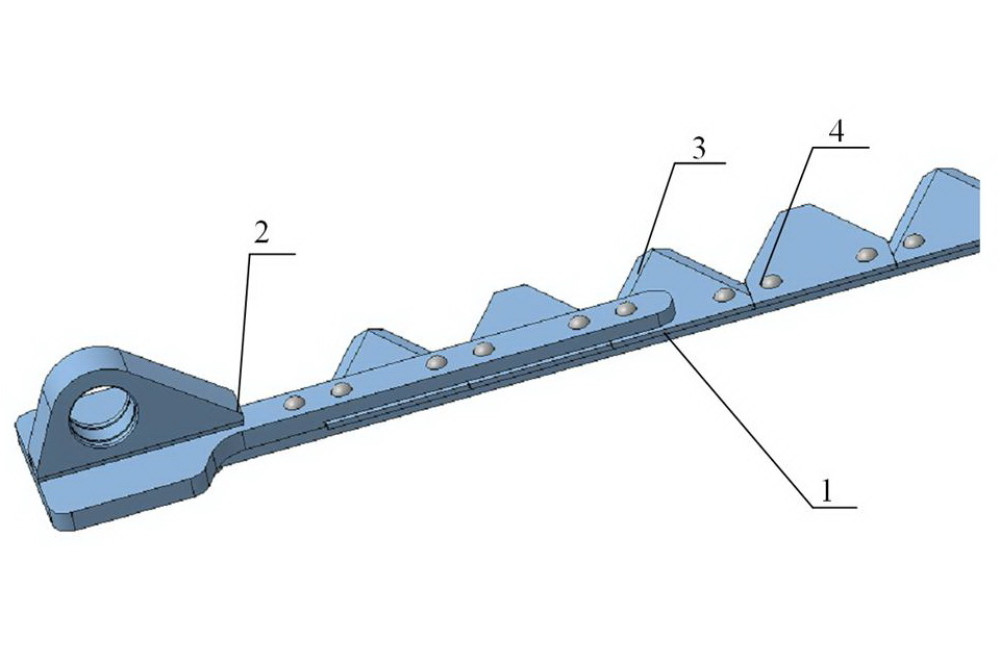

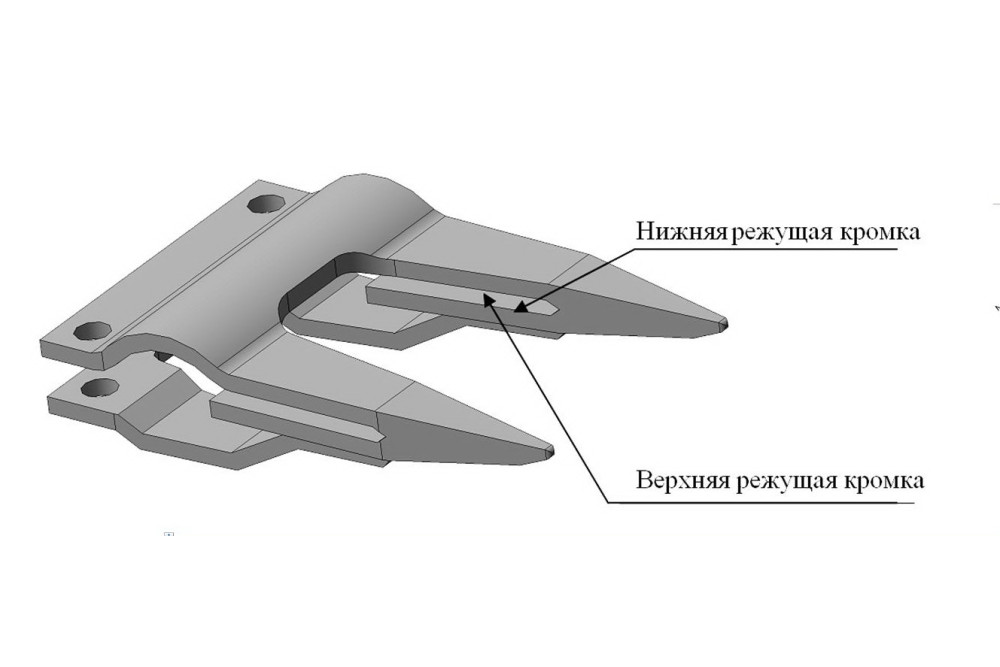

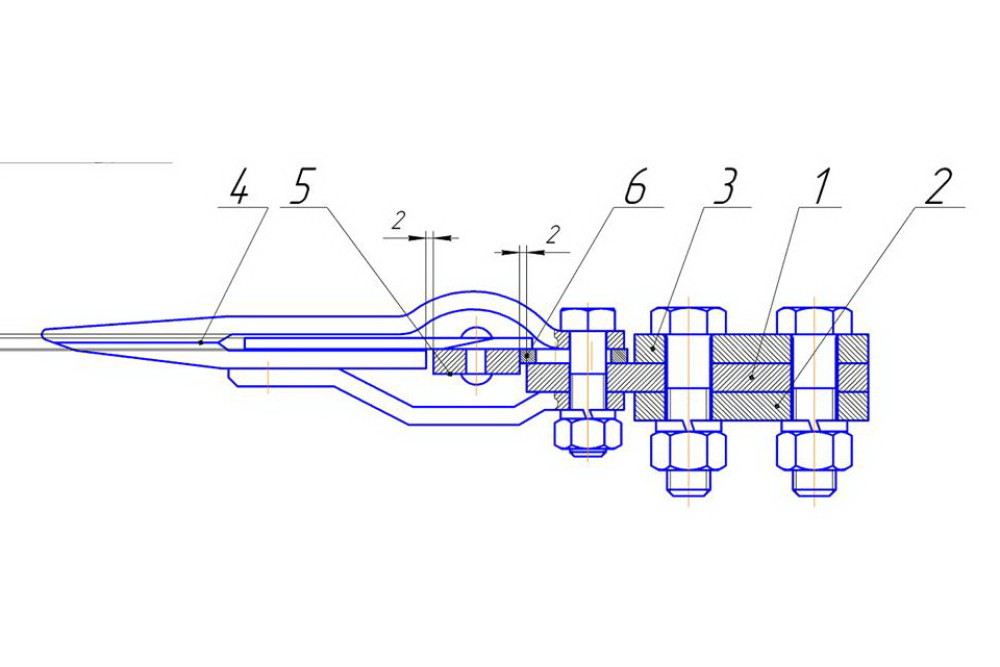

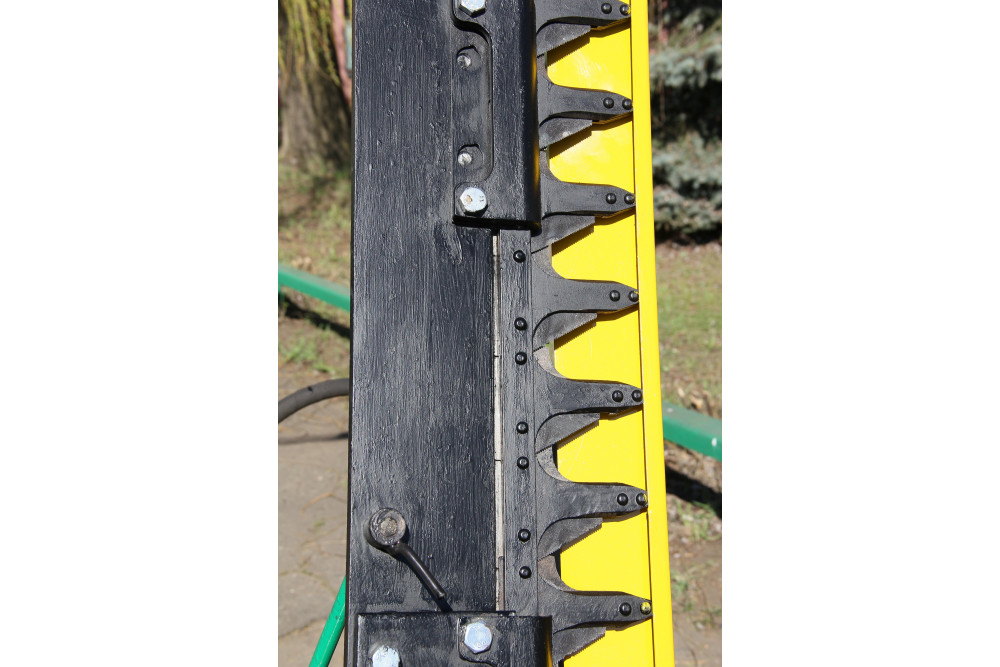

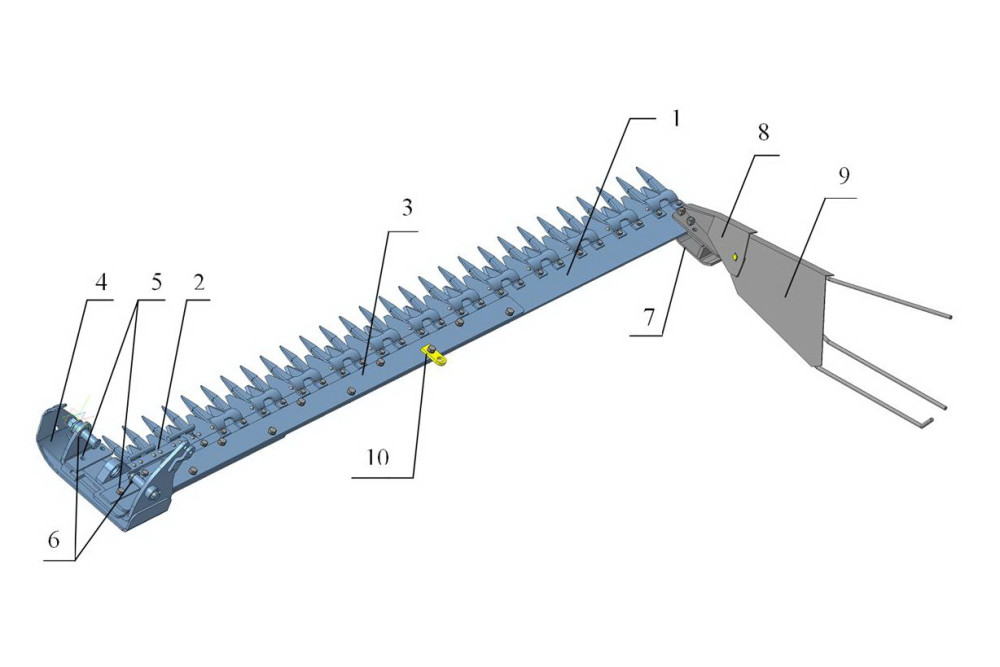

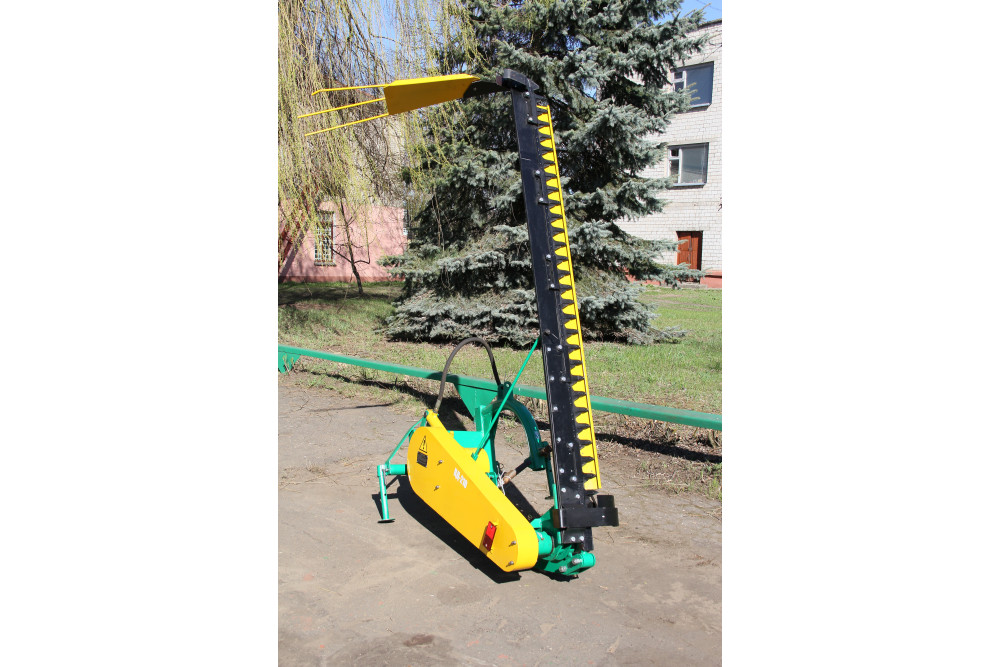

Навесные сегментно-пальцевые косилки созданы для процесса скашивания посеянных и дикорастущих видов трав с последующей укладкой скошенной биомассы в прокос. Также эти косилки можно успешно применять при обкосах. Косилки агрегатируются с сельскохозяйственными тракторами общего назначения, или универсально-пропашными класса 0,6-1,4, имеющими трехточечное задненавесное устройство. В конструкции косилки угол наклона режущего аппарата осуществляется центральной тягой трактора. Состав косилки Косилка состоит из: рамы с приводом предназначенной для присоединения косилки к навесному устройству трактора и преобразования вращательного движения вала приема мощности в возвратно-поступательное движение ножа; режущего аппарата предназначенного для скашивания трав и укладывания их в прокос; - тяговой штанги служащей для соединения режущего аппарата с рамой косилки; шатуна соединяющего нож режущего аппарата с эксцентриком привода; механизма подъема режущего аппарата предназначенного для соединения рамы косилки с тяговой штангой и режущим аппаратом. карданной передачи служащей для передачи крутящего момента от вала отбора мощности трактора к валу приема мощности косилки; Процесс работы косилки. При движении косилки пальцы режущего аппарата разделяют скашиваемую траву на узкие полоски, которые при движении косилки вперед срезаются ножом, имеющим возвратно-поступательное движение. Трава, срезанная режущим аппаратом, переваливается через пальцевый брус. При дальнейшем движении машины отводится полевой доской в левую сторону и укладывается в рядок, освобождая место для следующего прохода правого колеса трактора и башмака режущего аппарата. Косилки сегментные навесные «Белка-160», «Белка-210»,: Отличительные особенности наличие системы двойного копирования; по сравнению с аналогами косилка имеет более надёжную раму и брус режущего аппарата, повышена работоспособность предохранительного устройства; рама косилки выполнена из труб круглого сечения, что значительно увеличивает её прочность и обеспечивает простоту изготовления; брус режущего аппарата изготовлен из рессорной стали и выполнен в виде рессоры, что увеличивает его прочность и исключает изгиб бруса; пальцевый брус состоит из четырнадцати двойных пальцев, прикрепленных к полосе из стали 60С2А. Пальцы имеют две режущие кромки – верхнюю и нижнюю. Крепление пальца к брусу, двумя болтами обеспечивает надежность их крепления. Пальцы имеют заостренный носок, что исключает набивание полеглого травостоя. крепление кронштейна ведущего шкива к раме исключает перекос ведущего шкива и обеспечивает удобство регулировки натяжения ремней; косилка имеет режущий аппарат пальцевый - со спецножом типа SHUMACHER; режущий аппарат с пальцами типа SHUMACHER уменьшает усилие резания, а также обеспечивает высокую скорость резания и низкий срез, благодаря чему не нарушается корневая система при кошении многолетних и дикорастущих трав, а также положительно влияет на их рост; конструкция пальцев обеспечивает надежное крепление их на брусе и исключает регулировку зазоров между сегментами и пальцами; палец типа SHUMACHER имеет ряд преимуществ отличающихся от других традиционных кованых пальцев: благодаря закрытой конструкции из качественной стали улучшает устойчивость против воздействий со всех сторон, повышая стабильность всей системы реза (например, против ударов камней); усовершенствованные кромки реза и его перемычки, а также округлая форма пальца (наличие большого проёма, обеспечивающего большое пространство для сквозного потока скошенной травяной массы и стеблей) облегчает проход массы реза; две режущие кромки пальца имеют очень твердые и износостойкие поверхности, что повышает производительность реза и способствует сбалансированному ходу ножа. В результате пальцы служат очень долго, уменьшается режущее усилие, расход мощности существенно снижается; нож состоит из спинки ножа, головки и сегментов. Спинка ножа изготавливается из полосовой калиброванной стали. К ней приклепываются сегменты и головка. В расточку головки ножа закрепляется шарнирный подшипник. Т.к. пальцы имеют верхнюю и нижнюю режущие кромки, то сегменты приклепываются поочередно вверх-вниз режущей кромкой. Такое изготовление режущего аппарата стабилизирует работу ножа в вертикальной плоскости (рис. 5) спинка ножа собрана из сегментов закрепленных конусными зубчатыми болтами и с обратной стороны стопорными гайками, которые обеспечивают надежное и длительное соединение. в головке ножа стоят запрессовочные гайки и к спинке ножа крепятся посредством болтов; болты и гайки позволяют легко собрать нож на рабочем месте и быстро заменить сломанный сегмент в полевых условиях. Косилки навесные дуплексные КД-165, КД-210 Особенности косилки Главное отличие косилки с дуплексным режущим аппаратом от косилки с сегментно-пальцевым режущим аппаратом состоит в том, что пальцы режущего аппарата закреплены в ней на спинке пальцевого бруса и производят возвратно-поступательное движение навстречу сегментам с приводом от коленчатого вала. Такое устройство режущего аппарата позволяет увеличить скорость резания в два раза при тех же оборотах на ведомом шкиву, что позволяет получить более чистый срез травостоя. Кроме того, возвратно-поступательное движение пальцев обеспечивает возможность производить косьбу полегших трав и косьбу при влажном травостое. Дуплексный режущий аппарат позволяет увеличить скорость движения трактора до 15км/ч при отличном качестве косьбы, что значительно повышает производительность. Привод режущего аппарата выполнен на сайлентблоках, что обеспечивает мягкость и бесшумность работы косилки. Крепление пальцевого бруса и ножа, к механизму привода, выполнено быстросъёмным, что облегчает работу обслуживающего персонала по замене сегментов и пальцев.

Параметры	КС-210	КС-160	КД-210	КД-165
Тип	Навесной
Ширина захвата, м	2,1	1,6	2,1	1,65
Производительность, га/ч: основного времени	до 2,3	до 1,75	до 2,9	до 2,3
Масса, кг, не более	175	170	225	210
Потребляемая мощность на приводе ВПМ, кВт, не более	7,5	5,7	7,5	5,7
Агрегатируется с тракторами класса	0,6-1,4	0,6	0,9-1,4	0,6
Рабочая скорость, км/ч не более	5-12
Транспортна скорость, км/ч, не менее	30
Тип режущего аппарата	Пальцево-сегментный
Габаритные размеры, мм. в транспортном положении: - длина - ширина - высота - в рабочем положении: - длина - ширина - высота	1500 – 1030 - 2300 3650 – 1030 - 1400	1500 – 1030 - 1800 3150 – 1030 - 1400	1100 – 1350 - 2500 1100 – 3600 - 775	1100 – 1350 - 2050 1100 – 3150 - 775
Шаг пальцев и сегментов режущего аппарата, мм	76,2 + 0,5
Высота среза установочная, мм	50-70	40-60	40-80
