Жатки валковые зерновые ЖВЗ-10,7-04 и ЖВЗ-9,2

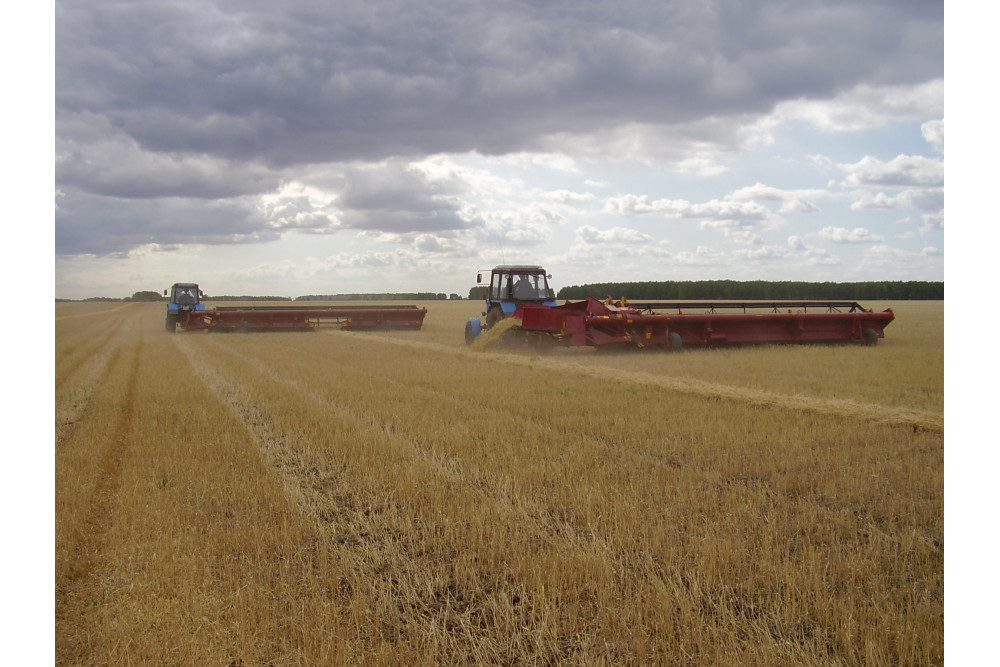

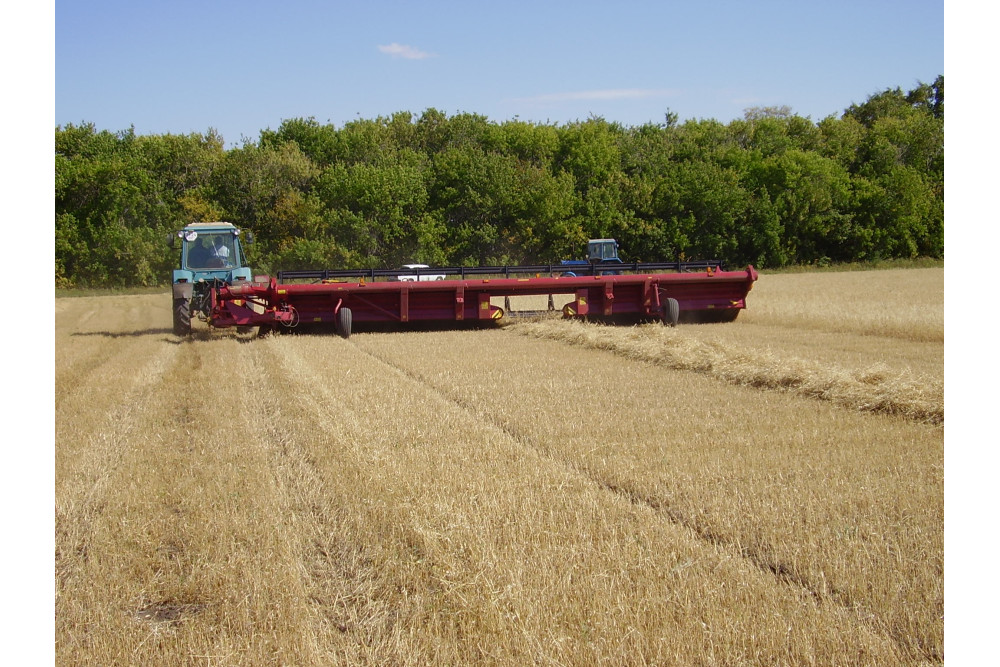

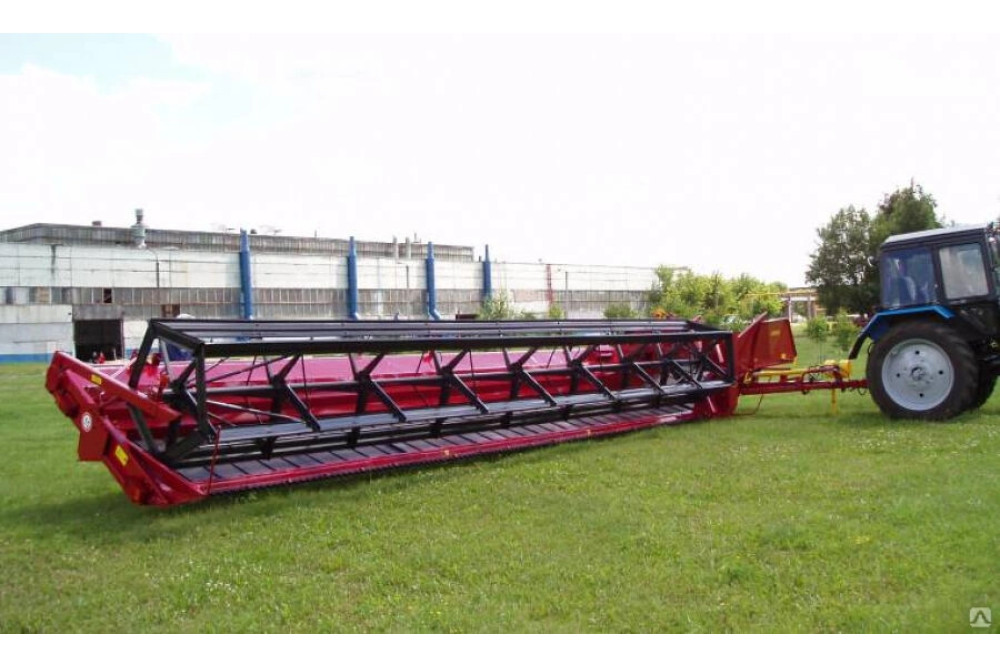

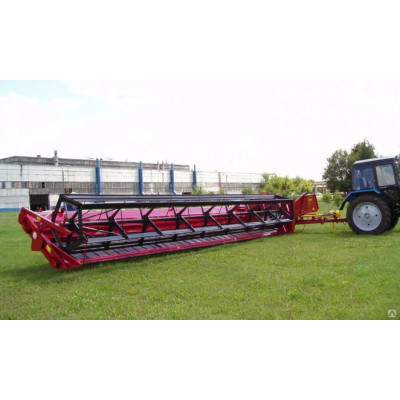

Прицепная валковая жатка ЖВЗ-10,7М предназначена для скашивания и формирования в валок стеблей зерновых на полевых угодьях, где применяется раздельный метод уборки. Это устройство обеспечивает высокую эффективность уборочных работ в период жатвы. Мотовило жатки располагается с возможностью перемещения относительно режущего аппарата и регулировки скорости его вращения, что создает идеальные условия для уборки урожая. Жатка можно сцепить с тракторами 1.4 тягового класса, что способствует эффективному использованию тракторного парка агропромышленного предприятия.Конструкция прицепного устройства и расположение задних колес с углами завала и атаки поддерживают прямой угол между направлением движения трактора и режущими аппаратами жатки. Перевод жатки из транспортного положения в рабочее и обратно выполняется одним работником и не требует расцепки с трактором. Жатки валковые прицепные ЖВЗ-9,2 и ЖВЗ-10,7М могут использоваться совместно для укладки сдвоенного валка с захватом 19,5 метров. Жатка ЖВЗ-10,7М укладывает валок в центральное окно для обеспечения поднятия валка при подборе комбайном. Вторая жатка ЖВЗ-9,2 укладывает валок слева по ходу движения. Жатки обеспечивают укладывание валка хорошего качества и оптимальной ширины, высокую продуктивность работы на скашивание и на подбор. Основное преимущество укладки сдвоенного валка с захватом 19,5 метров заключается в возможности последующей оптимальной загрузке самоходных комбайнов в агрегате с зерновыми подборщиками. В условиях низкой урожайности зерновых культур это позволит сократить количество проходов комбайна с трех до одного, обеспечив тем самым снижение затрат на уборку, и как следствие - снижение себестоимости тонны зерна. Жатка ЖВЗ-10,7М имеет лёгкое планчатое мотовило с элементами натяжения, обеспечивающими придание ему прямолинейности, жесткости и прочности при эксплуатации. Поворот заднего колеса осуществляется гидроцилиндром, что позволяет осуществлять маневрирование крупногабаритной жаткой.

Наименование	Ед.изм.	ЖВЗ-5	ЖВЗ-6	ЖВЗ-6,0П	ЖВЗ-7,0П	ЖВЗ-7,0М	ЖВЗ-9	ЖВЗ-9,2	ЖВЗ-10,7М
Производительность	га/ч	2.4-3.9	2.8-4.7	3.3-5.5	4.0-7.0	4.0-7.0	5.2-8.5
Конструкционаая ширина захвата	м	5.0(-0,2)	6.0(-0,2)	6.0(-0,2)	7.0(-0,1)	9.0(0,1)	9.2(0.1)	10.7(-0,1)
Высота среза	мм	70...250	90...250	70...250	70...250
Ширина образуемого валка	м	1.4	1.6-2.2	2.2	1.6-2.2
Высота образуемого валка,не более	м	0,6
Рабочая скорость	км/ч	5-8
Транспортная скорость, не более	км/ч	15
Режущий аппарат		сегментно-пальцевый
Масса конструкционная, не более	кг	1 800±100	1 900±100	2 250±100	2 100±100	2 500±100	2 630±100	2 630±100
Время перевода жатки из рабочего положения в транспортное, не более	мин	10
Агрегатирование жатки		трактор тягового класса 1.4
Расположение выбросного окна		смещенное	центральное	боковое	центральное
Габаритные размеры в транспортном положении, не более:
длина	мм	7 800	9 300	10 800	13 200	13 700	14 700
ширина	мм	4 400
высота	мм	1 900	2 900
Тип мотовила		жёсткое, пятилопастное, беспальцевое	эксцентриковое, пальцевое	жёсткое, пятилопастное, беспальцевое	жёсткое, пятилопастное, беспальцевое
Привод мотовила		цепной и клино-ременной передачей
