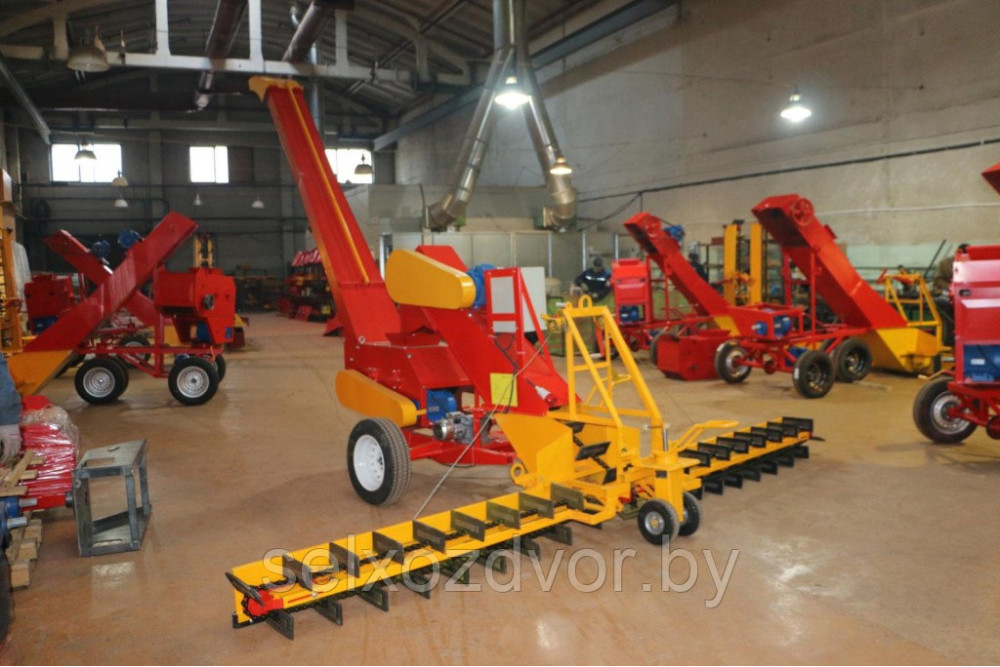

Зернометатель Муравей ПЗС-60 М4.0
- Производитель:
- 1000
- Дальность полета зерна (м):25
- Масса агрегата (кг):650
- Производительность (га):60
- Рабочая ширина (м):3,5-6
Наша организация доставляет весь товар на склад Клиента. Мы берем на себя: логистику, валютные операции, таможенные услуги.
Зернометатель ПЗС-60 «Муравей» может выполнять следующие технологические операции:
– загрузку и выгрузку зерноскладов.
– погрузку зерна в транспортные средства с высотой борта до 4,2 м.
– механическое перелопачивание (перебуртовку) зерна на открытых площадках и зерноскладах.
– формирование бунтов из куч зерна, оставляемых транспортными средствами на площадках во время подвозки зерна от комбайна.
– сепарацию зерна с отделением легких примесей.
Модели
| № п.п. | Наименование |
| 1. | Зернометатель ПЗС-60 (М4,0) «Муравей» |
| 2. | Зернометатель ПЗС-60 (М4,7) «Муравей» |
| 3. | Зернометатель ПЗС-60 (М6,0) «Муравей» |
| 4. | Зернометатель ПЗС-60 (РМ4,7) «Муравей» |
| 5. | Зернометатель ПЗС-60 (РМ6,0) «Муравей» |
(М4,7) – Зернометатель шириной захвата питателей 4,7 метра.
(РМ6,0) – Регулируемый Метатель (регулировка скорости выброса зерна из триммера производится преобразователем частоты в интервале от 10,0 до 17,0 м/с.) с шириной захвата питателей 6,0 метра.
Характерной особенностью зернометателя ПЗС-60 «Муравей» возможность загрузки складов с высотой складирования зернового материала до 8 м, а также формирование высоких бунтов на площадках открытых токов с дальностью метания зерна до 25 м.
Поворот триммера метателя на 300° от продольной оси рамы дает возможность обеспечить:
– непрерывность процесса погрузки зерна в автомашины и в автопоезда;
– распределение зерна при загрузке склада;
– формирование бунтов с одним гребнем после двух проходов зернометателя;
– рассредоточение зерна из бунта для просушки на площадке тока и формирование его (после просушки) снова в бунт.
| Наименование параметра | Значение параметра |
| Модель зернометателя | ПЗС-60 |
| Тип | скребковый |
| Привод | электрический |
| Производительность за 1 ч основного времени, т | 60 |
| Масса машины сухая (конструктивная), с комплектом рабочих органов для выполнения технологического процесса, кг, не более | 650 |
| Габаритные раз¬меры, мм, не более (длина × ширина × высота) в рабочем положении, согласно ГОСТ 27999 | 5500×4000×4500 |
| Габаритные размеры в транспортном положении, мм, (длина × ширина × высота) |
2600×1600×2250 |
| Установленная мощность, кВт | 7,6 |
| Скорость передвижения, км/ч, | от 0 до 1,7 |
| Транспортная скорость на буксире, км/ч, не более | 5,0 |
| Концентрация зерновой пыли, мг/м3, не более | 4 |
| 12 Максимальное усилие на органах управления Н, не более – на рукоятке подъема лебедок питателей – на рукоятке зажима ленточного тормоза – на включении муфты мотор-редуктора – на рычаге поворота передних колес – на рычаге перевода загрузочного транспортера из транспортного положения и обратно |
40 60 100 100 40 |
| Дорожный просвет, мм | 200 |
| Ширина колеи, мм, не более | 1650 |
| Ширина захвата, мм, не менее | 4000 – 6000 |
| Угол поворота триммера на поворотной рамке, град | 300 |
| Высота бросания зерна (по ГОСТ 25353), м, до | 6-8 |
| Дальность полета зерна от точки забора (ГОСТ 25353), м, до |
21 – 25 |
| Триммер | |
| Ширина ленты с ребрами, мм | 400 |
| Длина ленты, мм | 2560 |
| Диаметр приводного барабана, мм | 300 |
| Диаметр натяжного барабана, мм | 300 |
| Скорость ленты, м/с, не более | 13,7 – 15,7 |
| Подъем и опускание трубы в вертикальной плоскости, мм -от -до |
3000 3600 |
| Транспортер загрузочный с питателями | |
| Число скребков транспортера, шт. | 21 |
| Скорость скребковой цепи транспортера, м/с, не более | 1,3 |
| Число скребков питателя, шт. | 15-24 |
| Скорость скребковой цепи питателя, м/с, не более | 0,4 |
| Число цепей транспортера, шт. | 1 |
| Шаг установки скребков в цепи, мм | 228 |
| Размеры скребка, мм (высота × ширина): – транспортера – питателя |
100×260 100×260 |
| Электродвигатели приводов рабочих механизмов | |
| Электродвигатель привода загрузочного транспортера: – тип – мощность, кВт – частота вращения (асинхронная), мин-1 |
АИР 112МА6У3 3,0 1000 |
| Электродвигатель привода триммера: – тип – мощность, кВт – частота вращения (асинхронная), мин-1 |
АИР 100L4 4,0 1500 |
| Электродвигатель привода хода: – тип – мощность, кВт – частота вращения (асинхронная), мин-1 |
5АИР 71В6У2 0,55 1000 |
| Удельный расход электроэнергии машины, кВт.ч/т, не более |
0,09 |
| Дробление зерна машиной, %, не более | 0,1 |
| Коэффициент технологического обслуживания, не менее |
0,9 |
| Коэффициент использования эксплуатационного времени | 0,8 |
| Наработка на отказ, ч | 186 |
| Коэффициент готовности, не менее | 0,99 |
| Удельная масса, кг/т, не более | 7,9 |
| Зона свободного пространства, направление выгрузки | согласно ГОСТ 25353 |
| Количество обслуживающего персонала, человек | 1 |
| Гарантийный срок эксплуатации, месяцы | 12 |
| Назначенный срок службы, лет | 5 |
Примечание – В зернометателе ПЗС-60 «Муравей» допускается вместо вышеуказанных двигателей применение двигателей серии 4АИР или аналогичных импортных двигателей.
