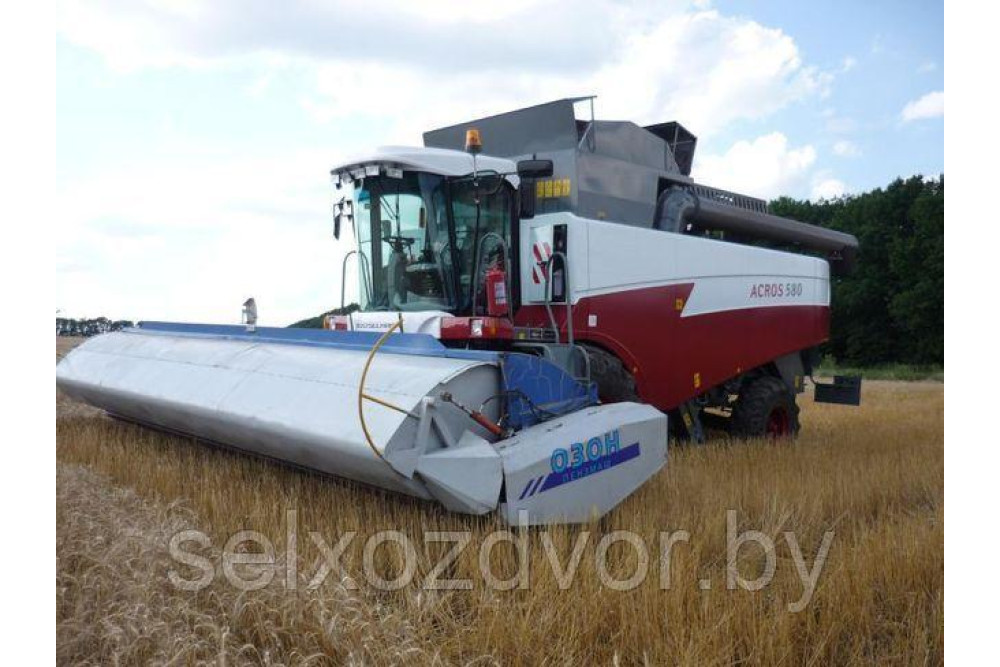

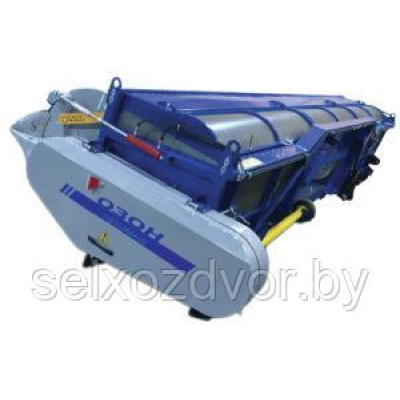

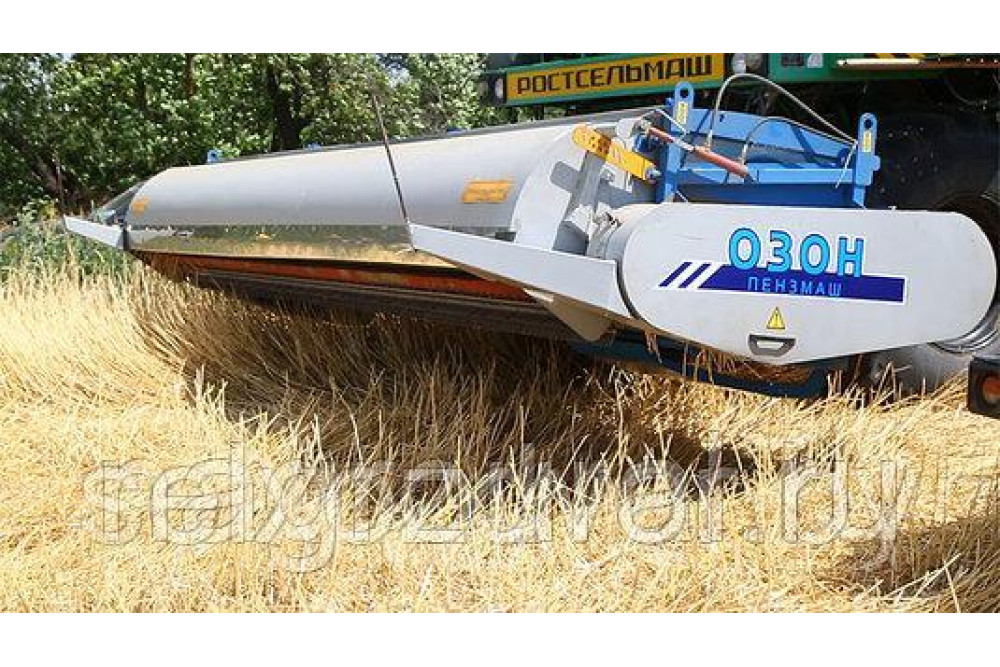

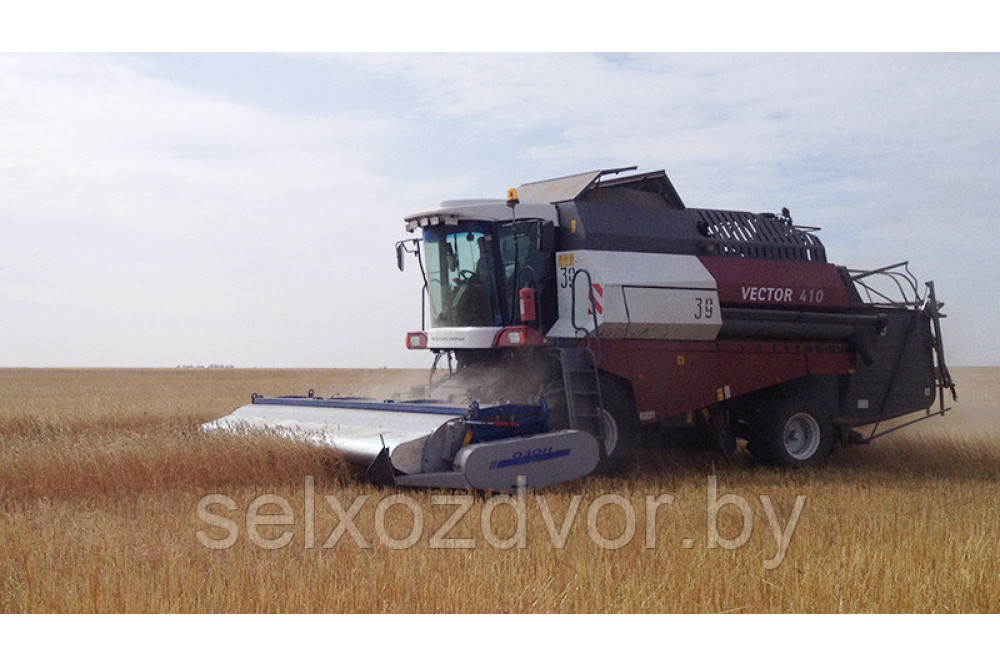

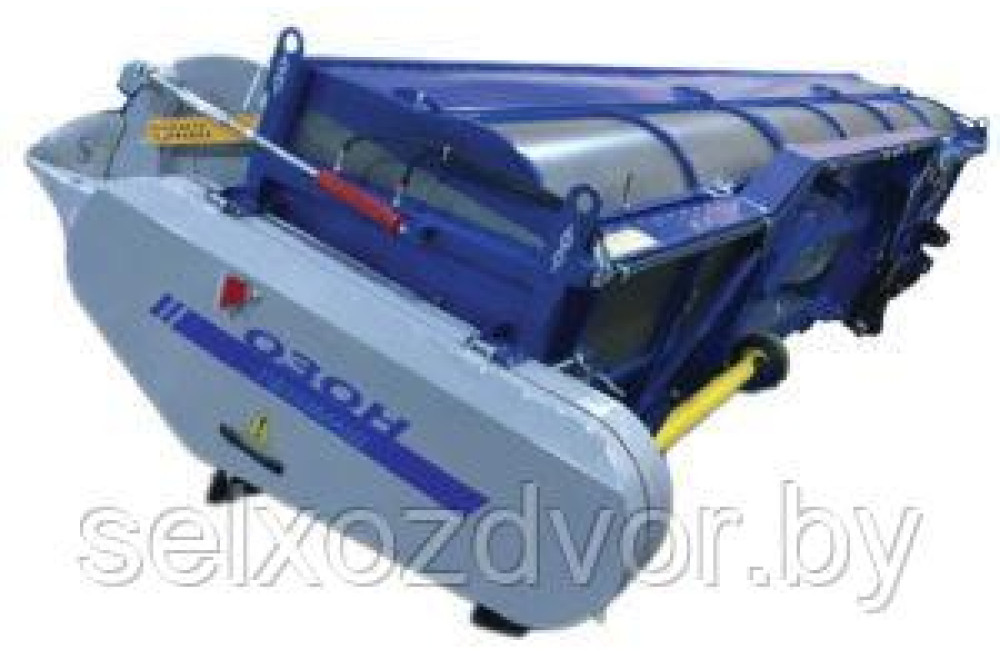

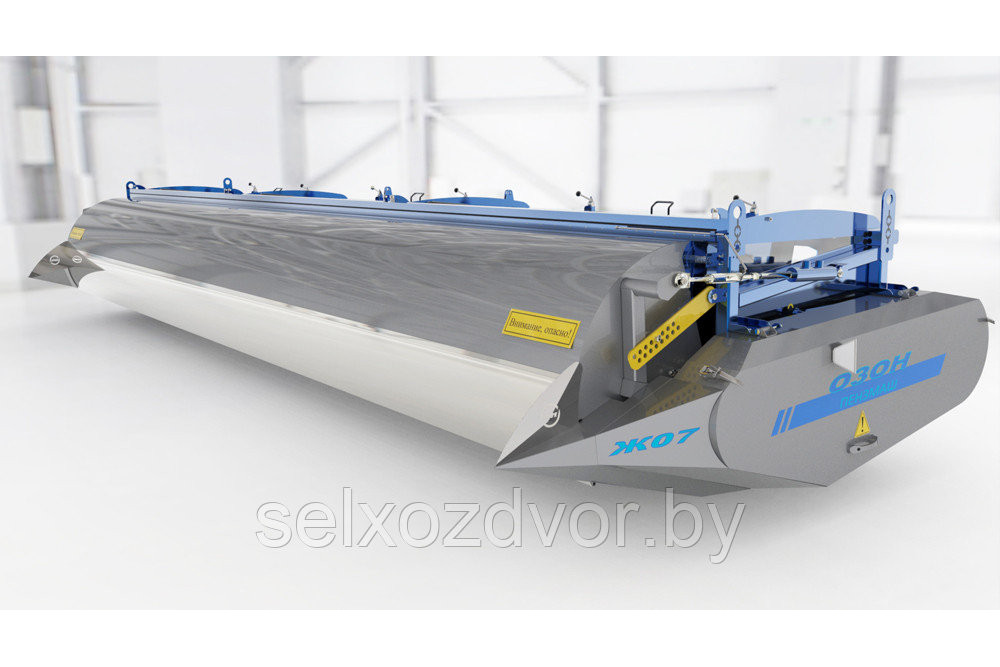

Жатка Очесывающая «ОЗОН».

"ОЗОН" — это навесная жатка очесывающего типа, разработанная для сбора зерновых культур и семян трав. Она работает путем очесывания зерна с колосьев и передачи данной массы напрямую в комбайн. Хорошо зарекомендовала себя при уборке полеглых и сильно засоренных хлебов. Принцип действия состоит в обмолоте путем очеса гребенками, расположенными на барабане жатки, при этом стебель растения захватывается гребенками и протягивается сквозь щель между ними, освобождаясь от зерна (семян). Хлебная масса, до 80% состоящая из свободного зерна, под действием инерции и воздушного потока перемещается к наклонной камере, которая подает ее в молотилку комбайна для домолота и сепарации. Принцип действия В основу принципа работы жатки положен способ очёса растений на корню. Стебли растений захватываются гребёнками вращающегося очёсывающего барабана освобождаются от зерна. Масса, которая образовалась в результате очёса стеблей, сбрасывается в зону консольного шнека, который передаёт в наклонную камеру комбайна для дальнейшей переработки. Назначение Жатка предназначена для уборки прямым комбайнированием растений зерновых культур, семенников трав, льна-долгунца и льна масличного путём счёсывания зерна с колосьев и подачи очёсанной массы в комбайн. Жатка может агрегатироваться с зерноуборочными комбайнами отечественного и зарубежного производства. Производительность Очёсывающая жатка «ОЗОН» разработана с целью повысить производительность и экономичность агрегата при уборке урожая. Этот тип жаток в буквальном смысле выбирает зерно или коробочки с семенами льна, и оставляет стебель стоять в поле в нетронутом виде. При использовании этого вида жатки полезная мощность комбайна увеличивается. Преимущества жатки «ОЗОН» Это еще не все преимущества. Наши менеджеры всегда на связи и готовы вас проконсультировать по любому вопросу Универсальность Используются для уборки всех видов злаковых культур, семенников трав, льна масличного, льна-долгунца и риса Производительность Высокая производительность и повышенная рабочая скорость позволяют значительно сократить сроки уборки урожая Продуктивность Качественная уборка как высокоурожайных зерновых культур, так и полеглого хлебостоя, в том числе и с повышенной влажностью Эффективность Минимальное механическое воздействие обеспечивает получение чистого, с минимальным содержанием дробленного и поврежденного зерна Экономичность Снижение расхода топлива, сокращение износа комбайна, продление срока его эксплуатации Рентабельность Использование качественных материалов и комплектующих в составе жатки ОЗОН, отсутствие быстроизнашивающихся узлов и деталей - все это позволяет максимально сократить эксплуатационные расходы Внимание!!! Новинка!!! Поворотные колеса для жатки ОЗОН: Еще выше скорость! Ещё меньше потерь при уборке! Еще больше маневренность! Механизм поворотных колес состоит из двух основных частей: основного рычага качения и малого поворотного рычага. Отличительные особенности: Болтовое крепление полуоси опорного колеса, облегчает установку, транспортировку колеса с полуосью а так же ремонт или замену подшипника и колёсных шпилек ступицы Малый поворотный рычаг имеет возможность вращения на 26 º в обе стороны, что позволяет комбайну совершать поворот без поднятия жатки с малыми радиусами Пружинный механизм возврата колеса в центральное положение Принцип работы поворотного рычага Ось, соединяющая малый поворотный рычаг с основным рычагом качения находится под углом ± 7º (кастор) и при движении стремится установить малый поворотный рычаг в центральное положение по ходу движения, но так как крепление колеса консольное, дополнительно необходим возвратный механизм. Пружинный возвратный механизм, разработанный под консольное крепление колеса и вес жатки, способствует совершению поворота агрегата без подъёма с последующим выравниванием поворотных колёс, что в свою очередь позволяет производить уборку урожая на полях, где присутствуют естественные преграды, которые необходимо объезжать. Выгоды от использования Использование поворотных колес помогает избежать потерь зерна до 4% на полях, где в процессе работы применялись вынужденные поднятия жатки. Обеспечивает высокую маневренность агрегата, а как следствие, скорость уборки. Поворотные механизмы без проблем устанавливаются вместо стандартных, на ранее произведенные жатки.

	ЖО6	ЖО6Л	ЖО7	ЖО8	ЖО9
1. Агрегатирование	Зерноуборочные комбайны отечественного и зарубежного производства
2. Рабочая скорость, км/ч	до 12
3. Производительность за 1 час основного времени га/ч: – злаковых культур – семенников трав	до 7,2	до 7,2	до 8,4	до 9,6	до 10,8
4. Виды убираемых культур с переналадкой комбайна	Пшеница, овёс, ячмень, семенники трав, рис, рожь, лён-долгунец, лён масличный
5. Ширина захвата, м, не более	6	6	7	8	9
6. Диаметры, мм: – очёсывающего барабана про гребёнкам – шнека	700 500
7. Частота вращения, мин-1 – очёсывающего барабана про гребёнкам – шнека Привод барабана	375 – 530 170 – 195 Механический ременный
8. Габаритные размеры, мм, не более: – длина – ширина – высота	6700 2400 1220	6700 2400 1220	7700 2400 1220	8700 2400 1220	9700 2400 1220
9. Общая масса в комплектации поставки, кг, ±3%, не более	2550	2810	2750 3200**	3500	3800
10. Агрегатируемая масса жатки, кг, ±3%, не более	2300	2610	2550 3000**	3300	3600
11. Показатели качества выполнения технологического процесса при общей потери зерна, %	до 1
12. Наличие колёсной опоры	*	*	*	V	V

ЖО6	ЖО7
Тип жатки	Навесной
Агрегатирование	Зерноуборочные комбайны отечественного и зарубежного производства
Привод изделия	От ведущего вала наклонной камеры
Рабочая скорость, км/ч	до 12
Производительность за 1 час основного времени га/ч злаковых культур и семенников трав	до 7,2	до 8,4
Виды убираемых культур	Высокорослая и низкорослая конопля
Ширина захвата, м, не более	6	7
Диаметры, мм: – очёсывающего барабана по гребёнкам – шнека	700 500
Частота вращения, мин: – очёсывающего барабана по гребёнкам – шнека	330 – 580 150 – 170
Уравновешивание	Механическо-пружинное
Привод барабана	Механический ременной
Привод шнека	Механический цепной
Управление подъемом и опусканием	Посредством гидрораспределительного устройства с рабочего места механизатора
Тип наклонной камеры	Транспортёрный
Транспортёр наклонной камеры	Цепочно-планчатый
Габаритные размеры, мм, не более: – длина – ширина – высота	6700 2400 1220	7700 2400 1220
Общая масса в комплектации поставки, кг, ±3%, не более	2810	3200
Агрегатируемая масса жатки, кг, ±3%, не более	2610	3000
Назначенный срок службы, лет	10
Назначенный срок хранения, лет	2
